6v充电器的图解维修是一个需要结合理论知识和实践经验的过程,维修人员需熟悉电路结构、工作原理及常见故障点，通过系统检测逐步排查问题，以下从基础结构、工作原理、常见故障及维修步骤展开详细说明，并辅以表格归纳关键元件参数与故障现象对应关系，最后以FAQs解答常见疑问。
6V充电器基础结构与工作原理

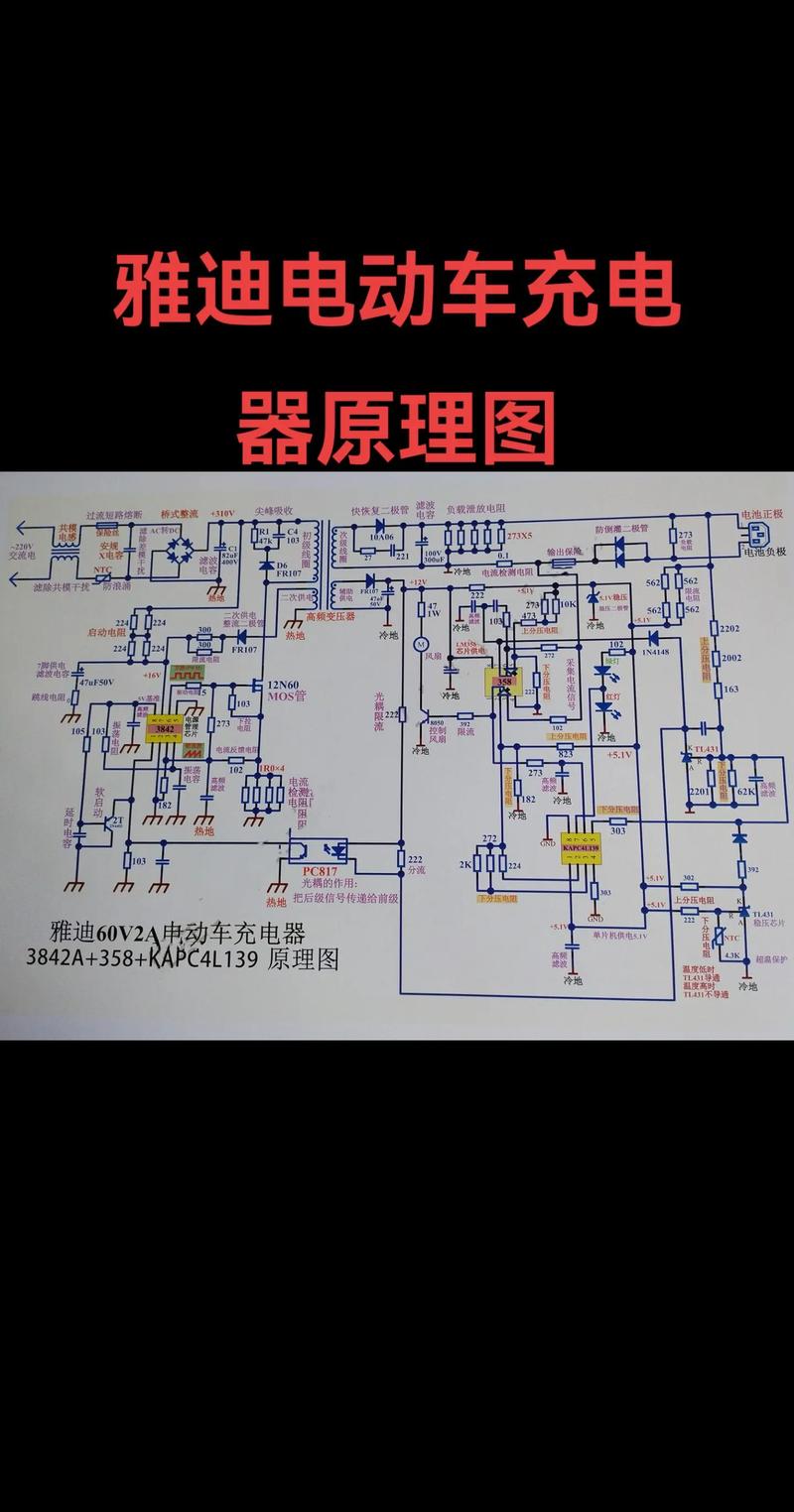

6V充电器通常采用开关电源设计,主要由输入滤波电路、整流滤波电路、PWM控制电路、开关变压器、输出整流滤波电路及保护电路组成，其核心是通过PWM控制器驱动开关管高频通断，经变压器变压后输出低压直流，再通过稳压电路实现恒压/恒流充电。
输入滤波电路
包含保险丝、压敏电阻、共模电感及X/Y电容，作用是滤除电网干扰，防止浪涌电流损坏后级电路，保险丝作为过流保护元件，压敏电阻在电压异常时击穿短路以保护电路。
整流滤波电路
由桥式整流堆（如DB107）及电解电容（如400V/100μF）构成，将220V交流电转换为300V左右直流脉动电压，经电容滤波后变为平稳直流。
PWM控制电路
核心芯片如UC3842、TL494等，通过反馈电压调整输出占空比，稳定输出电压，其外围电路包括启动电阻、反馈电阻、光耦（如PC817）及误差放大器等。

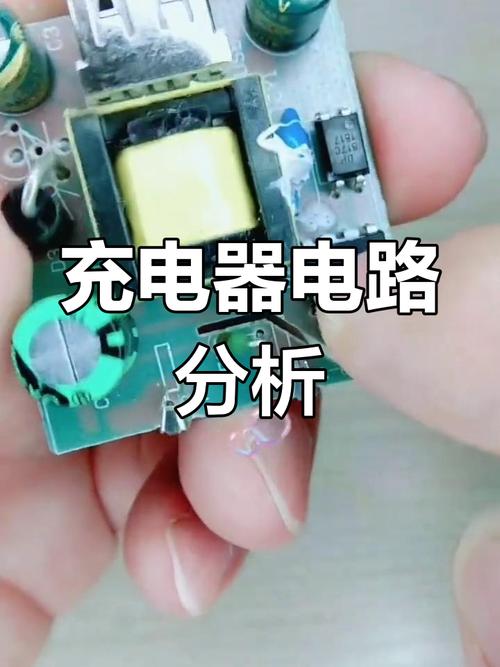

开关变压器
将高频脉冲电压降压,初级绕组连接开关管，次级绕组输出低压交流，经整流后得到6V直流。
输出整流滤波电路
由肖特基二极管（如1N5819）及电解电容（如16V/1000μF）组成，将变压器次级交流电压整流滤波为平滑6V直流，再经限流电阻、指示灯电路输出。

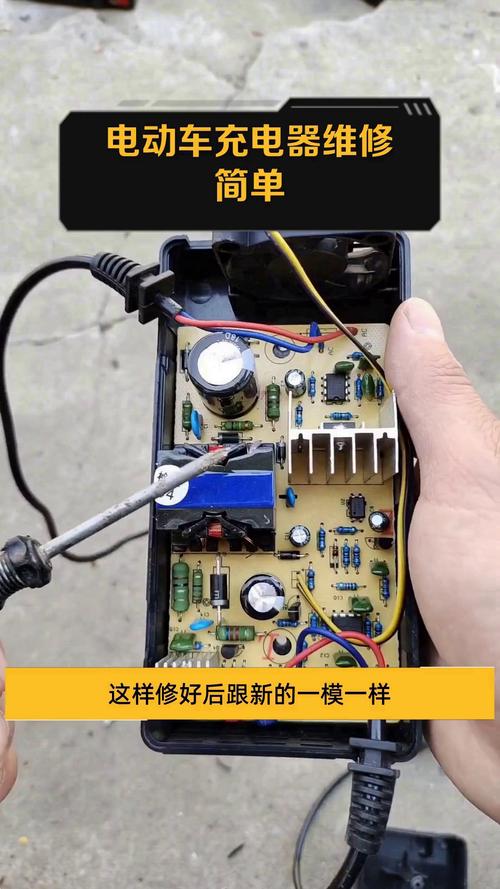

常见故障现象与图解维修步骤
维修前需断电测量关键点电阻,避免短路扩大故障，以下是典型故障的排查流程：
故障1：通电无输出，指示灯不亮
可能原因：输入电路断路、PWM芯片未启动、开关管击穿。
维修步骤：
- 测输入电压：用万用表AC档测充电器插头两端，若无220V电压，检查电源线及插座。
- 测保险丝：断电后用二极管档测保险丝通断，若熔断，需排查后级短路点（如整流堆、开关管是否击穿）。
- 测300V电压：若保险丝完好，测整流滤波电容两端电压，若无300V直流，检查启动电阻（如100kΩ/1W）是否开路。
- 测PWM芯片：测UC3842第7脚VCC电压，正常为12-18V，若无电压，检查启动电阻及供电电路；若VCC正常但第6脚无PWM脉冲，更换芯片。
- 查开关管：测开关管D-S极电阻，若接近0Ω，说明击穿，需同时检查RCD缓冲电路（如电阻、二极管、电容是否损坏）。
故障2：输出电压偏低（如输出4V）
可能原因：输出整流二极管开路、滤波电容失效、反馈电路异常。
维修步骤：
- 测空载电压：断开负载，若电压恢复正常，为负载过载，检查电池是否短路。
- 测输出整流二极管：用二极管档测肖特基二极管正向压降（应小于0.5V），若开路或正向电阻大，更换。
- 测滤波电容：测输出电容两端电压纹波，若纹波过大，说明电容容量下降，更换同规格电容。
- 查反馈电路：测光耦初级侧（1-2脚）电压，正常为1-2V；若光耦导通但次级反馈异常，检查误差放大器（如TL431）及分压电阻（如10kΩ/4.7kΩ）是否变值。
故障3：输出电压波动大
可能原因：PWM电路不稳定、负载能力差、干扰过大。
维修步骤：
- 测PWM芯片第3脚反馈电压：若波动剧烈，检查补偿电容（如47nF）是否失效。
- 查开关变压器：若变压器引脚虚焊，会导致能量传输不稳定，重新焊接。
- 测开关管驱动波形：用示波器测开关管G极波形，若畸变，检查驱动电阻（如10Ω）是否变值。
关键元件参数与故障对应表
| 位置 | 常见元件 | 正常参数 | 故障现象 | 检测方法 |
|---|---|---|---|---|
| 输入电路 | 保险丝 | 2A/250V | 熔断导致无输出 | 二极管档测通断 |
| 整流滤波 | 整流堆（DB107） | 正向压降0.7V，反向电阻∞ | 击穿导致保险熔断 | 二极管档测正反向电阻 |
| PWM控制 | UC3842第7脚 | 启动电压16V，工作电压12V | 无电压导致无输出 | 万用表测VCC电压 |
| 开关电路 | 开关管（K1358） | D-S极电阻10kΩ以上 | 击穿导致保险熔断 | 二极管档测D-S极电阻 |
| 输出电路 | 肖特基二极管 | 正向压降0.3-0.5V | 开路导致电压低 | 二极管档测正向压降 |
| 反馈电路 | TL431 | 参考电压2.5V | 失效导致输出不稳 | 测R极电压是否为2.5V |
相关问答FAQs
Q1：维修6V充电器时，如何判断PWM芯片是否损坏？
A：判断PWM芯片（如UC3842）是否损坏，需分步检测：①测第7脚VCC电压，若无电压，检查启动电阻及供电电路；②若VCC正常（16V），第8脚输出5V基准电压是否正常；③测第6脚输出PWM脉冲，若无脉冲，且外围电路（如定时电阻、电容）正常，则芯片损坏，需更换，若芯片引脚对地短路（如第5脚GND电阻为0），也需直接更换。
Q2：充电器输出电压纹波过大是什么原因？如何解决？
A：输出电压纹波过大通常由滤波不良或高频干扰导致。①检查输出滤波电容（如16V/1000μF）是否失效，可用电容表测容量，若容量低于额定值20%，需更换；②检查整流二极管是否快速恢复，若用普通二极管替代肖特基二极管，会导致反向恢复时间长，纹波增大，需更换为1N5819等肖特基管；③检查开关变压器是否屏蔽不良，可在初级绕组并联RC缓冲电路（如100Ω/0.1μF）抑制振荡；④若PWM补偿电容（如UC3842第3脚47nF）开路，会导致环路稳定性下降，需补焊或更换。
通过以上图解维修流程及关键点分析,维修人员可快速定位6V充电器故障，并结合元件参数表及FAQs提升维修效率，维修时需注意安全，避免带电操作高压部分，确保断电后测量电容残余电压。
