维修低音炮功放电路板是一项需要专业知识、细心操作和系统排查的工作，低音炮作为音响系统中的核心低频重放设备，其功放电路板的质量直接影响音质、动态和稳定性，本文将从常见故障现象、维修工具准备、系统排查流程、关键元件检测技巧及维修后的测试验证等方面，详细阐述低音炮功放电路板的维修方法。
常见故障现象与初步判断
低音炮功放电路板的故障通常表现为以下几种情况,通过初步观察可快速定位问题方向：
- 无声故障：通电后低音炮无任何声音输出，可能是电源部分、功放输出级或信号耦合环节异常。
- 声音异常：包括失真（音质模糊、破音）、噪声大（电流声、嗡嗡声）、音轻（输出功率不足）等，多与功放管、耦合电容或负反馈电路相关。
- 保护电路频繁动作：开机即跳保护或工作一段时间后自动关机，通常为过流、过热或短路保护触发。
- 发热异常：功放管、散热片或变压器温度过高，可能存在负载短路或元件参数漂移。
维修工具与准备工作
维修前需准备以下工具和材料,确保操作安全且高效：
- 基础工具：万用表（含电压、电阻、二极管档）、示波器（检测信号波形）、电烙铁（30W以上）、吸锡器、焊锡丝、松香助焊剂。
- 专业设备：可调直流稳压电源（用于模拟供电测试）、负载电阻（假负载，用于测试功放输出）、放大器信号源（输入测试信号）。
- 辅助材料：导热硅脂（功放管散热）、酒精棉板（清洁电路板）、保险管（备用，需匹配电流规格）。
- 安全防护：防静电手环、绝缘手套、护目镜。
注意事项：操作前务必断开电源，并给滤波电容放电，避免触电或元件损坏，对于不明电路的维修，建议先查阅该型号低音炮的电路图或参考类似机型设计。
系统排查流程
维修时需遵循“先外后内、先简后繁、先电源后功放”的原则，逐步缩小故障范围：
外部检查与电源排查
- 外部连接：检查音频输入线、电源线是否接触良好，低音炮单元音圈是否开路（可用万用表电阻档测量）。
- 电源部分检测：
- 保险管是否熔断：若发黑或熔断，需进一步检查后级是否存在短路。
- 整流桥/二极管：用万用表二极管档测量正反向电阻，若短路或开路则需更换。
- 滤波电容：检查是否鼓包、漏液，用万用表电容档测量容量是否衰减（通常需替换同规格电容）。
- 稳压电路：对于有IC稳压（如7812、7815）的电路，测量输入输出电压是否正常。
电源部分关键检测点参考表： | 检测部位 | 正常状态 | 异常现象 | 可能原因 | |----------|----------|----------|----------| | 保险管 | 电阻接近0Ω | 熔断/发黑 | 后级短路、电容击穿 | | 整流桥 | 正向0.5-0.7V，反向无穷大 | 正向/反向电阻为0 | 二极管击穿 | | 滤波电容 | 容量标称值±20% | 鼓包/漏液/容量衰减 | 老化/过压 | | 稳压IC | 输出电压稳定 | 输出无/偏低 | IC损坏或外围元件异常 |
功放核心电路检测
- 前置放大级：检查耦合电容是否失效（用万用表电容档测量）、运放供电是否正常（如NE5532、4558等芯片的VCC脚电压）。

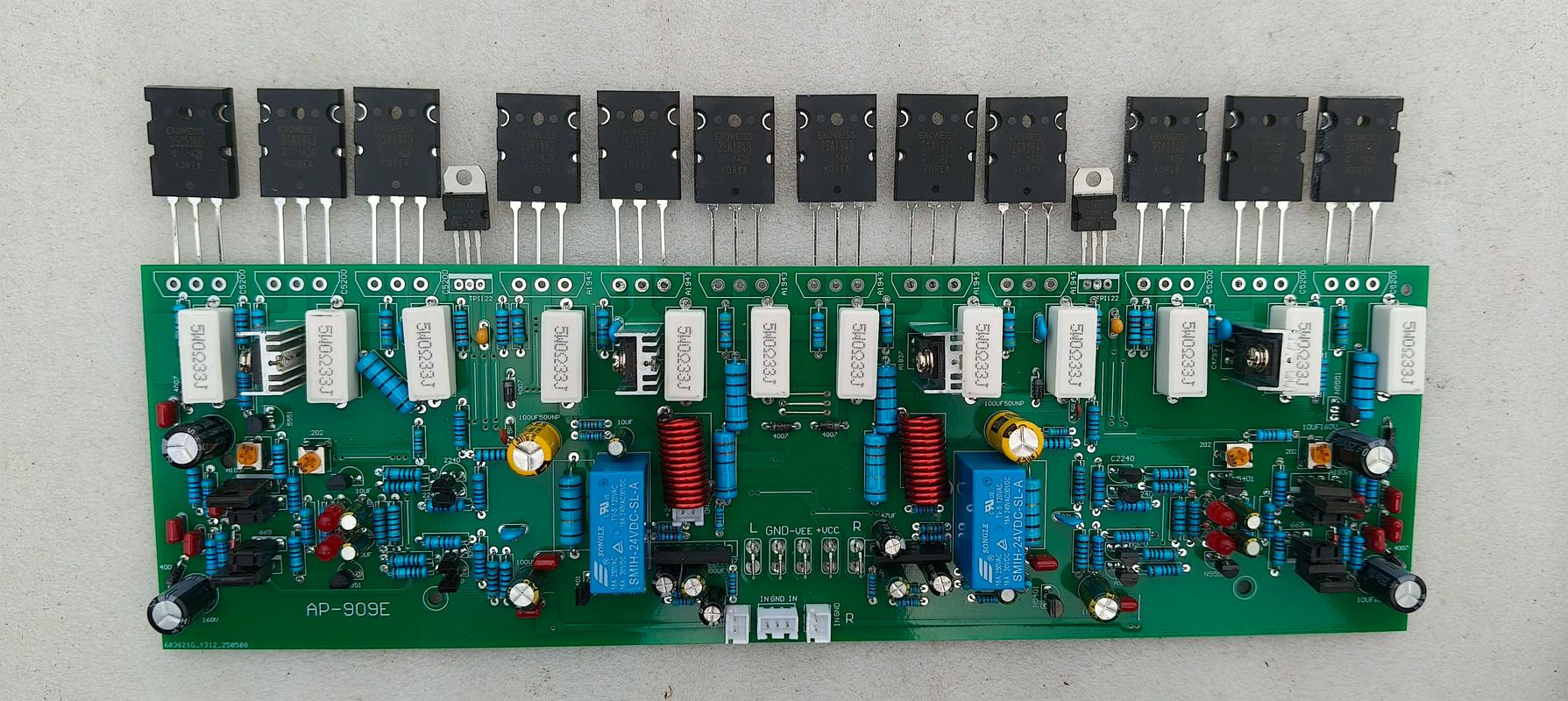

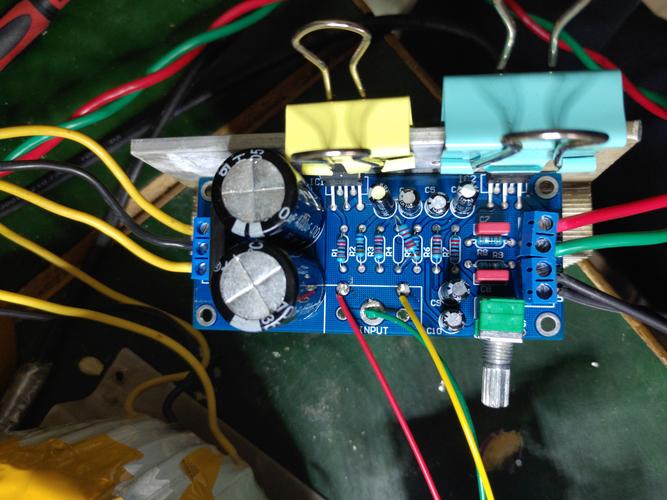

- 功放输出级：
- 功放管（如TIP41C/TIP42C对管、或MOSFET）：测量be极/ce极间电阻，若短路或漏电需更换。
- 推挽对称性：用示波器观察输出端信号是否对称，若单边削波可能为对应功放管损坏。
- 负反馈电路：检查反馈电阻、电容是否变值，负反馈异常会导致失真或自激。
- 保护电路：检测过流保护取样电阻（通常为0.1-0.5Ω）是否开路，比较器（如LM393）是否误触发。
信号流程与噪声排查
- 信号注入法：从输入端注入1kHz正弦波信号，用示波器逐级观察波形，定位信号中断点。
- 噪声排查：若出现“嗡嗡”声（交流声），重点检查电源滤波电容和退耦电容；若为“嘶嘶”声，可能是前置级运放本身噪声过大或屏蔽不良。
关键元件更换技巧
- 功放管更换：需确认型号、极性及散热要求，更换时涂抹导热硅脂，并检查偏置电路是否正常（静态电流通常为10-50mA）。
- 电容更换：滤波电容需耐压值匹配，最好选用低ESR类型；耦合电容优先选用金属膜电容，以减少失真。

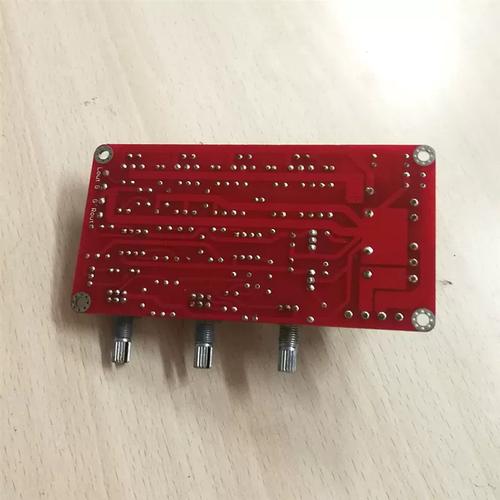

- 集成电路更换：注意芯片方向（缺口或圆点标识），焊接时使用尖头烙铁避免相邻脚连锡。
维修后测试与验证
修复后需进行以下测试,确保功放恢复正常：
- 空载测试：不接低音炮单元，通电测量输出端直流电压是否接近0V（50mV），避免直流偏烧音圈。
- 动态测试：输入标准测试信号（1kHz/0.5V），逐渐增大音量，观察输出波形是否失真，并监测功放管温度（一般≤60℃）。
- 长时间老化：满负荷连续工作1小时，检查有无异味、异响或保护误触发。
相关问答FAQs
问题1：维修时发现功放管频繁击穿，是什么原因？
解答：功放管反复击穿通常由以下原因导致：① 功放管型号参数不匹配，如耐压值不足；② 偏置电路异常，导致静态电流过大；③ 负载短路（如音圈烧毁）或输出端电容短路；④ 散热不良，导致功放管过热，需逐一排查偏置电阻、散热片安装及负载情况，确保更换新管前电路已恢复正常。
问题2：低音炮功放出现“自激啸叫”怎么办？
解答：自激啸叫多为高频振荡，常见解决方法：① 检查电源退耦电容（如100μF+0.1μF并联）是否失效； ② 增强功放级补偿电容（如相位补偿电容）；③ 检查地线是否接地良好，避免地环路干扰；④ 输入/输出线远离电源线，减少电磁耦合，若问题依旧，可在功放管基极串联小电阻（10-100Ω）抑制振荡。
