飞科热水器维修电路图是进行故障诊断和维修的重要技术资料,其核心在于通过电路图分析热水器各电气部件的工作逻辑、连接关系及信号流向，从而快速定位故障点，以下从电路图基础结构、常见故障分析、维修工具及注意事项等方面展开详细说明，并结合表格归纳关键信息。

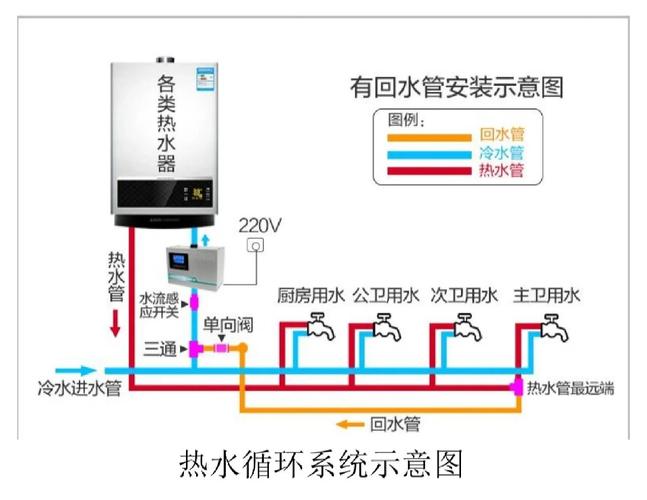

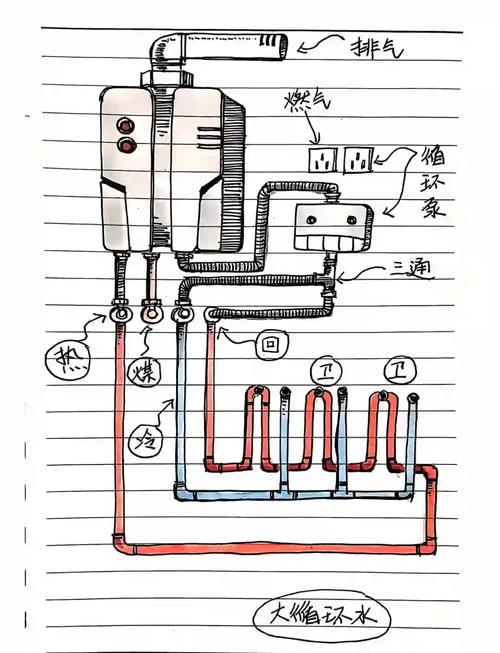

（图片来源网络，侵删）
飞科热水器电路图基础结构
飞科热水器电路图通常以电源模块、控制核心、加热系统、保护电路及显示模块为基本框架，各部分通过导线、接插件连接，形成完整的工作回路，以主流的储水式电热水器为例，其电路图可分为以下几个部分：
- 电源输入部分：包括L（火线）、N（零线）、地线（E），通过电源开关、保险管（FU1）接入电路，其中保险管作为过流保护元件，额定电流一般为10A-15A。
- 控制核心：以单片机（MCU）或温控器（如STK系列芯片）为核心，接收温度传感器、按键信号，输出控制指令，常见型号如AT89C51，其VCC接5V电源，GND接地，通过I/O口连接其他模块。
- 加热系统：由加热管（RR1）、继电器（K1）组成，MCU输出高电平信号驱动继电器吸合，接通220V电压为加热管供电；加热管功率通常为1500W-3000W，阻值约32Ω-80Ω（根据功率计算得出）。
- 保护电路：包括超温保护（温控器TH1，动作温度为80℃-90℃）、漏电保护（漏电保护器RCBO，动作电流≤30mA）、防干烧保护（水位传感器LS1，检测到无水时断开加热回路）。
- 显示与按键模块：LED指示灯或数码管显示工作状态（加热、保温、故障），按键用于温度设定、模式切换，通过上拉电阻与MCU连接。
常见故障及电路图分析
通过电路图分析故障时,需遵循“先电源后负载、先静态后动态”的原则，以下是典型故障现象与电路图排查逻辑：
不加热故障
- 可能原因：电源未通、继电器故障、加热管损坏、温控器断路。
- 排查步骤：
① 用万用表AC档测量电源输入端电压（L-N应为220V）；
② 检查保险管FU1是否熔断，若熔断需排查短路点（如继电器触点粘连、加热管漏电）；
③ 测量继电器线圈两端电压（正常为12V），若无电压则检查MCU输出端及驱动电路（如三极管Q1是否击穿）；
④ 断开加热管接线，用万用表电阻档测量加热管阻值（若无穷大则损坏）。
漏电保护频繁跳闸
- 可能原因：加热管绝缘损坏、线路破损、漏电保护器误动作。
- 排查步骤：
① 断开加热管后试机，若不再跳闸则更换加热管；
② 检查电源线内部是否破损，地线是否可靠接地（接地电阻≤4Ω）；
③ 用兆欧表测量加热管对地绝缘电阻（应≥2MΩ）。
显示异常或按键失灵
- 可能原因：电源板输出电压异常、按键线路断路、MCU损坏。
- 排查步骤：
① 测量MCU供电脚（VCC）电压（应为5V±0.2V）；
② 检查按键与MCU之间的上拉电阻是否开路；
③ 若显示模块供电正常但无显示，检查排线是否松动。
维修工具与安全规范
- 必备工具：万用表（含AC/DC电压、电阻、二极管档）、兆欧表（500V）、螺丝刀（十字/一字）、尖嘴钳、电烙铁（30W以上）。
- 安全规范：
① 维修前必须切断电源，并用电笔确认无电压；
② 更换元件需选用同型号或参数替代件（如继电器线圈电压、保险管额定电流）；
③ 防水型热水器维修后需检查密封圈是否安装到位，避免进水短路。
关键元件参数表（以常见型号为例）
| 元件名称 | 型号/规格 | 参数说明 | 检测方法 |
|---|---|---|---|
| 保险管 | 10A/250V | 过流保护，熔断电流≤15A | 电阻档测量（通/断） |
| 继电器 | JQC-3FF-S-Z | 线圈电压12V，触点容量10A/250VAC | 线圈阻值约400Ω，触点通断检测 |
| 加热管 | 220V/2000W | 阻值约24Ω（R=U²/P） | 电阻档测量（冷态阻值） |
| 温控器 | KSD9700 | 动作温度85℃±5℃ | 加热法测试（触点通断变化） |
| 漏电保护器 | RCBO-32mA | 额定电流32A，动作电流≤30mA | 按试验按钮测试 |
相关问答FAQs
Q1：飞科热水器加热管阻值无穷大，是否一定是加热管损坏？
A：不一定，需先排除线路问题：断开加热管两端接线，分别测量接线端子与连接线之间的通断，若接线正常而加热管阻值无穷大，则判定为加热管内部断路，需更换同功率加热管，更换时注意密封处理，避免漏水。
Q2：维修后热水器显示正常但不加热，继电器无吸合声，如何排查？
A：重点检查控制信号通路：① 用万用表测量MCU继电器驱动脚（如P1.0）输出是否为高电平（正常为5V）；② 若MCU输出正常，检查驱动三极管（如8050）是否击穿或基极电阻（如10kΩ）是否开路；③ 若驱动电路正常，则可能是继电器线圈断路，需更换继电器。
