手机维修万能表的使用是电子维修领域的基础技能，它不仅能快速定位手机硬件故障，还能帮助维修人员理解电路原理，万能表（数字万用表）作为多功能测量工具，在手机维修中主要用于电压、电流、电阻、二极管、电容等参数的检测,以下是具体使用方法和注意事项。
（图片来源网络，侵删）

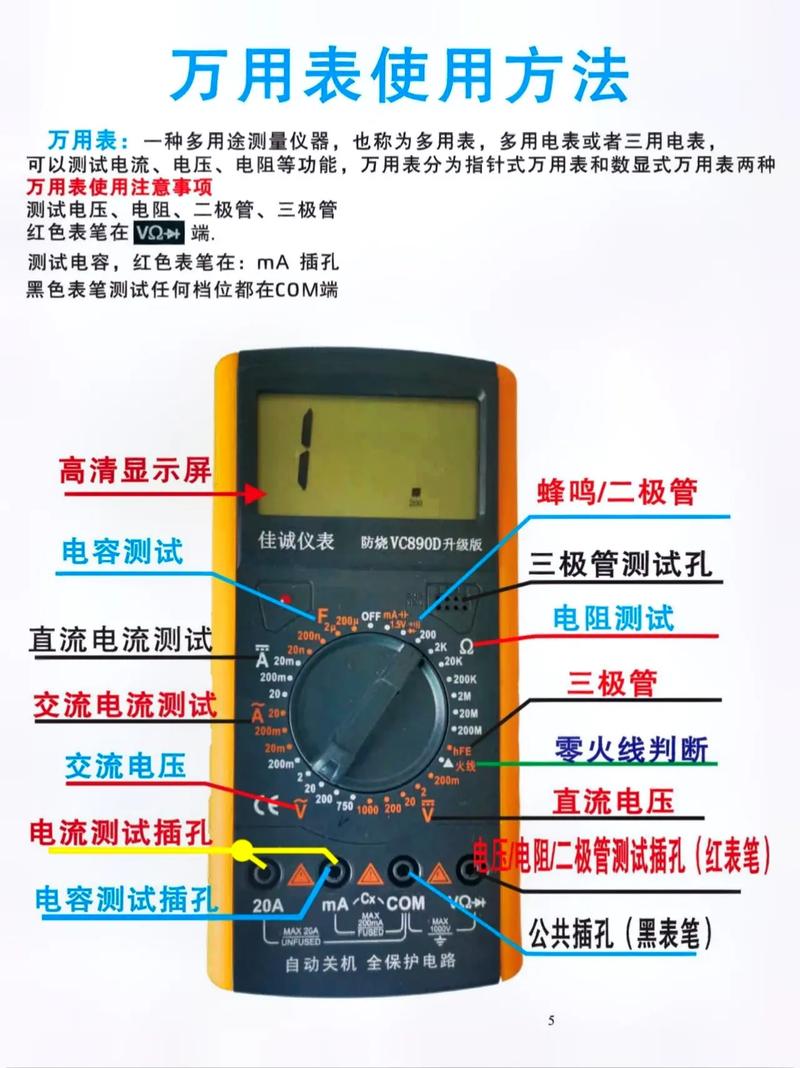

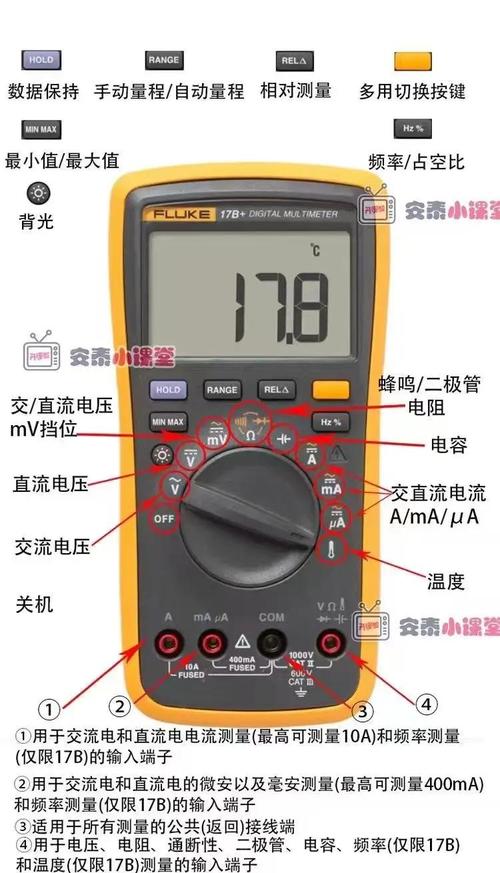

万能表的基本功能与选择
手机维修中常用的万能表需具备直流电压（DCV）、直流电流（DCA）、电阻（Ω）、二极管测试、电容测试等功能，选择时应优先考虑分辨率高（如4位半显示）、带背光、具备自动关机功能的数字万用表，例如Fluke 15B+、UNI-T UT61E等型号，测量前需根据待测参数选择正确的功能档位，例如测手机电池电压需选择DCV20V档，测电阻则选择Ω档。
电压测量
电压测量是手机维修中最常用的操作，主要用于检测电源模块、充电接口、按键等电路的电压是否正常。
- 直流电压（DCV）测量：将黑表笔接地（通常是电池负极或电路板地线），红表笔接待测点，测量手机电池触点电压，正常情况下为3.7V-4.2V（锂电池）；测量USB接口5V引脚，充电时应显示5V左右，若电压异常,需进一步检查充电芯片或电源管理IC。
- 关键电压点参考：
- 开机键电压：按下开机键时,电压应从0V跳变至3V左右；
- 屏幕驱动电压：不同机型差异较大，通常在1.8V-3.3V之间；
- 射频供电电压：如4G模块供电，多为3.8V或4.2V。
电阻测量
电阻测量用于判断线路通断、元件是否短路或开路。
- 线路通断测试：选择Ω档，两表笔短接校准零欧姆，然后测量线路两端，蜂鸣器响起表示线路导通，手机排线、按键线路等均需导通。
- 元件电阻检测：拆下可疑元件（如电阻、电容）后测量其阻值，贴片电阻标称值1kΩ，实测值应在980Ω-1020Ω之间；若阻值无穷大,则可能开路。
- 注意事项：测量前必须断电，且电容需放电,否则可能损坏万能表或元件。
二极管与通断测试
二极管档可检测二极管、三极管、LED等元件的正反向特性。
（图片来源网络，侵删）
- 二极管检测：红表笔接二极管正极，黑表笔接负极，正向压降显示0.5V-0.7V（硅管）；反向测量时显示“OL”（溢出），手机中常用的肖特基二极管（如1N5819）正向压降约0.2V-0.3V。
- 按键与排线检测：用二极管档测量按键触点，按下时应导通（蜂鸣器响），松开时应断开（显示“OL”），排线通断检测需逐段测量,避免因氧化或弯折导致接触不良。
电流测量
电流测量主要用于判断手机负载是否过大，但需谨慎操作,避免短路。
- 直流电流（DCA）测量：将万能表串联到电路中，例如测量充电电流需断开充电接口与电源模块的连接线，红表笔接电源端，黑表笔接负载端，正常充电电流为0.5A-2A（快充机型更高）。
- 注意事项：电流档内阻极小，误接为并联会导致短路，必须确认串联后再通电，部分万能表需将表笔插入mA或10A插孔，选择合适量程（如20A档）。
电容测量
电容档用于检测电容容量是否正常，手机中常见电解电容、陶瓷电容等。
- 测量方法：选择电容档，将电容放电后插入表笔（部分万能表需手动选择量程），标称10μF的电容，实测值应在9μF-11μF之间；若容量偏差超过20%或无容量,则需更换。
- 高压电容检测：手机中部分升压电容电压较高（如摄像头模块），需先放电再测量,避免电击损坏万能表。
常见故障排查案例
- 手机无法开机：测电池电压正常，测开机键电压无跳变，检查开机键到电源IC的线路是否通断,或电源IC是否损坏。
- 屏幕不亮：测屏幕供电电压（如1.8V）是否正常，若无电压,检查排线是否断裂或屏幕驱动IC是否故障。
使用注意事项
- 安全第一：测量高压电路（如充电器输出）时需注意防触电，手机维修电压通常较低,但仍需避免短路。

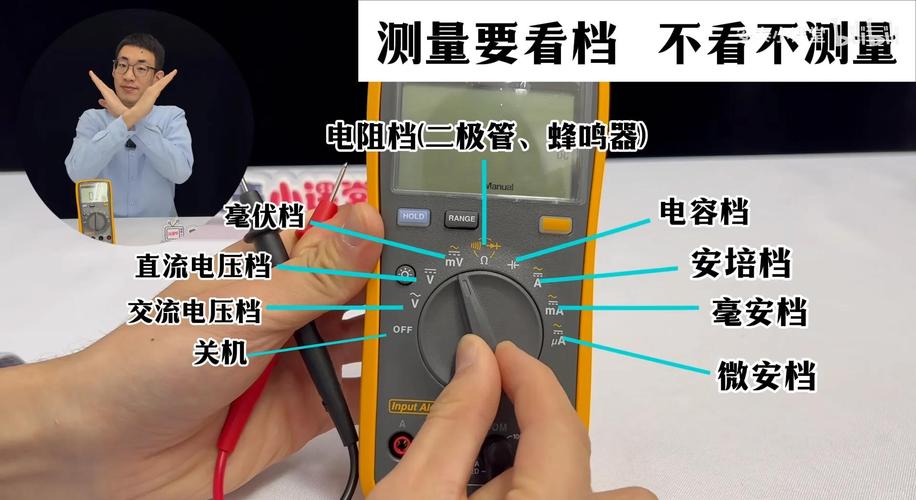

- 表笔与档位匹配：误用电流档测电压会导致万能表烧毁,测量前务必确认档位正确。
- 元件极性：测量二极管、电解电容等有极性元件时，需注意表笔正负极,避免反向击穿。
- 防静电：手机维修需防静电，万能表外壳需接地,避免静电损坏敏感元件。
相关问答FAQs
问题1：为什么用万能表测手机电池电压显示正常，但手机仍无法开机？
解答：电池电压正常只能说明电池本身无问题，但手机开机需电源管理IC、时钟电路、CPU等协同工作，需进一步测量开机键信号、CPU供电、复位电压等关键点,若均正常则可能是CPU或软件故障。
问题2：万能表测电阻时，为何蜂鸣器一直响，即使线路未连接？
解答：可能是档位误选至通断档（二极管档）且表笔接触导致，或万能表内部蜂鸣器电路故障，需重新确认档位，若更换档位后仍异常,则需检修万能表。
