电动三轮车的电路维修是保障车辆正常运行的关键环节，其系统涉及电源、启动、照明、信号及控制等多个模块，维修时需遵循系统排查、逐步定位的原则，避免盲目拆卸导致故障扩大，以下从常见故障类型、维修工具与流程、核心部件检修及注意事项等方面展开详细说明。

（图片来源网络，侵删）

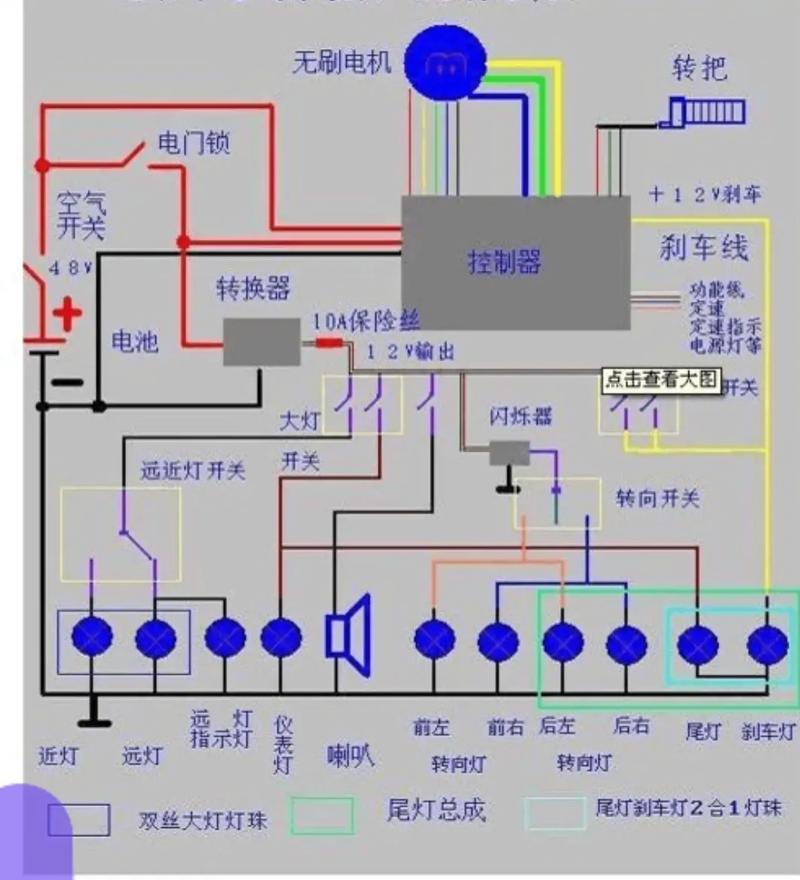

电动三轮车电路系统的常见故障类型

电动三轮车电路故障可归纳为四大类：电源系统故障、启动与行驶系统故障、照明与信号系统故障、辅助控制系统故障,不同故障的表现特征及可能原因如下：

故障类别	典型表现	可能原因
电源系统故障	全车无电、仪表不亮、喇叭不响	蓄电池亏电、接线柱氧化、保险丝熔断、电源开关损坏
启动与行驶故障	无法启动、行驶无力、电机异响	电机控制器故障、霍尔元件损坏、线路短路/断路、调速手柄失效
照明与信号故障	灯不亮、转向灯不闪、刹车灯不亮	灯泡烧毁、线路接触不良、闪光继电器故障、刹车开关损坏
辅助控制故障	雨刷不工作、充电指示灯异常	继电器卡滞、线路虚接、控制模块程序错乱

电路维修需配备专业工具，包括：万用表（测电压、电阻、通断）、试灯（测试电路通断）、剥线钳、压线钳、电工胶带、备用保险丝（含不同规格）、细砂纸（打磨氧化触点）、绝缘套管等，维修前需做好安全防护：断开总电源开关（通常位于蓄电池旁），避免短路触电；若涉及高压部件（如控制器）,需等待电容放电后再操作。

电源系统是电路基础，需优先排查。

蓄电池检测：用万用表直流电压档测量蓄电池电压，正常值（12V系统）应为12.6V以上，若低于11.8V则视为亏电，若电压正常但车辆仍无电，需检查蓄电池接线柱：观察是否有白色/绿色氧化物（可用细砂纸打磨），确保连接牢固。
保险丝与电源开关：检查保险丝是否熔断（目测玻璃管内熔丝是否断裂，或用万用表电阻档检测通断），若熔断需更换同规格产品（不可加大容量，防止线路过载），电源开关故障可通过“短接法”测试：将开关两线直接短接，若恢复供电则说明开关损坏，需更换。

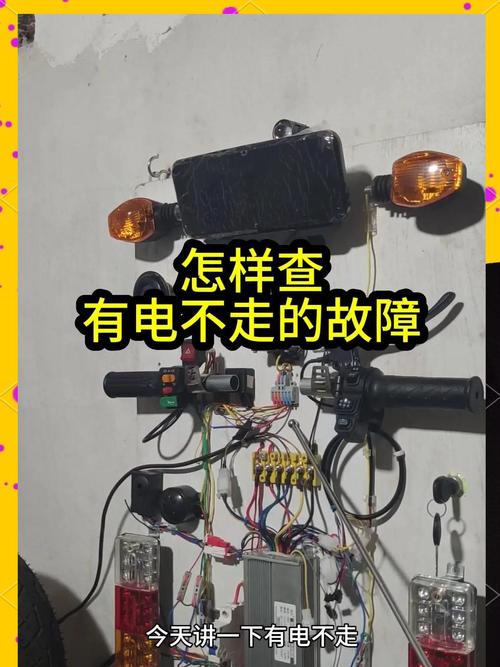

该系统故障多与电机、控制器及调速信号相关。

（图片来源网络，侵删）

电机控制器检测：控制器是“大脑”，常见故障为元件烧毁（外观有焦黑痕迹）或信号异常，用万用表直流电压档测量控制器输入端（蓄电池电压）和输出端（接电机的相线电压），若无输出电压，且输入端电压正常，则控制器损坏。
调速手柄与霍尔元件：调速手柄故障会导致“无调速信号”，可用万用表电压档测量手柄输出线（通常为3根：电源+、信号、地），转动手柄时信号电压应在0.5V-4.2V间线性变化，若无变化，需更换手柄，电机霍尔元件损坏会导致“缺相”，表现为行驶抖动、无力，可用万用表电阻档检测霍尔元件输出端与地之间的电阻（正常值约为1kΩ左右），若阻值异常或无变化，需更换霍尔元件。

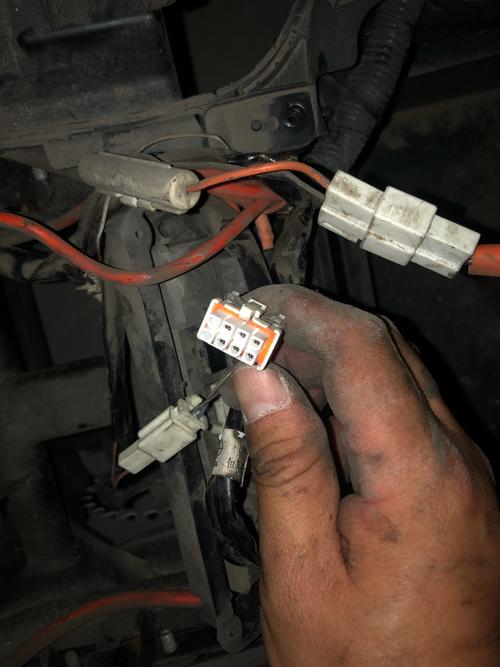

线路连接：检查电机相线（通常为黄、绿、蓝三根）与控制器连接是否松动，线路表皮是否破损导致短路（可用万用表电阻档测相线之间是否短路，正常应为不通）。

灯泡不亮：先检查灯泡是否烧毁（目看灯丝是否断裂，或用万用表电阻档测通断），再检查线路：用试灯一端接电源火线，另一端依次接触灯座各触点，若试灯亮则说明线路断路，需排查断点（重点检查车辆振动易摩擦的线束部位）。
转向灯不闪：多为闪光继电器故障（机械式易触点氧化，电子式易损坏），可用同型号继电器替换测试，同时检查转向灯灯泡功率是否一致（若功率差异过大，会导致闪光频率异常）。
刹车灯不亮：踩刹车时用万用表电压档测量刹车开关两端，若电压无变化，说明开关损坏；若有电压但灯不亮，则检查刹车灯线路及灯泡。

如雨刷不工作，需检查雨刷电机两端是否有电压（用万用表测量），若有电压则电机损坏，无电压则检查继电器及线路，充电指示灯异常时，重点检查充电器输出电压（正常为13.8V-14.8V）及充电线路是否接触不良。
