朗日中天充电器维修图是维修技术人员在进行充电器故障排查与修复时的重要参考资料,其通过清晰的电路图、元件标识及信号流向标注，帮助维修人员快速定位故障点，以下结合维修图的核心要素、常见故障分析及维修流程进行详细说明，并辅以表格归纳关键信息，最后附相关问答。

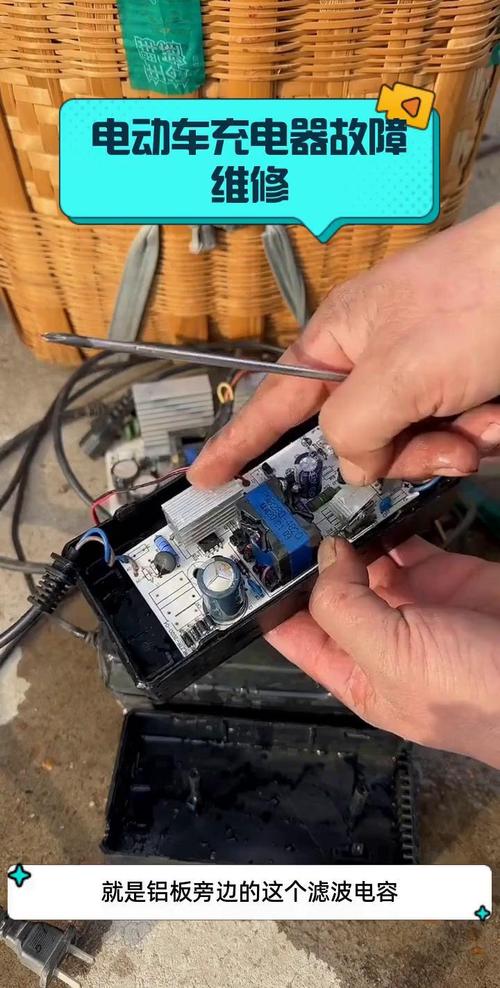

（图片来源网络，侵删）
朗日中天充电器维修图的核心要素
朗日中天充电器维修图通常包含以下几个核心部分：
- 电路原理图：完整展示充电器的电路结构，包括输入滤波电路、整流桥、PWM控制芯片、功率开关管（如MOSFET）、变压器、输出整流滤波电路等模块，并标注各元件的参数（如电阻值、电容容量、芯片型号）及关键测试点电压值。
- PCB布局图：对应实际电路板，标注元件位号、焊接点及铜箔走向，便于维修时对照实物查找故障元件。
- 信号流程图：用箭头标识电流从输入到输出的路径，重点标注PWM驱动信号、反馈信号（如电压反馈、电流反馈）的传输方向，帮助理解电路工作逻辑。
- 故障树分析：针对常见故障（如无输出、输出电压异常、过热保护等），列出可能的故障原因及排查顺序，无输出”可能对应保险丝熔断、PWM芯片无驱动信号、变压器开路等。
常见故障分析与维修流程
输入电路故障
- 现象：充电器完全无反应，指示灯不亮。
- 排查步骤：
- 使用万用表测量输入端交流电压是否正常（若无电压，检查电源线及插座）。
- 断开电路板后,测量保险丝是否熔断（若熔断，需进一步排查后级短路故障）。
- 检查输入滤波电容（通常为X2安规电容）是否鼓包、漏液，整流桥（全桥或半桥）是否有击穿短路。
- 维修要点：更换保险丝时需匹配额定电流（通常为1-2A），整流桥需耐压值高于输入峰值电压（如220V交流对应耐压≥600V）。
PWM控制电路故障
- 现象：输出电压严重偏低或无输出，但输入电路正常。
- 排查步骤：
- 测量PWM芯片（如UC3842、TL494等）供电脚电压（通常为12-18V），若电压异常，检查启动电阻及供电滤波电容。
- 检查芯片的反馈脚（如电压反馈脚FB）是否有正常信号（通常为0.5-2.5V），若无信号，检查光耦（如PC817）是否损坏。
- 测量芯片输出驱动脚（如OUT脚）是否有PWM脉冲信号（可用示波器观察，频率通常为50-100kHz）。
- 维修要点：PWM芯片损坏后需更换同型号或直接替代型号，注意引脚定义是否一致；光耦需检查发射极与接收极之间的绝缘电阻。
功率变换电路故障
- 现象：输出电压不稳定，或充电器发出异常声响。
- 排查步骤：
- 检查功率开关管（MOSFET）是否击穿（用万用表二极管档测量D-S极间电阻，正常时应为单向导通）。
- 测量变压器初级、次级绕组是否开路（用万用表电阻档测量绕组阻值，初级通常为几欧姆，次级为零点几欧姆）。
- 检查尖峰吸收电路（由RC电路或TVS管组成）是否失效，避免开关管因尖峰电压损坏。
- 维修要点：更换MOSFET时需注意耐压值（600V）和电流参数；变压器损坏需专业绕制或更换成品。
输出整流滤波电路故障
- 现象：输出电压纹波过大，或带载能力下降。
- 排查步骤：
- 检查输出整流二极管（如肖特基二极管）是否开路或短路，用万用表二极管档测量正向压降（正常为0.3-0.5V）。
- 测量输出滤波电容是否失效（容值下降或ESR增大），可用电容表或替换法验证。
- 维修要点：输出电容需选用低ESR的电解电容，耐压值需高于额定输出电压（如5V输出对应耐压≥10V）。
关键元件参数对照表（以常见5V/2A充电器为例）
| 元件类型 | 位号示例 | 参数范围 | 故障现象 |
|---|---|---|---|
| 输入滤波电容 | C1 | 1-0.47μF/275V AC | 鼓包、漏液导致保险丝熔断 |
| 整流桥 | BR1 | 600V/1-3A | 击穿短路导致输入无电 |
| PWM芯片 | IC1 | UC3842/TL494 | 无驱动信号导致无输出 |
| 功率开关管(MOSFET) | Q1 | 500V/8-15A | 击穿导致保险丝熔断 |
| 输出滤波电容 | C5 | 1000μF/16V | 失效导致输出纹波过大 |
维修注意事项
- 安全防护：维修前务必断开电源，并对高压滤波电容放电（避免残留电荷触电）。
- 元件代换：更换元件时需严格核对参数，特别是电容耐压、芯片型号，避免二次故障。
- 焊接工艺：焊接MOS管、芯片等元件时，需使用防静电烙铁，避免静电损坏。
相关问答FAQs
Q1：充电器插上电源后指示灯亮，但连接设备后无法充电，可能的原因是什么？
A：此类故障通常出现在输出电路或负载检测电路，首先测量输出端电压是否正常（如5V充电器应输出4.75-5.25V），若电压偏低或无输出，可能是输出电容失效、整流二极管开路或USB接口接触不良；若电压正常但设备无法识别，需检查负载检测电路（如D+、D-线端的分压电阻是否阻值偏移）。
Q2：维修时发现PWM芯片UC3842的供电脚电压波动较大，如何排查？
A：UC3842供电脚电压波动通常由供电不稳定或负载过重导致，首先检查启动电阻（如R1）是否阻值增大，导致供电不足；其次测量供电滤波电容（如C2）是否容值下降或ESR增大，可并联同容量电容验证；最后检查开关管是否轻微击穿，导致电流过大引起电压波动，若以上均正常，需更换UC3842芯片本身。
