广电机顶盒电源板维修是一项需要专业知识与实操技能相结合的工作,其核心在于通过系统性的故障排查与精准的元件级修复，使电源板恢复稳定的电压输出功能，保障机顶盒正常接收和处理广播电视信号，以下从电源板基本结构、常见故障类型、维修流程及关键注意事项等方面展开详细说明。

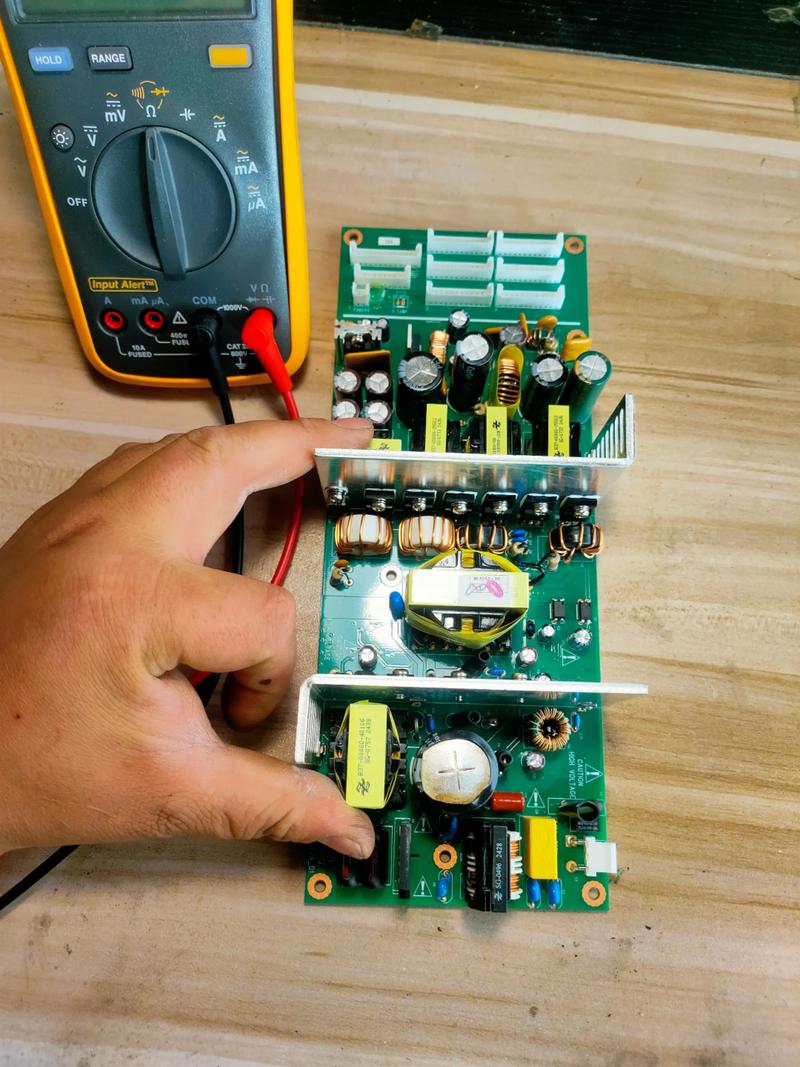

（图片来源网络，侵删）

广电机顶盒电源板的基本结构与功能

广电机顶盒电源板主要由输入滤波电路、整流滤波电路、PWM控制电路、开关变压器、次级整流滤波电路、保护电路等模块组成，各模块协同工作实现交流市电到多路直流电压的转换。

输入滤波电路：由保险管、压敏电阻、共模电感、滤波电容等组成，用于滤除市电中的高频干扰，防止外部噪声进入电路，同时抑制电源板自身产生的干扰反馈到电网。
整流滤波电路：通常采用桥式整流堆和大容量电解电容，将220V交流电转换为约300V的脉动直流电，为后续开关电路提供能量。
PWM控制电路：以PWM控制器（如UC384x、LD7552等芯片）为核心，通过反馈电压调节驱动信号的占空比，控制开关管的导通与关断，稳定输出电压。
开关变压器：实现能量传递，将初级侧的高频脉冲电压耦合到次级侧，并通过不同绕组输出多路直流电压（如5V、12V、24V等），供给机顶盒主板、调谐器等模块。
次级整流滤波电路：由整流二极管（或肖特基二极管）、滤波电容、电感组成，将变压器次级的高频交流电压转换为平滑的直流电压。
保护电路：包括过流保护、过压保护、短路保护、过热保护等，当电路出现异常时及时切断电源，避免元件损坏扩大故障范围。

电源板故障通常表现为无输出、输出电压异常、屡烧保险、带载能力差等，需结合现象逐步排查，以下是典型故障的维修思路：

故障原因：通常为输入级或PWM控制电路未工作。
排查步骤：

外观检查：观察保险管是否熔断，若保险管发黑或熔断，说明后级存在短路故障；若保险管完好，则重点检查输入滤波电路（如压敏电阻是否击穿、共模电感是否开路）及整流桥是否正常。
300V电压检测：用万用表测量整流滤波后是否有约300V直流电压，若无，检查市电输入线路、保险管及整流桥；若有，说明故障在PWM控制电路或开关管。
PWM电路检测：测量PWM控制器供电脚（如UC384x的7脚）是否有启动电压（通常为10-17V），若无，检查启动电阻是否开路、供电电容是否失效；若有，测量控制器输出脚（如6脚）是否有驱动脉冲信号，若无，则控制器损坏或其保护电路动作（如过压、过流保护端电压异常）。
开关管检测：用万用表二极管档测量开关管D-S极间是否击穿短路，若击穿，需检查PWM控制器、尖峰吸收电路（如RCD缓冲电路）及开关变压器是否异常，避免更换后再次击穿。

故障原因：反馈回路异常或负载过载。
排查步骤：

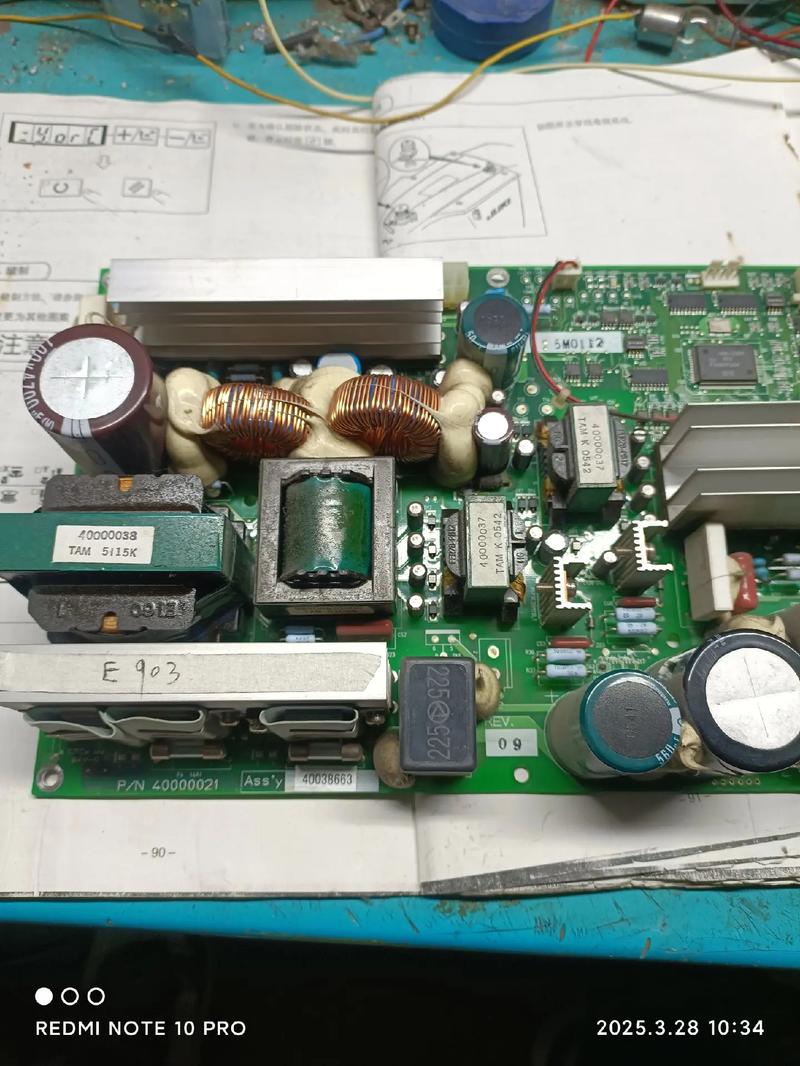

（图片来源网络，侵删）

测量空载电压：断开负载，测量输出端电压，若恢复正常，说明负载过载（如主板短路、电容漏电）；若仍异常，则故障在电源板本身。
反馈电路检测：检查光耦（如PC817）是否工作正常（用万用表测量光耦发光二极管正反向电阻、接收三极管c-e间是否漏电），以及误差放大器（如TL431）的基准电压、分压电阻是否正常，反馈回路的关键元件（如光耦、TL431、分压电阻）损坏会导致PWM控制器误判，进而使输出电压异常。
PWM控制器检测：测量PWM控制器的反馈电压输入脚（如UC384x的2脚）电压是否正常，若偏离正常值（通常为2.5V），则控制器可能损坏，需更换。

故障原因：后级存在严重短路或保护电路失效。
排查步骤：

短路定位：断开开关变压器次级所有负载，逐路接入假负载（如汽车灯泡），通电后若不再烧保险，说明负载短路；若仍烧保险，则故障在初级电路（如整流桥、开关管、PWM控制器击穿）。
关键元件检测：重点检查整流桥是否击穿、开关管D-S极间是否短路、尖峰吸收电路的电容是否失效（尖峰电容失效会导致开关管因过压击穿）、PWM控制器是否击穿。
保护电路检测：检查过流检测电阻（通常在开关管源极附近，阻值很小，如0.1-0.33Ω）是否变值或开路，过压保护电路的稳压管是否击穿短路。

故障原因：滤波电路失效或高频干扰未滤除。
排查步骤：

滤波电容检测：用万用表电容档或LCR表测量次级滤波电容容量是否衰减，或用示波器观察输出电压纹波（正常应小于100mVpp），若纹波过大，需更换电容（注意电容的ESR值，ESR过高会导致滤波效果变差）。
整流二极管检测：检查次级整流二极管（尤其是肖特基二极管）是否正向压降过大或反向漏电过大，必要时更换。
接地检查：确认电源板接地是否良好，接地不良会导致共模干扰增加，纹波变大。
