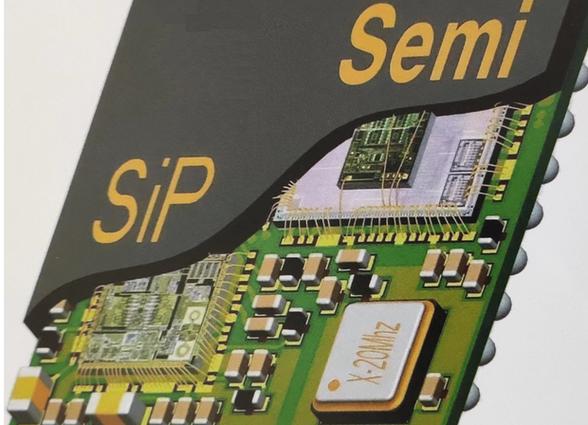

sip系统级封装技术是一种先进的集成电路封装技术，它将多个不同功能的芯片（如处理器、存储器、射频模块等）以及无源器件集成在一个封装基板上，形成一个具有完整系统功能的微型模块，这种技术通过三维堆叠和异构集成的方式，实现了芯片间的高速互连、低功耗和小型化，是现代电子设备向小型化、高性能、低功耗方向发展的重要支撑。
从技术原理来看，sip系统级封装的核心在于“系统级”集成，传统封装技术通常只关注单个芯片的保护和电气连接，而sip则将整个系统的多个组件集成在一起，减少了芯片间的封装层数和互连长度，从而显著提升了信号传输速度，降低了功耗和信号延迟，在智能手机中，sip可以将基带处理器、射频收发器、存储芯片等集成在一起，不仅缩小了主板面积，还提高了整体性能。

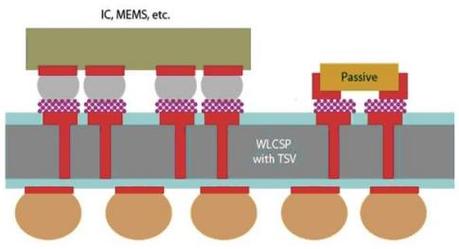

sip技术的实现依赖于多种关键工艺和材料，首先是封装基板的选择，常用的有有机层压基板、硅中介层和玻璃基板等，硅中介层因其高密度布线和优异的电气性能，常用于高性能sip；而有机基板则成本较低，适用于消费电子，其次是芯片堆叠方式，包括2.5d堆叠（如芯片并排放置通过硅通孔互连）和3d堆叠（芯片垂直堆叠，通过硅通孔或微凸点连接），无源器件的集成也是sip的重要部分，通过在基板上嵌入电阻、电容、电感等，进一步减少了外部元件的数量，提升了系统可靠性。
与传统的系统级芯片（soc）相比，sip技术具有显著优势，soc需要将所有功能集成在单一芯片上，设计复杂度高、开发周期长，且一旦某个模块出现问题，整个芯片可能报废，而sip采用模块化设计，可以灵活选择不同工艺的芯片进行集成，降低了设计风险和成本，sip还能整合不同材料的芯片（如硅芯片、化合物半导体芯片），实现更优的性能组合，在5g通信模块中，sip可以将低功耗的硅基处理器与高频的gan（氮化镓）功率放大器集成，满足高频和高功率的需求。
sip技术的应用领域广泛，涵盖消费电子、汽车电子、医疗设备、工业控制等，在消费电子领域，智能手机、智能手表、无线耳机等产品都大量采用sip技术，以实现更小的体积和更强的功能，苹果的airpods通过sip将音频处理器、蓝牙芯片、传感器等集成在一个封装内，大幅减小了设备尺寸，在汽车电子中，sip用于自动驾驶系统的传感器融合模块，整合了摄像头、雷达、处理器等，提高了系统的实时性和可靠性，在医疗设备领域，sip技术助力可穿戴健康监测设备的小型化和低功耗，如连续血糖监测仪通过sip将传感器、信号处理芯片和无线传输模块集成，提升了用户体验。
尽管sip技术优势明显，但其发展仍面临一些挑战，首先是散热问题，随着芯片密度的增加，热量集中，如何有效散热成为关键，解决方案包括采用高导热材料（如陶瓷基板）、集成微型散热器或液冷系统，其次是信号完整性问题，高频信号在互连过程中可能出现串扰或衰减，需要通过优化布线设计、采用屏蔽结构等方式解决，成本控制也是sip推广的难点，特别是高精度工艺和材料的使用会增加制造成本，但随着技术的成熟和规模化生产，成本有望逐步降低。
sip技术将向更高集成度、更小尺寸、更低功耗方向发展，与先进封装技术（如chiplet、2.5d/3d封装）的结合将进一步推动sip的性能提升，通过chiplet技术将不同功能的芯片模块化，再通过sip集成，可以实现“即插即用”的系统设计，缩短开发周期，人工智能和物联网的兴起将为sip技术带来新的机遇，在边缘计算设备中，sip能够高效整合ai加速器、传感器和通信模块，满足实时数据处理的需求。
相关问答FAQs
问题1：sip系统级封装技术与传统封装技术的主要区别是什么？
解答：传统封装技术主要关注单个芯片的保护、电气连接和散热，而sip技术将多个不同功能的芯片（如处理器、存储器、射频模块等）以及无源器件集成在一个封装基板上，实现“系统级”功能，sip通过三维堆叠和异构集成，减少了芯片间互连长度，提升了信号传输速度，降低了功耗和体积，而传统封装仅提供基础的芯片保护和互连功能，无法实现系统级集成。
问题2：sip技术在5g通信中的应用有哪些优势？
解答：在5g通信中，sip技术通过集成基带处理器、射频收发器、功率放大器、滤波器等多个模块，显著减小了通信模块的尺寸，适合5g设备小型化需求，sip缩短了芯片间距离，降低了信号延迟，提高了高频信号的传输质量，支持5g的高速率、低时延特性，sip还能整合不同工艺的芯片（如硅基芯片与gan功率器件），优化功耗和性能,满足5g基站和终端设备的多样化需求。
