LED封装技术具体有哪些类型?

LED封装技术是决定LED器件性能、寿命、可靠性和成本的核心环节,随着LED向高功率、高密度、智能化方向发展,封装技术也不断创新,形成了多样化的技术路线,目前主流的LED封装技术可按封装结构、材料、工艺及应用场景分为以下几大类,每种技术均有其特点和适用范围。

LED封装技术具体有哪些类型?-图1
(图片来源网络,侵删)

引线键合(Wire Bonding)封装技术

引线键合是最早也是最成熟的LED封装技术,主要通过金线或铜线将LED芯片电极与封装支架的引线连接,实现电信号传输和热量导出,根据支架结构不同,可分为直插式(Through Hole LED, THT)和贴片式(Surface Mount Device, SMD)。

直插式封装(如Lamp LED)

采用环氧树脂或硅胶作为封装材料,将芯片固定在带有金属引线的支架上,通过金线键合连接,最后用透镜或环氧树脂塑封成型,这种技术结构简单、成本低,广泛应用于指示灯、显示面板等领域,但散热性能较差,功率通常低于0.5W,难以满足高亮度需求。

贴片式封装(如SMD 2835/3030/5050)

采用表面贴装技术,将芯片固定在铜基或铝基电路板上,通过金线键合连接后,用硅胶或环氧树脂封装,形成紧凑的贴片器件,相比直插式,SMD封装散热性能更好、体积更小,可支持1-5W的中低功率应用,是目前商业照明、背光等领域的主流技术之一。

优缺点

  • 优点:工艺成熟、成本低、兼容性强;
  • 缺点:金线键合存在电流瓶颈(大电流易导致金属迁移),散热依赖支架和PCB,高功率下易出现光衰。

倒装芯片(Flip-Chip)封装技术

倒装芯片技术将LED芯片的发光层朝下,直接通过焊料凸块(如锡凸块)与封装基板连接,与传统正装芯片(芯片朝上)相比,省去了金线键合环节,大幅提升了电流承载能力和散热效率。

LED封装技术具体有哪些类型?-图2
(图片来源网络,侵删)

技术原理

芯片制作时,在P型电极上制作焊料凸块,然后将芯片翻转,使凸块与基板的电极对准并焊接,电流从下方直接导入,缩短了电流路径,降低了电阻和热量积累,倒装芯片的光线可直接从芯片背面射出,减少了电极对出光口的遮挡,提升出光效率(比正装芯片高10%-20%)。

应用场景

主要用于高功率LED(如COB、Mini/Micro LED)和紫外LED,汽车照明、投影仪、舞台灯光等对散热和亮度要求较高的领域。

优缺点

  • 优点:电流密度高(可达10A/mm²)、散热好、出光效率高、可靠性高;
  • 缺点:芯片制作工艺复杂、成本高,对基板平整度和焊接精度要求严格。

芯片级封装(Chip Scale Package, CSP)

CSP封装是指封装尺寸与芯片尺寸相当的封装技术,芯片无需经过传统封装的支架和引线,直接集成在基板上,实现“无封装”或“微型封装”。

技术分类

  • 传统CSP:通过硅胶或环氧树脂将芯片包裹后,直接贴装在基板上,尺寸仅为芯片的1.1-1.2倍,适用于高密度显示屏(如手机屏幕、LED电视背光);
  • Wafer Level CSP(晶圆级封装):在晶圆切割前完成封装工艺,通过 redistribution layer(RDL,重布线层)重新分布芯片电极,再切割成单个器件,生产效率高、成本低,适合大规模消费电子应用。

技术优势

  • 超小尺寸:封装厚度可低于0.3mm,适合柔性显示、可穿戴设备;
  • 优异的散热性能:芯片直接与基板接触,热阻低(可<1℃/W);
  • 高光效:减少了封装材料对光线的吸收,出光效率提升15%以上。

应用领域

智能手机闪光灯、AR/VR设备、Mini/Micro LED显示、汽车车灯等。

板上芯片(Chip on Board, COB)封装技术

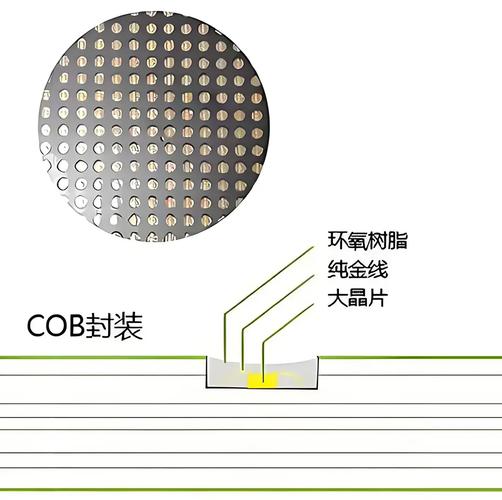

COB技术是将多颗LED芯片直接贴装在印刷电路板(PCB)或金属基板(如铝基板、铜基板)上,通过金线键合连接芯片电极,然后用硅胶或环氧树脂整体封装,形成“光源模块”。

技术特点

  • 高集成度:单模块可集成数十至数千颗芯片,功率覆盖10W-1000W;
  • 散热优化:芯片直接贴合导热基板,热阻低(3-8℃/W),适合高功率照明;
  • 光学设计灵活:通过透镜、扩散板等二次光学元件,可实现配光自由,适用于路灯、隧道灯、体育场馆照明等。

工艺流程

基板清洗→芯片贴装→金线键合→点胶(硅胶)→固化→切割→测试。

优缺点

  • 优点:功率密度高、散热好、成本低(无需单颗封装支架);
  • 缺点:维修困难(单颗损坏需更换整个模块)、光斑均匀性依赖封装工艺。

有机硅封装(Silicone Encapsulation)技术

有机硅封装材料是LED封装的关键材料之一,相比传统环氧树脂,有机硅具有更高的耐热性(耐温-40℃~200℃)、抗紫外老化性和透光率(>98%),可有效减少LED长期工作下的光衰。

材料优势

  • 耐高温高湿:在85℃/85%湿度环境下,1000小时后光衰<3%,而环氧树脂易黄变;
  • 低应力:弹性模量低,可缓解芯片与基板的热膨胀系数(CTE)失配问题,降低芯片开裂风险;
  • 高透光率:可见光透过率>98%,且长期使用不易衰减,适用于高亮度、长寿命LED。

应用场景

高功率LED、汽车大灯、植物生长灯、户外照明等对可靠性要求高的领域。

陶瓷封装(Ceramic Package)技术

陶瓷封装采用氧化铝(Al₂O₃)、氮化铝(AlN)等陶瓷材料作为封装基板或外壳,具有优异的导热性、绝缘性和机械强度,是高功率、高可靠性LED的理想选择。

材料特性

  • 氮化铝(AlN):热导率高(170-200W/m·K),接近铜,但绝缘性更好,适用于5W以上高功率LED;
  • 氧化铝(Al₂O₃):成本低、绝缘性好,但热导率较低(20-30W/m·K),适合中低功率应用。

技术优势

  • 散热性能优异:陶瓷基热阻可低至0.5℃/W,有效降低芯片结温;
  • 可靠性高:耐高温(>500℃)、抗腐蚀,适合航空航天、军事等极端环境;
  • 高频特性好:介电常数低(<10),适用于高频通信LED(如可见光通信VLC)。

应用领域

汽车大灯(激光LED)、工业照明、5G光模块、高功率激光二极管封装。

新型封装技术

Mini LED/Micro LED封装

  • Mini LED封装:芯片尺寸在50-200μm之间,采用COB、SMD或POB(Package on Board)技术,实现高分区调光,应用于高端电视、车载显示;
  • Micro LED封装:芯片尺寸<50μm,需巨量转移(Mass Transfer)和键合技术,目前处于产业化初期,未来将主导显示和照明市场。

3D封装技术

通过堆叠芯片、集成驱动电路和传感器,实现LED的多功能集成,如3D COB(芯片垂直堆叠)、SiP(System in Package),适用于智能照明、AR/VR等场景。

量子点(Quantum Dot)封装技术

将量子点材料与LED结合,通过蓝光LED激发量子点产生红绿光,实现广色域(>120% NTSC)显示,应用于QLED电视、高端显示器。

主流LED封装技术对比表

技术类型 功率范围 出光效率 散热性能 成本 主要应用场景
引线键合(SMD) 1-5W 商业照明、背光、指示灯
倒装芯片(FC) 1-100W 高功率照明、汽车灯、UV LED
CSP 1-10W 消费电子、Mini LED显示
COB 10-1000W 路灯、隧道灯、体育场馆照明
陶瓷封装 5-500W 汽车大灯、工业照明、军工
有机硅封装 1-100W 高可靠性照明、户外照明

相关问答FAQs

Q1:为什么高功率LED需要采用倒装芯片或COB封装,而不能用普通SMD封装?
A:高功率LED工作时会产生大量热量,若散热不良会导致芯片结温升高,加速光衰甚至损坏,普通SMD封装依赖金属支架和PCB散热,热阻较高(>10℃/W),仅适用于5W以下功率;倒装芯片通过焊料凸块直接导热至基板,热阻可低至1-3℃/W;COB封装则通过芯片直接贴合高导热基板,支持10W以上功率,且集成度高,更适合高功率场景。

Q2:有机硅封装相比环氧树脂有哪些核心优势?
A:有机硅封装的核心优势在于耐高温高湿和抗紫外老化:① 耐温范围宽(-40℃~200℃),而环氧树脂长期工作温度通常<85℃,易黄变;② 在85℃/85%湿度环境下,1000小时光衰<3%,环氧树脂则可能>20%;③ 透光率更高(>98%)且长期使用不衰减,尤其适用于户外、汽车等恶劣环境,但有机硅成本较高,且粘度较大,对封装工艺要求更严格。
