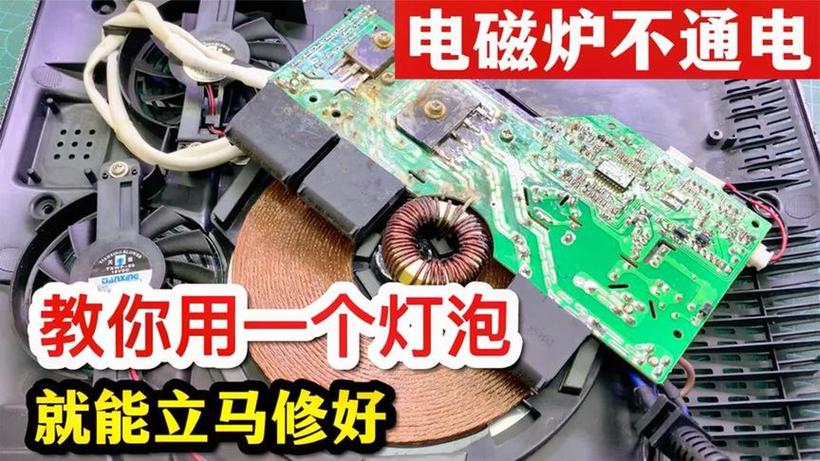

电磁炉维修中串一个灯泡是一种简单而实用的检测方法,主要用于判断电路是否存在短路故障，尤其是在更换功率管（IGBT）后，避免因电路问题导致新元件再次损坏，这种方法利用灯泡的限流和指示作用，能够在通电初期快速定位故障点，保障维修安全，以下从原理、操作步骤、注意事项及适用场景等方面详细说明该方法的具体应用。
串灯泡检测的基本原理
电磁炉的核心部件是IGBT,其工作在高电压大电流状态下，若驱动电路、整流滤波电路或谐振电容等存在短路故障，直接通电极易导致IGBT击穿损坏，串灯泡检测的本质是在电源回路中串联一个限流灯泡（通常为220V、40W-100W的白炽灯），利用灯泡的电阻特性限制电流，在正常情况下，灯泡应微亮或闪烁，若电路存在短路，灯泡会持续发光，电流过大时灯泡亮度接近正常照明状态，从而提示维修人员存在故障，避免直接通电造成二次损坏。
操作步骤及注意事项
准备工作
- 工具与材料：选择220V、40W-100W的白炽灯（或专用维修灯泡）、绝缘胶带、万用表、十字螺丝刀等，确保灯泡灯座完好，接线牢固。
- 断电操作：切断电磁炉电源，拔下插头，用万用表测量AC输入端电压确认无电后，再进行拆机。

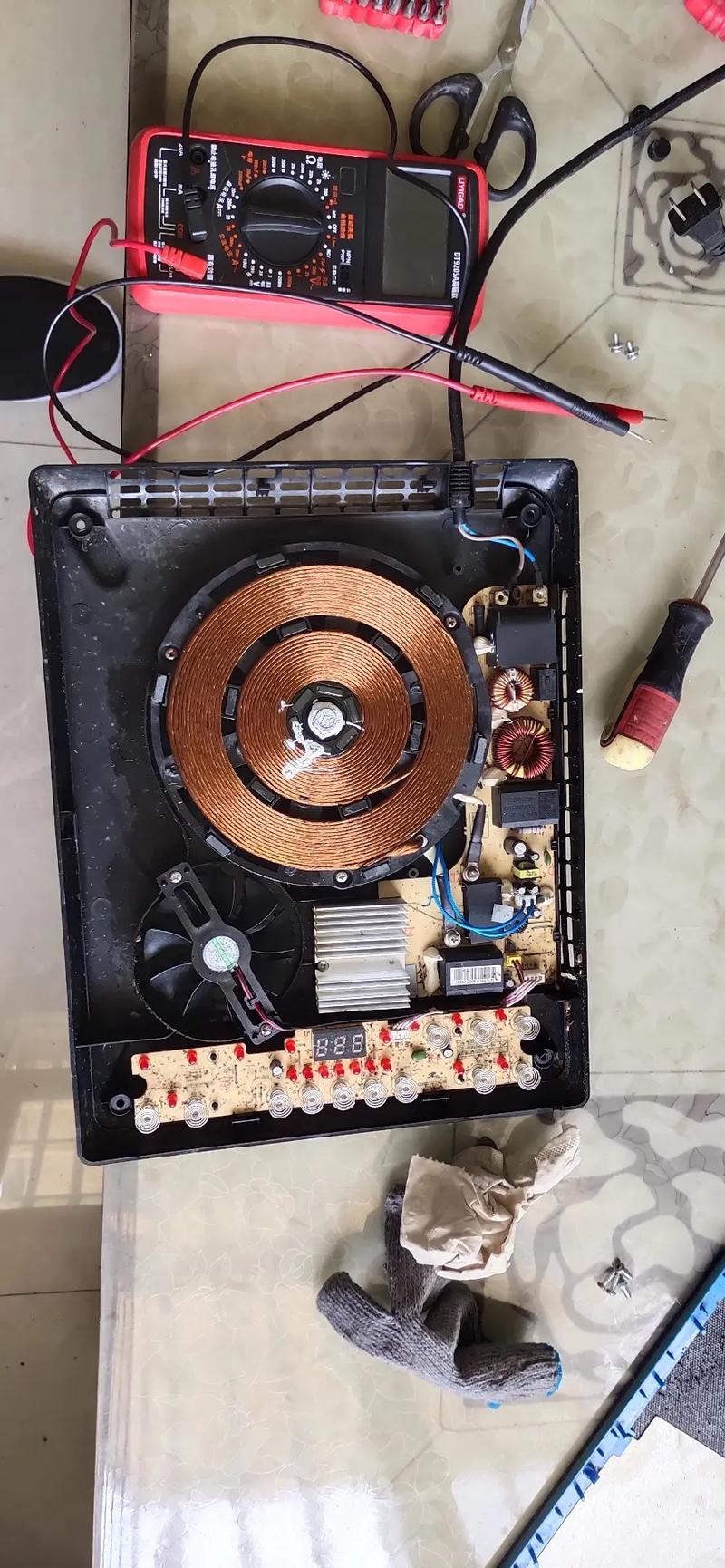

- 初步检查：拆开机壳后，重点检查IGBT、整流桥、谐振电容（C3）等元件是否有明显烧毁、鼓包或漏液现象，用万用表二极管档测量IGBT的C-E极、G-E极电阻，判断是否已击穿。
串联灯泡的接线方法
- 接线位置：将灯泡串联在AC电源输入端与整流电路之间，具体操作为：断开电源线L（火线）与主电路板的连接点，将灯泡的一端接入L线，另一端接至原L线对应的电路板焊点（或整流桥AC输入端），N（零线）保持直通，不串联灯泡。
- 安全固定：用绝缘胶带包裹灯泡金属部分，避免灯座与机壳金属部件接触短路，防止触电或火灾风险。
通电检测与故障判断
- 通电观察：接通电源后，观察灯泡状态：
- 正常情况：灯泡微亮或闪烁，随后亮度逐渐降低（说明电路启动正常，限流作用减弱）。
- 短路故障：灯泡持续明亮（接近正常照明亮度），表明电路存在严重短路，需立即断电排查。
- 无反应：灯泡完全不亮，可能是电源线开路、保险丝熔断或灯泡本身损坏，需逐一检查。
- 分段排查：若灯泡持续亮，可断开驱动电路与IGBT的连接，再次通电测试，若灯泡亮度恢复正常，说明故障在驱动电路；若仍亮亮，则需检查整流桥、滤波电容等前级电路。
故障修复与复测
- 确认故障点后,更换损坏元件（如IGBT、整流桥等），注意更换IGBT时需同时检查驱动电阻、稳压二极管等关联元件。
- 修复后重新串灯泡检测,确保灯泡状态正常，再拆除灯泡，恢复原电路进行通电试机。
适用场景与局限性
适用场景：
- IGBT更换后的安全通电：避免因驱动电路或谐振电路故障导致新IGBT损坏。
- 短路故障初步定位：快速判断AC输入至DC输出整流环节是否存在短路。
- 电源板维修：适用于包含变压器或开关电源的电路板初级检测。
局限性：
- 无法检测软故障：如驱动脉冲异常、轻微漏电等，灯泡可能无法指示。
- 功率限制：仅适用于220V电压的串联，不适用于低压电路检测。
- 干扰启动过程：灯泡的限流作用可能影响电磁炉正常启动时的电流冲击，需结合经验判断。
常见故障与灯泡状态对应表
| 故障部位 | 灯泡状态 | 可能原因 |
|---|---|---|
| 整流桥短路 | 持续明亮 | 整流桥内部击穿 |
| IGBT击穿 | 持续明亮 | IGBT C-E极短路 |
| 滤波电容失效 | 微亮后闪烁 | 电容容量下降或漏电 |
| 驱动电路故障 | 通电后瞬间亮后熄灭 | 脉冲异常导致IGBT误触发 |
| 电源线开路 | 灯泡不亮 | 插头松动或内部导线断裂 |
| 正常电路 | 微亮后渐暗 | 启动电流正常，限流作用消失 |
安全注意事项
- 防触电措施：操作时佩戴绝缘手套，避免手部同时接触火线与零线。
- 元件散热：大功率灯泡长时间通电可能发热，需远离易燃物。
- 逐步断电：检测过程中若发现异常，立即拔掉电源插头，而非仅关闭开关。
- 专业辅助：对于复杂故障，建议结合示波器检测驱动波形，避免误判。
相关问答FAQs
Q1：为什么串灯泡检测时选择40W-100W的白炽灯，而不是LED灯？
A1：白炽灯的灯丝电阻具有正温度特性，冷态电阻较小，通电后因发热电阻增大，能自动限制电流，起到“软启动”保护作用，而LED灯为恒流源器件，串联后无法有效限制短路电流，且其内部驱动电路可能被高压击穿，反而失去检测意义，白炽灯的亮度变化直观反映电流大小，便于判断故障类型。
Q2：串灯泡检测后灯泡微亮，但拆除灯泡通电后保险丝仍熔断，是什么原因？
A2：这种情况可能是电路存在“软故障”或瞬时过压，谐振电容C3容量下降导致谐振频率偏移，或驱动电路输出脉冲宽度异常，在正常工作时电流过大烧断保险丝，建议用示波器检测IGBT的G极驱动波形，检查是否为标准的18-20V脉冲；同时测量谐振电容容量，若容量低于标称值20%则需更换，电网电压波动或内部干扰也可能导致瞬时过流，可尝试在电源端并接一个0.1μF/AC250V的电容滤波。
