电源板5V电压低维修是一个在电子设备维护中较为常见但又需要细致排查的问题,5V电压作为许多电子系统的核心供电，其稳定性直接关系到整个设备的正常运行，当出现5V电压偏低的情况时，可能的原因多种多样，涉及从市电输入到最终电压输出的每一个环节，需要维修人员具备一定的电子电路基础和逻辑分析能力，通过逐步排查来定位故障点并进行修复。
在进行任何维修操作之前,安全是首要前提，必须确保设备已完全断电，并等待大容量滤波电容充分放电，避免触电或损坏元器件，维修过程中，建议使用隔离变压器，以防止因热地线等问题造成仪器损坏或安全事故，准备好必要的维修工具，如万用表（最好有直流电压档、电阻档、二极管档）、示波器（用于观察波形质量）、电烙铁、吸锡器、焊锡、松香、放大镜（用于观察细微焊点和元件）以及可能需要替换的备件。

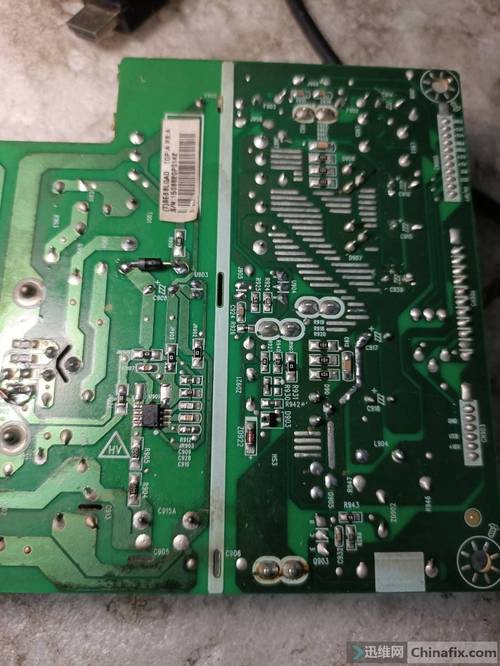

维修的第一步是进行外观初步检查,仔细观察电源板上的元器件是否有明显异常，如电容顶部鼓包、漏液或炸裂，这是电解电容失效的典型特征，也是导致电压输出不稳或偏低的常见原因之一，检查电阻是否有烧焦、变色或断裂的痕迹，特别是功率电阻，容易因过流而损坏，观察二极管、三极管、集成电路等元件是否有烧焦的痕迹或虚焊、脱焊的现象，检查电源板上的铜箔走线是否有因电流过大而烧断、腐蚀或氧化的情况，这些都会影响电流的正常传输，对于有保险丝的电源板，应首先检查保险丝是否熔断，若熔断，切勿直接更换后通电，必须先排查导致保险丝熔断的短路或过流故障。
外观检查无明显异常后,接下来可以通电进行初步电压测量，使用万用表直流电压档，测量电源板交流输入端是否有正常的市电电压（如220VAC），若无，则需检查电源线、插头以及前级开关是否正常，若交流输入正常，则继续测量关键测试点的电压，对于常见的开关电源，通常先测量PFC（功率因数校正）电路的输出电压（若有PFC电路，通常为380V左右），若无此电压或异常，则问题可能出在PFC电路本身或其前级，若PFC电压正常，则重点测量开关变压器初级侧的供电是否正常，如控制芯片（如UC384X系列、TL494等）的供电脚电压，以及开关管（如MOSFET）的栅极驱动波形（需用示波器观察），开关管是开关电源的核心，若其不工作、工作在弱振状态或驱动不足，均会导致次级输出电压低。
若初级侧关键电压和波形基本正常,则故障很可能出在次级整流滤波电路或反馈电路，次级整流电路通常由整流二极管（或快恢复二极管、肖特基二极管）和滤波电容组成，整流二极管若存在正向压降过大、反向漏电流过大或开路故障，会导致整流效率下降，使输出电压降低，可以用万用表的二极管档测量整流二极管的正向压降，正常情况下肖特基二极管约0.3-0.5V，快恢复二极管约0.7-1V，若压降明显偏大或反向电阻过小，则需更换，滤波电容若容量衰减、ESR（等效串联电阻）增大或漏电，会导致滤波效果变差，电压带载能力下降，空载时电压可能正常，但加载后电压显著降低，可以用电容表测量电容容量，或用万用表电阻档粗略判断（充电过程是否正常，有无短路或漏电迹象）。
反馈电路是维持输出电压稳定的关键,常见的反馈方式有直接取样反馈（如光耦PC817、TL431组合）和变压器耦合反馈，若反馈电路出现故障，会导致控制芯片误判，从而调整开关管的占空比，使输出电压偏离正常值，TL431的基准端（Ref）、阳极（A）、阴极（K）若异常，会导致其输出电压变化，进而通过光耦改变控制芯片的误差放大器输出，光耦若内部发光二极管或光敏三极管损坏，也会导致反馈信号中断或异常，维修时，可以测量TL431各脚电压是否正常，光耦的输入端（1、2脚）是否有导通压降（约1V左右），输出端（3、4脚）在正常工作时应有电压变化，若反馈电路元件损坏，需进行更换。
负载过重也会导致电源板5V电压降低,这种情况表现为空载或轻载时电压正常，接入负载后电压显著下降，需要断开负载，在电源板输出端接一个假负载（如汽车灯泡或功率电阻），测量输出电压是否恢复正常，若恢复正常，则说明故障在负载侧，需检查负载电路是否存在短路、漏电或元件损坏导致电流过大，若接假负载后电压仍然偏低，则故障仍在电源板本身。
为了更清晰地梳理排查思路和常见故障点,以下表格列出了一些可能导致5V电压低的常见原因及对应的检查方法：
| 可能故障部位 | 常见故障元件/现象 | 检查方法与判断依据 |
|---|---|---|
| 交流输入及滤波 | 保险丝熔断、电源线断、浪涌吸收坏 | 测量交流输入电压，检查保险丝通断，浪涌吸收元件（如压敏电阻、MOV）是否短路。 |
| PFC电路（若有） | PFC控制芯片坏、MOSFET坏、升压电感坏 | 测量PFC输出电压是否为380V左右，检查PFC芯片供电及驱动波形，MOSFET是否击穿。 |
| 主电源控制芯片 | 芯片损坏、供电异常、基准电压异常 | 测量芯片供电脚电压，基准电压脚（如UC384X的8脚）电压是否正常（通常为5V）。 |
| 开关管（MOSFET/三极管） | 开关管击穿、开路、驱动不足 | 测量开关管D/S极或C/E极间电阻，检查栅极驱动波形是否正常（幅值、频率）。 |
| 开关变压器 | 变压器匝间短路 | 测量初级、次级绕组直流电阻是否正常，有无短路迹象。 |
| 次级整流滤波电路 | 整流二极管坏（开路/正向压降大/漏电）、滤波电容失效（容量减小/ESR大/漏电） | 用万用表二极管档测二极管，用电容表或替换法判断电容。 |
| 反馈电路 | TL431坏、光耦坏、采样电阻变值、稳压管坏 | 测量TL431各脚电压，光耦输入输出特性，采样电阻阻值是否准确。 |
| 负载电路 | 负载短路、负载过重 | 断开负载，接假负载，观察输出电压是否恢复正常。 |
| 铜箔走线与焊点 | 铜箔断裂、虚焊、冷焊 | 观察铜箔连接，用放大镜看焊点，必要时重新焊接可疑焊点。 |
在维修过程中,对于更换元件的操作需要格外小心，焊接时注意温度控制，避免长时间加热导致元件损坏或铜箔脱落，更换电解电容时，要注意其耐压值、容量和尺寸是否与原规格一致，更换半导体元件（如二极管、三极管、集成电路）时，要确保型号正确或参数兼容，并注意极性，更换后，不要立即长时间通电，最好先进行短时通电测试，观察是否有异常现象（如冒烟、异味），再用万用表和示波器测量关键点电压和波形，确认正常后再接入负载。
电源板5V电压低的维修是一个系统性的工作,需要遵循“先外后内、先易后难、先静态后动态、先电源后负载”的原则，从简单的保险丝、外观检查入手，逐步深入到电路的各个功能模块，借助万用表、示波器等工具进行测量和分析，结合电路原理图和维修经验，最终定位故障点并进行修复，在维修过程中，耐心细致和严谨的逻辑思维至关重要，切忌盲目更换元件，以免扩大故障范围。
相关问答FAQs：
问题1：维修电源板5V电压低时，如果发现滤波电容鼓包，是否直接更换同规格电容就能解决问题？
解答：滤波电容鼓包是电容失效的典型表现，直接更换同规格电容是必要的步骤，但并不能保证一定能完全解决问题，电容鼓包通常是由于长时间工作在高温、高压或纹波电流过大的环境下导致的，其背后可能存在其他诱因，如果整流二极管存在轻微漏电或驱动电路导致开关频率异常，可能会使电容承受过大的纹波电流而加速老化，在更换电容后，应进一步检查电路中可能导致电容工作异常的其他元件，如整流二极管、开关管驱动波形、负载是否过重等，并测量更换后电容两端的纹波电压是否在正常范围内，以确保从根本上解决问题，而不仅仅是更换一个损坏的元件。
问题2：在测量电源板5V输出电压时，发现空载电压正常，但接入负载后电压大幅下降，这通常是什么原因造成的？
解答：空载电压正常而接入负载后电压大幅下降，通常表明电源板的带载能力不足，主要原因可能集中在以下几个方面：一是次级整流滤波电容容量减小或ESR增大，导致滤波效果差，无法提供足够的瞬时电流，负载稍重时电压跌落；二是整流二极管性能不良，如正向压降过大或动态内阻增大，在通过较大电流时导致压降显著增加，从而使输出电压降低；三是开关电源的反馈环路存在问题，例如TL431、光耦或相关取样电阻异常，导致控制芯片在负载加重时未能正确调整占空比以提升输出电压；四是负载本身存在短路或严重过流情况，导致电源保护电路动作（若有）或输出电流过大超出电源承受能力；五是初级侧的开关管驱动不足或开关变压器存在轻微匝间短路，导致能量传输效率降低，维修时，应先断开负载，接假负载测试，若电压恢复正常，则重点检查负载电路；若电压仍低，则需依次检查次级整流滤波元件、反馈电路以及初级侧的驱动和变压器等部分。
