蓝牙Mesh技术规范详解
蓝牙Mesh是一种基于蓝牙低功耗技术的网络拓扑，旨在解决传统蓝牙技术在构建大规模设备网络（如智能家居、工业物联网）时的局限性，它允许成百上千个设备在一个网络中进行相互通信，实现了设备间的多对多、多跳、低功耗的可靠通信。
（图片来源网络，侵删）
核心目标与解决的问题
在蓝牙Mesh出现之前，蓝牙设备通信主要依赖于点对点或点对多点模式（如广播）,这种方式在构建大规模网络时存在以下问题：
- 连接数量有限：一个经典蓝牙或BLE设备同时连接的从设备数量非常有限。
- 网络范围受限：设备必须在主设备的直接通信范围内,无法覆盖更广的区域。
- 可靠性差：广播消息不可靠，容易丢失,且无法确认接收。
- 功耗管理复杂：在星型网络中，中心节点（如手机）会成为瓶颈,且需要持续在线。
蓝牙Mesh的目标就是解决这些问题，构建一个自愈、可扩展、低功耗的设备网络。
核心架构与概念
蓝牙Mesh的架构与传统蓝牙完全不同，它不依赖中心化的控制器（如手机或网关），其核心是“节点”和“层”。
核心组件
-
节点
（图片来源网络，侵删）- 定义：网络中的任何设备，如灯泡、开关、传感器、门锁等。
- 分类：
- 中继器：只负责转发消息，本身没有特定功能,它扩展了网络的范围。
- 朋友节点：在低功耗节点（如传感器）休眠时，为其暂存消息，当低功耗节点醒来时，朋友节点将消息转发给它,这解决了低功耗设备无法实时接收消息的问题。
- 低功耗节点：使用BLE 5.0的“延长连接”模式，大部分时间处于休眠状态，以节省电量,通过朋友节点间接通信。
- 代理节点：作为蓝牙Mesh网络与经典蓝牙/BLE设备之间的桥梁,手机上的一个App可以通过代理节点与Mesh网络中的设备通信。
-

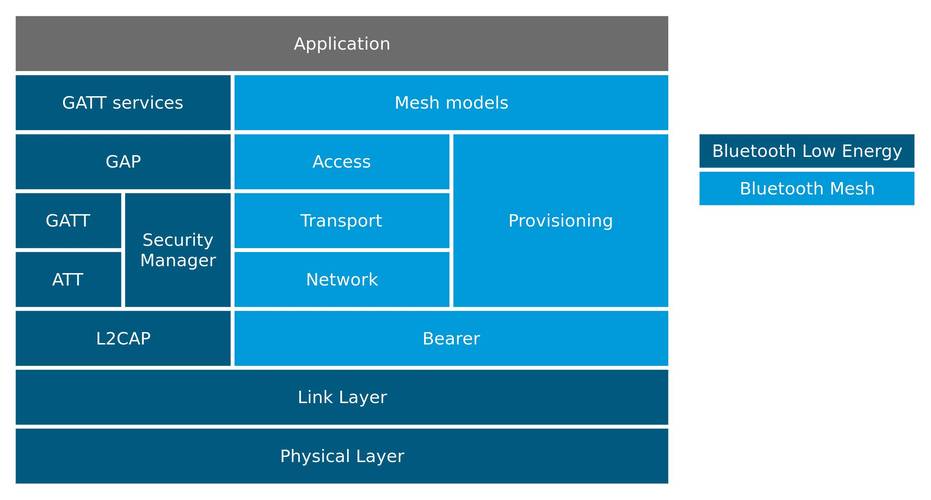

层
- 网络层：负责设备间的消息路由和转发，确保消息能够跨越多个节点到达目的地,这是Mesh网络的核心。
- 基础层：建立在网络层之上，定义了设备如何被控制，它提供了标准的“模型”,即设备的功能定义。
- 上层：包括配置模型和访问层。
- 配置模型：用于设备入网、配置、管理和故障排除。
- 访问层：定义了应用程序如何使用基础层提供的服务。
关键概念
-
模型
- 定义：模型是蓝牙Mesh功能的基石，它定义了一个设备的行为、属性和消息。
- 组成：
- 服务器模型：提供数据或功能，一个灯泡就是一个服务器模型，它包含“亮度”、“开/关”等属性，并能响应“设置亮度”等消息。
- 客户端模型：请求或消费数据，一个开关就是一个客户端模型，它会发送“开灯”的消息。
- 标准模型 vs. 自定义模型：
- 标准模型：由蓝牙技术联盟定义，确保不同厂商的设备可以互操作。通用照明模型、传感器模型、时间模型等。
- 自定义模型：厂商可以根据自己的需求定义独特的模型,实现差异化功能。
-
地址
- 单播地址：唯一标识网络中的单个节点。
- 组播地址：标识一组节点（“所有客厅的灯”）,一个节点可以属于多个组。
- 虚拟地址：标识一组具有特定功能的节点，与物理位置无关（“所有色温可调的灯”）,这提供了极大的灵活性。
-
发布与订阅
（图片来源网络，侵删）- 发布：一个节点（如传感器）定期向一个组播地址或虚拟地址发送消息（如“温度为25°C”）。
- 订阅：一个或多个节点（如空调、窗户）订阅这个地址，一旦收到该消息，就执行相应操作（如“如果温度>26°C，则开启空调”）,这种解耦的通信方式是Mesh网络强大的原因。
工作原理：消息是如何传递的？
蓝牙Mesh的核心是多跳路由。
- 发送消息：节点A（开关）要发送一条消息给节点D（灯泡）。
- 广播与中继：
- 节点A将消息发送给其所有邻居节点（节点B和节点C）。
- 节点B和节点C接收到消息后，并不会直接转发，而是先将其放入一个转发缓存中，并启动一个随机定时器。
- 定时器到期后，节点B和节点C再将消息广播给它们的邻居（除了消息来源的方向）。
- 到达目的地：
- 节点D（灯泡）在第一次听到来自节点B或节点C的消息时，就会处理该消息,并发送一个确认。
- 一旦原始发送者（节点A）收到确认，就知道消息已成功送达,并从转发缓存中删除该消息。
- 即使节点C的路径因故障中断，节点B的路径仍然可能将消息送达，从而保证了网络的可靠性和自愈性。
主要特性与优势
- 大规模网络：单个网络理论上可支持超过32,000个节点。
- 低功耗：专为电池供电设备设计，结合了BLE 5.0的低功耗特性和朋友节点机制。
- 可靠性：多跳路由和消息确认机制确保了数据包的高送达率。
- 易用性与安全性：
- 轻松配置：使用智能手机App或配置工具,只需几步即可将设备加入网络。
- 强大的安全性：采用网络层和应用层双重加密，以及密钥分层管理（设备密钥、网络密钥、应用密钥）,确保网络免受未授权访问和攻击。
- 互操作性：基于标准模型，不同厂商的设备只要通过蓝牙SIG认证,就可以无缝协同工作。
- 灵活性：通过发布/订阅模型，可以轻松创建复杂的自动化场景,而无需修改任何设备的固件。
蓝牙Mesh vs. 传统蓝牙
| 特性 | 蓝牙Mesh | 传统蓝牙 (点对点/星型) |
|---|---|---|
| 网络拓扑 | 多对多、网状 | 一对多、星型 |
| 通信范围 | 大，通过中继器扩展 | 小，受限于设备间距离 |
| 节点数量 | 极大 (数万级) | 有限 (lt;10个) |
| 可靠性 | 高，多跳路由和确认机制 | 低，广播易丢失，连接易中断 |
| 中心节点 | 不需要，去中心化 | 需要 (手机、Hub) |
| 功耗 | 极低 (针对电池设备) | 取决于角色，连接时功耗较高 |
| 主要应用 | 智能家居、工业物联网、楼宇自动化 | 音频传输、文件传输、简单外设连接 |
典型应用场景
- 智能家居：控制全屋的灯光、窗帘、空调、门锁等，实现场景联动（如“回家模式”一键开启灯光、空调和音乐）。
- 智能建筑：管理大型办公楼的照明、暖通空调、占用检测和环境监控,实现节能减排。
- 工业物联网：在工厂、仓库中监控设备状态、追踪资产、管理环境参数，构建工业4.0解决方案。
- 智慧城市：用于智能路灯、停车引导、环境监测站等公共设施的管理。
如何开始开发蓝牙Mesh？
- 硬件：需要一个支持蓝牙5.0或更高版本的SoC（系统级芯片），如Nordic的nRF52系列、TI的CC2640R2F等。
- 软件栈：
- 官方推荐：使用Nordic nRF Connect SDK 或 Texas Instruments SimpleLink™ SDK,它们都集成了经过认证的蓝牙Mesh协议栈。
- 开源方案：Zephyr RTOS 也提供了强大的蓝牙Mesh支持。
- 开发工具：
- nRF Connect for Mobile：一款功能强大的手机App，可用于设备 provisioning、网络配置、消息发送和调试。
- 蓝牙Mesh配置工具：用于在产品量产时烧录网络密钥和地址。
- 认证：如果希望产品带有“Works with Bluetooth Mesh”徽标,必须将其设计提交给蓝牙技术联盟进行认证测试。
蓝牙Mesh技术规范通过引入创新的网状网络架构、模型化设计和发布/订阅机制，成功地将蓝牙技术的应用范围从设备间连接扩展到了大规模设备网络，它以其可靠性、低功耗、易用性和互操作性，正在成为构建下一代物联网应用,尤其是智能家居和工业物联网领域的核心技术标准。
