第一部分：故障现象与初步诊断
在开始拆机之前，首先要确认故障现象,这能帮你快速定位问题。
（图片来源网络，侵删）
常见故障现象：
-
竖线/竖带（最常见）：
- 现象： 屏幕上出现一条或多条垂直的亮线、暗线、彩色线条或闪烁的线条,这些线条通常是静止的。
- 原因： 几乎可以肯定是灯条故障，因为LED灯条是水平排列的，一灯条损坏，对应的光线就会不均匀,形成竖线。
-
横线/横带：
- 现象： 屏幕上出现一条或多条水平的亮线或暗线。
- 原因： 可能是灯条故障，但更常见的是驱动板（T-CON板）故障，驱动板负责控制每一行的显示，如果它出问题，就会出现横线,需要进一步排查。
-
屏幕部分区域亮度不均/发暗：
- 现象： 屏幕的一侧或某个角落比其他区域明显暗很多，像被“蒙上了一层纱”。
- 原因： 灯条故障，该区域的灯珠或灯条整体失效,导致背光不足。
-
屏幕闪烁或时亮时灭：
（图片来源网络，侵删）- 现象： 整个屏幕或部分区域闪烁，或者开机时亮一下就灭了,但声音正常。
- 原因： 可能是灯条故障（内部接触不良或驱动电压不稳），也可能是电源板或高压板（如果电视有）的问题。
初步诊断步骤：
-
确认是灯条问题还是屏幕问题（最重要的一步！）
- 方法： 打开电视,用手机手电筒照在屏幕上。
- 判断：
- 如果能隐约看到手机光照下的图像，说明逻辑板（主板）和屏幕本身是好的，问题出在背光系统，即灯条、驱动板或电源板。
- 如果完全看不到任何图像，只有黑屏，那问题可能更复杂,不一定是灯条。
-
进入工程菜单（如果可行）
- 部分电视可以通过特定的按键组合（如“音量减”+“频道”等，不同品牌组合不同，需自行搜索）进入工程菜单。
- 在工程菜单中，可以单独关闭或打开背光。
- 操作： 如果进入工程菜单后，关闭背光，屏幕图像消失（但声音还在）；打开背光，屏幕亮起但有竖线，这基本就100%是灯条故障了。
第二部分：准备工作与工具
在动手之前,请务必做好准备。
所需工具：
- 螺丝刀套装： 通常需要十字和一字螺丝刀,电视上可能会用到特殊的内六角或星形螺丝。
- 塑料撬棒/卡片： 用于安全地撬开塑料卡扣,避免划伤外壳。
- 万用表： 必备工具，用于测量电压和电阻,判断灯条好坏。
- 电烙铁和焊锡丝： 用于更换灯珠或修复断点。
- 助焊剂： 让焊接更容易。
- 镊子： 用于夹取微小的元件。
- 绝缘胶带： 如 Kapton 胶带（聚酰亚胺胶带），耐高温,用于修复。
- 备用LED灯珠： 如果打算自己换灯珠，需要购买同型号、同电压的LED灯珠。
- 防静电手环： 保护敏感的电子元件,非必需但推荐。
准备工作：
- 安全第一！ 务必拔掉电视电源线！ 并等待几分钟,让内部大电容完全放电。
- 选择合适的维修场地。 在一个光线充足、干净、平坦的桌面上进行。
- 记录拆卸过程。 用手机拍照或记笔记，记录每个螺丝的位置和拆卸顺序,方便后续安装。
- 准备好备件。 如果确定要更换灯条,最好提前购买同型号的备用灯条。
第三部分：拆卸与维修流程
拆卸电视后盖
- 将电视屏幕朝下，铺上柔软的布或毛巾,防止刮伤屏幕。
- 拧下电视后壳上的所有螺丝,注意区分不同长度和类型的螺丝。
- 用塑料撬棒从缝隙处轻轻撬开卡扣，慢慢分离后盖，动作要轻柔,避免暴力掰断塑料卡扣。
定位灯条
- 拆下后盖后，你会看到一块大的电路板（电源板/主板）和屏幕背面的金属背板。
- 找到连接屏幕和主板的排线，小心地拔掉，拔排线时，要捏住接口的塑料卡扣向外拉,不要直接拉线。

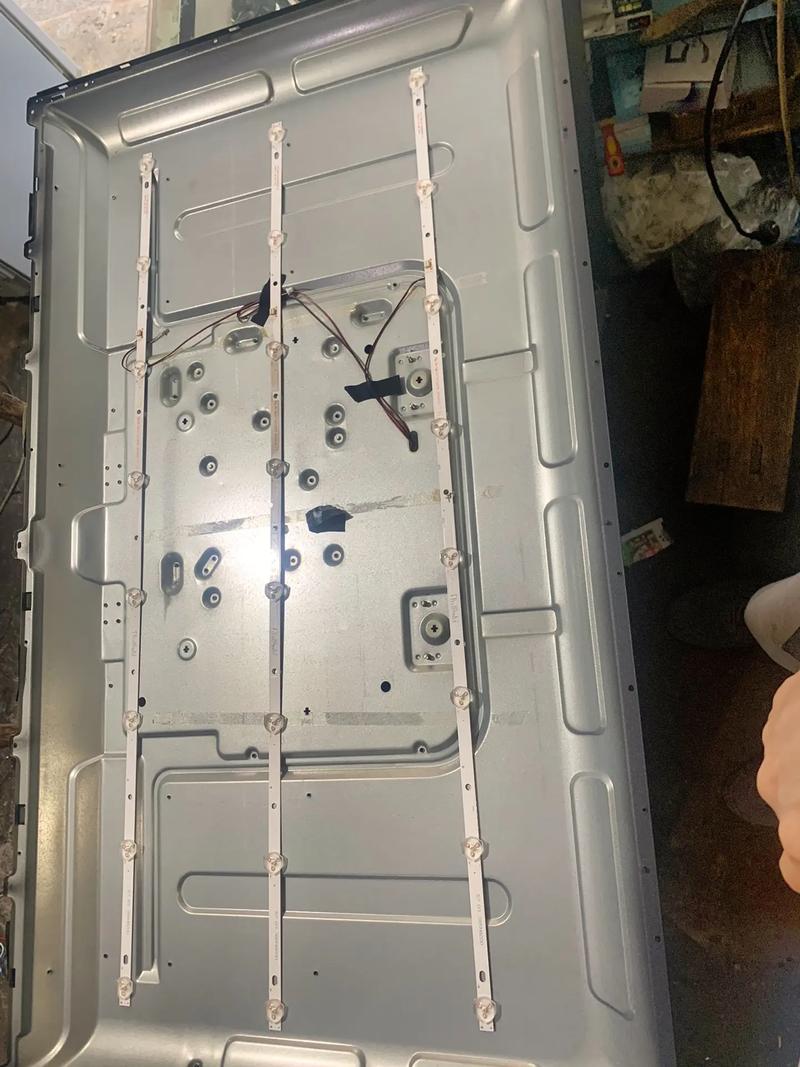

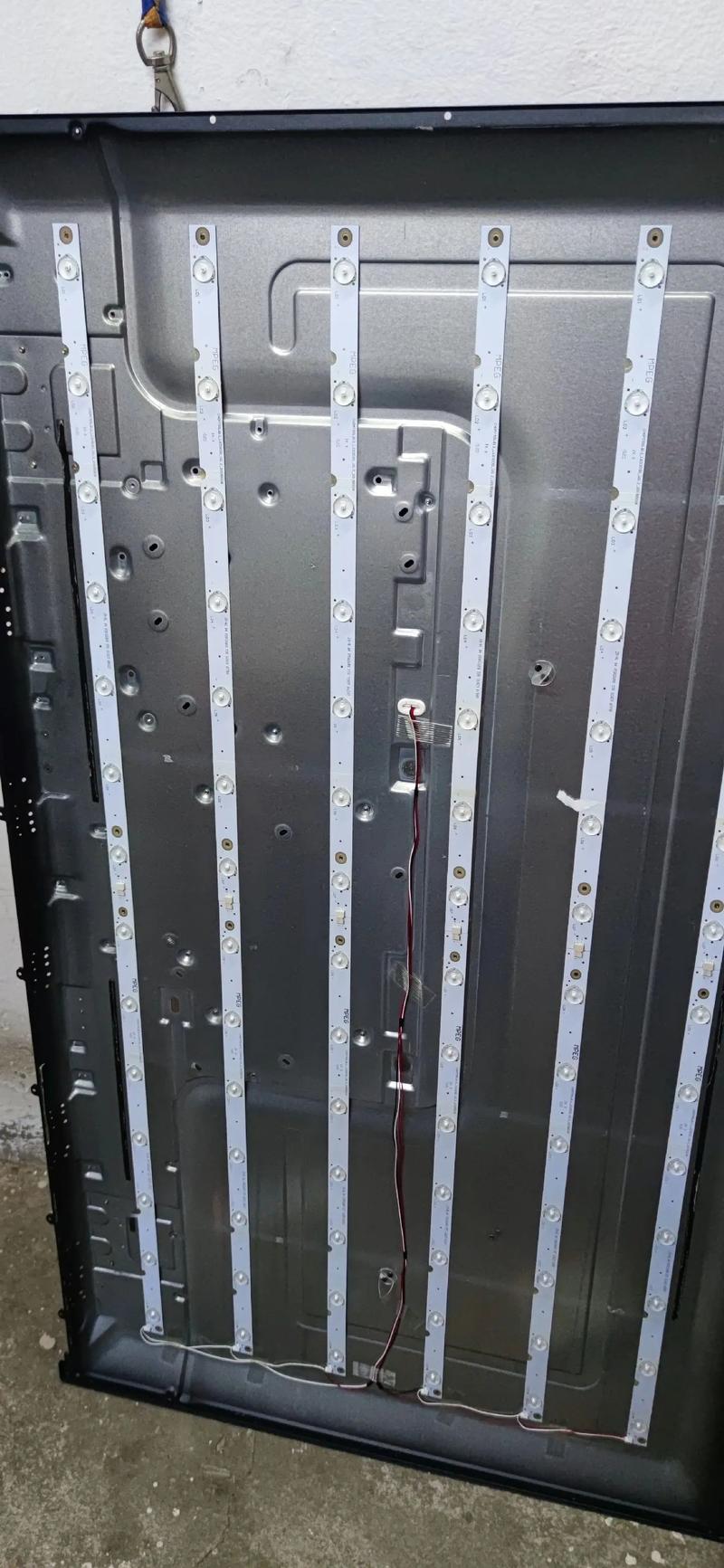

- LED灯条会安装在屏幕四边或四周，用几颗螺丝固定在金属背板上,有些电视的灯条是粘在屏幕边框上的。
- 记下灯条的位置和连接方式，然后拆下固定螺丝，断开灯条与驱动板（或电源板）的连接线。
检测灯条（关键步骤）
这里有几种检测方法,从简到繁：
（图片来源网络，侵删）
方法A：替换法（最简单、最推荐）
- 操作： 如果你有同型号的备用灯条，直接替换上去，通电测试，如果问题解决，说明原灯条坏了，这是最快、最准确的方法。
方法B：分段检测法（适用于多灯条串联）
- 操作： 很多电视的灯条是串联的，由一个驱动板统一供电，你可以分段测试。
- 找到灯条输入端和输出端的连接线。
- 用万用表的直流电压档，测量驱动板输出给灯条的电压（通常是24V、48V、56V等，具体看电视型号，可在电源板或驱动板上找到标签）。
- 将万用表表笔依次接到每一段灯条的输入和输出端，正常情况下，每一段的压降应该相近（比如都是2-3V）。
- 如果某一段的输入端有电压，而输出端没有或电压异常低，那么故障就在这一段。
方法C：电阻法（判断灯珠是否击穿）
- 操作：
- 将万用表调到二极管档或电阻档。
- 用表笔依次接触灯条上每个LED灯珠的两极。
- 正常情况： 好的LED灯珠会微亮一下（二极管档），或者显示一个很小的固定电阻值（几十到几百欧姆）。
- 故障情况：
- 无穷大（OL）： 说明这个灯珠内部断路，不发光了,这是最常见的故障。
- 电阻为0或非常小： 说明这个灯珠被击穿短路了，它会“偷走”电流,导致它后面的灯珠都不亮。
维修灯条
根据检测结果,选择维修方案：
方案A：更换整条灯条（最省事）
- 适用情况： 灯条损坏严重、多处断路或短路,或者你对焊接没有信心。
- 操作： 在网上购买与原电视型号完全匹配的LED灯条，安装回去即可，注意连接线的方向,通常有防呆设计。
方案B：更换损坏的LED灯珠（最经济）
- 适用情况： 只有一两个或少数几个灯珠损坏。
- 操作：
- 拆下坏灯珠： 用电烙铁加热灯珠的两个焊点,用镊子夹住取下。
- 清洁焊盘： 用吸锡器清理焊盘上多余的焊锡。
- 焊接新灯珠： 将新的LED灯珠对准位置，用镊子夹好，先焊一端固定，再焊另一端，注意正负极！LED有方向性，装反了不亮，通常灯条上会有“+”和“-”标记。
- 加固： 如果灯条上的铜箔有轻微断裂，可以用绝缘胶带从背面贴住固定,防止进一步断裂。
方案C：修复断开的铜箔线
- 适用情况： 灯条上的铜箔走线因外力或老化而断裂。
- 操作：
- 用万用表找到断点的两端。
- 用小刀或砂纸轻轻刮掉断点两端的绿漆,露出光亮的铜箔。
- 用一根细的导线（可以用漆包线）,将断点两端连接起来。
- 用电烙铁焊好，并用绝缘胶带包裹好,防止短路。
第四部分：安装与测试
- 将修复好的灯条或新灯条按照原样装回金属背板,拧好螺丝。
- 重新连接好灯条与驱动板的连接线,以及屏幕的排线。
- 小心地合上电视后盖，扣紧所有卡扣,拧上所有螺丝。
- 连接电源，开机测试！ 观察屏幕是否恢复正常,没有竖线或暗区。
第五部分：注意事项与常见误区
- 安全第一： 再次强调，断电操作！电视内部有大容量电容,即使断电后也可能带电。
- 防静电： 人体静电可能损坏精密的驱动板或逻辑板,操作前可以触摸一下金属水管等接地物体。
- 型号匹配： 购买新灯条时，一定要提供电视的品牌、型号、屏幕尺寸、屏幕分辨率（如1920x1080），确保买对，不同型号的灯条接口、电压、长度都可能不同。
- 不要轻易动屏幕： 屏幕是电视最脆弱、最昂贵的部分，非专业人士不要轻易拆卸,否则很容易造成永久性损坏。
- 不要过度加热： 焊接时，电烙铁温度不宜过高，焊接时间不宜过长,以免烫坏铜箔或LED灯珠本身。
- 如果没把握，寻求专业帮助： 如果以上步骤让你感到困难，或者维修后问题依旧，建议将电视送到专业的维修店，毕竟电视内部结构复杂,安全是第一位的。
希望这份详细的指南能帮助你成功修复你的液晶电视！祝你好运！
