《电磁炉通用维修技术完全掌握》

前言：为什么电磁炉维修值得掌握？

电磁炉作为现代厨房的常用电器,其核心部件功率大、工作环境恶劣（高温、潮湿），因此故障率相对较高，它的电路结构相对规整，原理清晰，一旦掌握了核心要点，维修成功率非常高，掌握电磁炉维修技术，不仅能为您自己和家人节省维修费用，更能带来巨大的成就感。

第一部分：理论基础篇 —— 知其所以然

在动手之前,必须先懂原理，电磁炉的维修，本质上是电路分析和故障排查。

1 电磁炉的核心工作原理

电磁炉并非像传统炉灶那样通过“火”加热，而是利用电磁感应原理。

1. 交流电整流滤波： 市电（220V AC）经过桥式整流和电容滤波，变成约310V的直流电。
2. IGBT开关与谐振： 控制电路以极高的频率（通常是20-40kHz）驱动一个叫做IGBT（绝缘栅双极型晶体管）的功率开关元件，使其高速地导通和截止。
3. 产生高频电流： IGBT的开关动作，将直流电“切割”成高频脉冲电流，送入线盘（L）与谐振电容（C）组成的LC串联谐振电路。
4. 产生磁场与涡流： 高频电流在线盘周围产生强大的高频交变磁场，当含铁质（导磁）的锅具放置在炉面上时，磁力线会穿过锅底，在锅底产生强大的涡流。
5. 焦耳热效应： 涡流在锅具内部流动时，因为锅具本身的电阻而产生大量的热量，从而实现烹饪。

一句话总结： 市电 → 整流滤波 → IGBT高频开关 → LC谐振 → 产生高频磁场 → 锅底产生涡流 → 生热。

2 电磁炉的五大核心系统

一个完整的电磁炉可以看作是由五个相互关联的系统组成的：

1. 主电源系统： 提供整机工作的能量来源。

   • 组成： 保险丝、压敏电阻、 thermistor (热敏电阻)、桥式整流堆、滤波电容。
   • 作用： 将220V交流电转换为稳定的310V直流电，并防止电网电压异常（浪涌、高压）损坏后续电路。

2. 同步振荡及功率驱动系统： 电磁炉的“心脏”和“肌肉”。

   • 组成： IGBT、驱动芯片（如TA8316S、HA161136等）、取样电阻（R15/R50等）、线盘、谐振电容。
   • 作用： 接收控制板的指令，精确控制IGBT的导通时间，从而输出不同的功率，通过检测IGBT两端的电压与电流，与市电同步，确保在最佳时机开关IGBT，防止IGBT和锅体过热。

3. 控制及检测系统： 电磁炉的“大脑”。

   • 核心： 主控MCU（微控制器）。
   • 输入（感知）： 面板按键、锅具检测线圈（CT）、IGBT温度传感器（RT1）、炉面温度传感器（RT2）、电压检测电路。
   • 输出（决策）： 驱动信号、风扇控制信号、蜂鸣器信号、LED显示信号。
   • 作用： 根据用户的操作（设定功率、温度）和传感器反馈的信息，计算出最佳的PWM（脉冲宽度调制）信号，送给驱动系统，并执行保护逻辑（如过压、过流、过热保护）。

4. 电源供给系统： 为控制板和风扇提供低压直流电。


   （图片来源网络，侵删）
   • 组成： 变压器、78xx系列稳压芯片（如7805、12V）、三端稳压器。
   • 作用： 将220V交流电降压、整流、稳压后，为MCU、显示面板、风扇等提供稳定的工作电压（通常是+5V、+12V、+18V）。

5. 人机交互及保护系统： 用户界面和安全保障。

   • 组成： 按键/触摸面板、LED/LCD显示屏、蜂鸣器、风扇。
   • 作用： 提供操作接口，显示工作状态，发出提示音，并通过强制散热来保障安全。

第二部分：维修工具与安全篇 —— 工欲善其事，必先利其器

1 必备工具

• 基础工具： 螺丝刀套装（含内六角）、镊子、尖嘴钳、吸锡器、松香、焊锡丝。
• 测量工具（重中之重）：
  • 数字万用表： 必备！用于测量电压、电阻、通断、二极管，推荐带电容和频率测量功能。
  • 示波器： 进阶必备！是诊断同步振荡、驱动波形等疑难杂症的“火眼金睛”。
• 辅助工具： 电烙铁（建议可调温）、热风枪、酒精、棉签、小刷子、散热硅脂。

2 维修安全准则（重中之重！）

电磁炉内部存在高压,维修时务必遵守以下规则：

1. 断电维修： 维修前务必拔掉电源插头，不要迷信“只断电不拔插”也能维修，这是极度危险的。

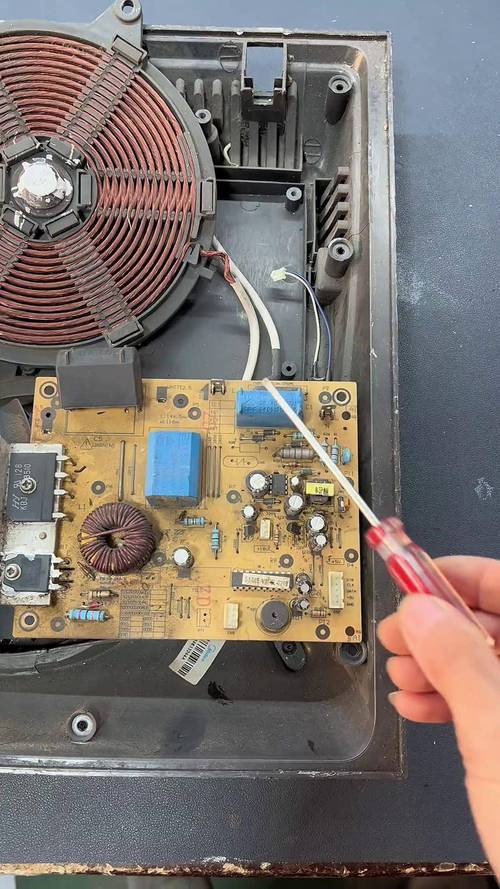

2. 放电操作： 维修前，用螺丝刀的金属部分（带绝缘手柄）去触碰滤波电容（通常是400V/4uF以上的大电容）的两个引脚，对其进行放电，否则，即使断电，电容中储存的高压电也足以电击人或损坏万用表。
3. 隔离法： 拆机后，将电路板与外壳、面板分离，放置在绝缘的工作台上。
4. 单手操作： 测量高压部分时，尽量用单手操作，另一手放在背后，避免形成电流回路。
5. 确认保险丝状态： 如果保险丝烧毁，在更换前必须查明故障原因，否则会再次烧毁，甚至扩大故障。
6. 上电测试： 初次上电测试时，最好使用隔离变压器（1:1），或将串联一个220V/100W-200W的白炽灯泡（俗称“限流灯泡”），如果电路存在严重短路，灯泡会亮起，起到限流保护作用，避免炸机。

第三部分：维修流程与诊断篇 —— 系统化排查，拒绝瞎蒙

遵循科学的流程,可以事半功倍，避免走弯路。

1 询问与观察法

• 问用户： “什么时候坏的？” “当时在做什么？” “之前有什么异常现象（如异响、焦糊味）？” 这些信息是判断故障方向的宝贵线索。
• 看外观： 观察保险丝是否明显炸裂、烧黑；查看电容是否有鼓包、漏液；检查IGBT是否有炸裂、炸孔；查看电路板是否有明显的烧毁痕迹或进水腐蚀。

2 测量与判断法（核心流程）

第一步：测主电源

1. 拔掉插头,用万用表电阻档（200kΩ档）测量电源插头两端的电阻。
   • 正常： 显示一个较大的阻值（几十到几百kΩ），这是热敏电阻的阻值。
   • 阻值无穷大或为0： 前者通常是保险丝熔断，后者是压敏电阻或整流桥击穿短路。
2. 拆机,找到保险丝。
   • 保险丝完好： 故障通常在低压控制部分或同步/驱动部分。
   • 保险丝熔断： 必须先查原因！ 重点检查压敏电阻、IGBT、整流桥是否击穿短路。

第二步：测关键元件（在确认保险丝熔断原因并更换后，或保险丝完好时进行）

1. 整流桥： 用二极管档测量其四个引脚，正向应有0.5V左右的压降，反向应显示“OL”或无穷大，若正反向导通或短路，则已损坏。
2. IGBT： 这是最高损坏率的元件之一，用万用表二极管档测量：
   • C极（集电极）与E极（发射极）： 正反向均应不通（显示“OL”），若通，则已击穿。
   • G极（栅极）与C/E极： G-C和G-E之间应有一个小的保护二极管，正向压降约0.5V，反向不通，若G-C或G-E短路，则已损坏。
3. 谐振电容： 拔掉一头，用电容档测量其容量是否与标称值相符，并检查是否漏电（电阻档测阻值，应从无穷大缓慢下降，最后稳定在一个大阻值）。
4. 驱动芯片： 测量其供电脚和输出脚对地电压是否正常（通常供电为18V左右，输出为0V或0.7V左右）。
5. 电阻： 重点检查取样电阻（通常为几毫欧到几十毫欧，用万用表低阻档或开路档测量）和限流电阻是否变值或开路。

第三步：上电测试（谨慎操作！）

在排除了明显的短路故障后,可以尝试上电测试，强烈建议使用“限流灯泡”法。

1. 观察待机状态：
   • 插上电（或接通隔离变压器），不按任何键。
   • 正常： 风扇会转一下（几秒后停），面板有初始显示，蜂鸣器“滴”一声，这表示MCU、电源、基本显示电路工作正常。
   • 异常： 无任何反应，风扇不转，无显示，问题在电源供给系统或MCU本身。
2. 测量关键点电压：
   • 低压电源： 测量MCU的VCC（+5V）是否稳定。
   • 驱动电路供电： 测量驱动芯片的VCC（通常是+18V）是否正常。
   • 同步信号： 用示波器测量同步比较器（如LM339）的输入端，应有随市电变化的正弦波。
   • PWM信号： 测量MCU输出给驱动芯片的PWM信号，应有规律的脉冲波形。
3. 试探性加热：
   • 放上合适的锅具,按下开/关键，再按功率+键。
   • 正常： 能听到“滋滋”的高频声，风扇开始转动。
   • 异常：
     • 报警不加热： 通常是锅具检测（CT线圈）问题，或同步/驱动电路问题导致MCU检测到异常而启动保护。
     • 一加热就炸保险/驱动管： 通常是IGBT的驱动电路问题（如驱动芯片、上拉/下拉电阻损坏），导致IGBT处于放大状态而烧毁。
     • 加热功率小/不稳定： 通常是同步电路、电压检测电路、电流检测电路的元件参数发生偏移。

第四部分：常见故障与实战案例篇 —— 对症下药，手到病除

故障现象一：不通电，保险丝烧毁

• 原因分析： 存在严重短路。
• 排查步骤：
  1. 更换同规格保险丝（切记！必须先查原因！）。
  2. 断电,用万用表二极管档测量：
     • 压敏电阻： 是否短路。
     • 整流桥： 是否短路。
     • IGBT： C-E极是否短路。
  3. 如果以上元件均正常,检查滤波电容是否严重漏电或击穿。
• 案例： 一台美的电磁炉，炸保险，测得IGBT的C-E极击穿，更换IGBT后，上电测试，再次炸保险，继续检查，发现驱动芯片（TA8316S）的输出端对地短路，导致IGBT被持续驱动而击穿，更换驱动芯片后，故障排除。

故障现象二：不通电，但保险丝完好

• 原因分析： 低压电源故障、MCU故障、按键板故障。
• 排查步骤：
  1. 测量低压电源输出。+5V、+12V、+18V是否正常，如果无输出，检查变压器、整流二极管、稳压芯片（如7805）。
  2. 如果低压电源正常,检查MCU的供电、复位、时钟电路。
  3. 如果MCU电路正常,检查按键板是否正常（可以用导线短接按键接口，看面板是否有反应，或直接断开按键板连接，看面板是否恢复）。
• 案例： 一苏泊尔电磁炉，插电无反应，保险丝完好，测得+5V电压仅为0.5V，发现7805稳压芯片发烫，测量其输入端有18V，输出端异常，更换7805后，+5V恢复正常，机器修复。

故障现象三：报警“无锅”或“E0”，但不加热

• 原因分析： 锅具检测电路故障。
• 排查步骤：
  1. 换一个确认好的锅具测试,排除锅具问题。
  2. 测量CT电流互感器的次级线圈电阻，是否开路。
  3. 测量CT线圈到主控板的连接线是否断裂。
  4. 测量检波二极管、滤波电容是否损坏。
  5. 用示波器测量MCU的电流检测输入脚,放上锅具后应有变化的电压波形。
• 案例： 一九阳电磁炉，提示E0，换锅无效，测量CT线圈电阻正常，但连接线在根部因长期弯折而断开，重新焊接后，故障排除。

故障现象四：加热功率小，一锅水半天不开

• 原因分析： 同步电路、PWM电路、电压检测电路参数偏移。
• 排查步骤：
  1. 用示波器观察同步比较器的输入波形,是否失真或幅度过低。
  2. 检查同步电路的电阻、电容是否变值。
  3. 检查PWM电路的反馈回路（如电流取样电阻、电压取样电阻）是否阻值变大。
  4. 检查驱动芯片的输出波形是否正常。
• 案例： 一格兰仕电磁炉，加热无力，检查所有元件未见异常，发现一个10kΩ的电阻（在同步电路中）因过热阻值变为20kΩ，更换同精度电阻后，功率恢复正常。

故障现象五：风扇不转，过几分钟后报警关机

• 原因分析： 风扇本身损坏、风扇驱动三极管/继电器损坏、供电异常。
• 排查步骤：
  1. 断电,用手拨动风扇扇叶，是否顺畅，如果卡死，更换风扇。
  2. 测量风扇两端是否有+12V或+18V电压（取决于设计）。
  3. 如果无电压,检查驱动风扇的三极管是否击穿，或控制继电器的三极管/继电器是否损坏。
  4. 如果有电压,但风扇不转，则风扇电机损坏。

第五部分：总结与提升篇

1. 经验积累： 维修技术是“修”出来的，多修、多看、多思考，每次维修都是一次学习，建立一个自己的“故障元件库”，比如某品牌电磁炉的驱动芯片易坏，某个位置的电容易鼓包。
2. 图纸的重要性： 找到对应型号的电路图，能让你对信号流程了然于胸，事半功倍，没有图纸时，要学会根据电路板上的丝印和元件走向，自己绘制局部原理图。
3. 从模仿到创新： 初期可以跟着视频或教程学，但最终要形成自己的诊断逻辑，当遇到疑难杂症时，要敢于挑战，利用示波器等工具深入分析波形，找到问题的根源。

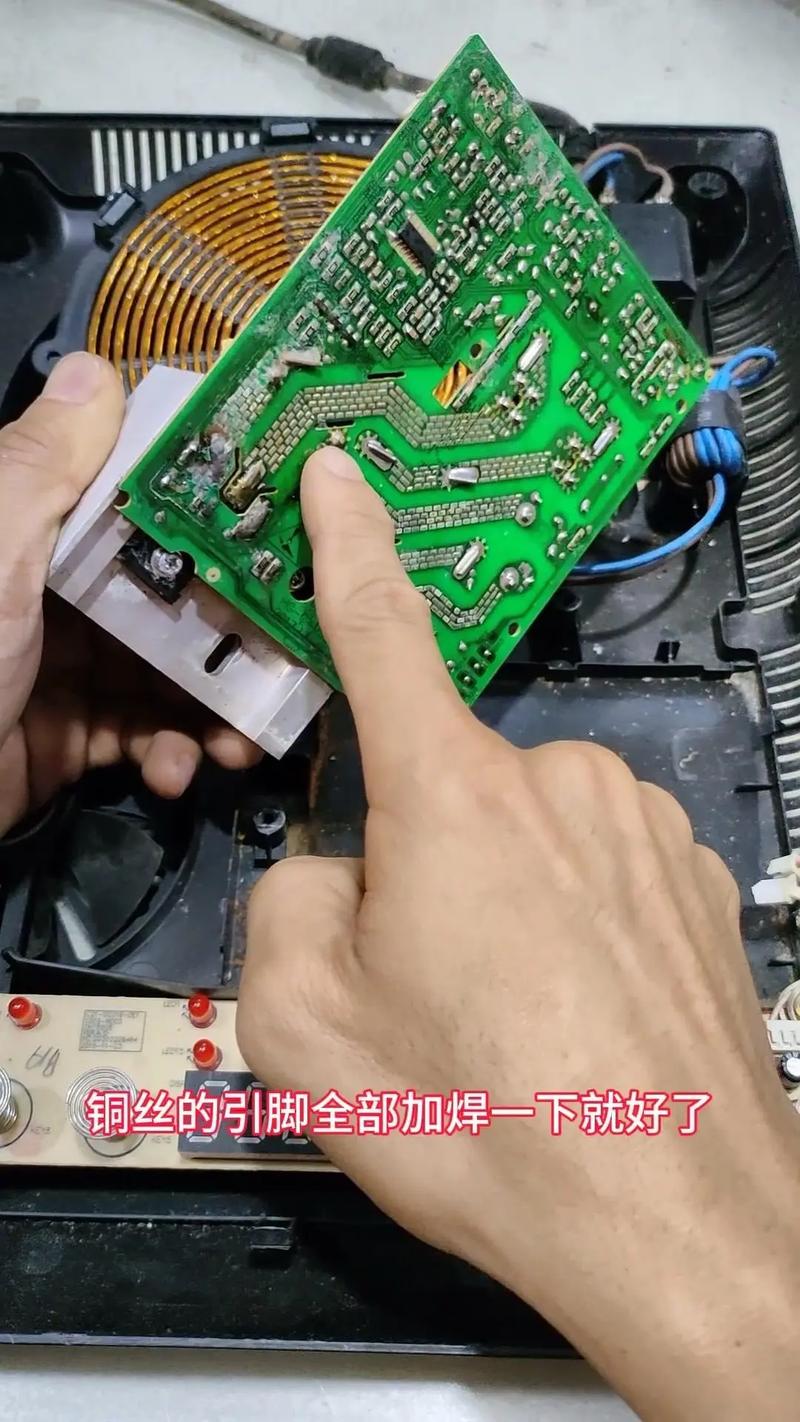

4. 安全第一，预防为主： 维修完成后，要仔细检查有无虚焊、短路，并给关键部位（如IGBT）涂上散热硅脂，告诉用户日常使用中要注意保持炉面清洁，不要使用凹底或不合适的锅具。

掌握电磁炉维修，是一个从“元件级”到“系统级”的提升过程，祝您维修顺利，早日成为电磁炉维修高手！
