这份指南将从安全须知、工作原理、维修流程、常见故障及排查到工具准备，为你提供一个全面、系统的维修技巧。
（图片来源网络，侵删）
第一部分：安全第一！至关重要！
在开始任何维修之前,请务必遵守以下安全准则，否则可能导致电击、设备损坏甚至火灾。
- 断电操作：这是铁律！必须将灯具从电源插座上拔下，如果灯具是直接接入墙内线路的，请关闭对应的空气开关（断路器），并用验电笔确认电线确实不带电。
- 放电操作：驱动电源内部，特别是大容量的电解电容，在断电后仍然储存着高压电，维修前，必须用带绝缘手柄的螺丝刀或大功率电阻（例如1kΩ/5W） across（跨接）在电容两端进行放电，防止电击。
- 隔离环境：确保工作区域干燥、整洁，远离易燃物。
- 使用绝缘工具：使用带有良好绝缘手柄的螺丝刀、镊子等工具。
- 个人防护：建议佩戴绝缘手套和护目镜。

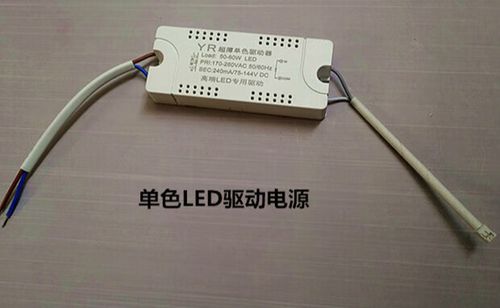

第二部分：了解基本工作原理
知己知彼,百战不殆，一个典型的隔离式开关电源驱动（最常见）通常包含以下几个部分：
- 输入整流滤波：将220V交流电转换为高压直流电，通常是一个桥式整流电路和四个高压大容量的电解电容。
- 功率变换（开关电路）：核心部分，通过一个高频开关管（如MOSFET）和开关变压器，将高压直流电“斩波”成高频交流电，这部分由PWM（脉宽调制）控制器（如常见的OB2532, OB2268, L6562等芯片）驱动。
- 输出整流滤波：将开关变压器次级的高频交流电，通过整流二极管（或整流桥）和电解电容，转换为稳定的低压直流电，以驱动LED灯珠。
- 反馈电路：负责“监控”输出电压，通过一个光耦（如PC817）和稳压芯片（如TL431），将输出电压的变化信息传递给PWM控制器，从而动态调整开关管的导通时间，以保持输出电压/电流的恒定。
第三部分：维修流程与思路
遵循“由外到内，由简到繁，先电源后负载”的原则。
初步检查与“望闻问切”
-
外观检查：

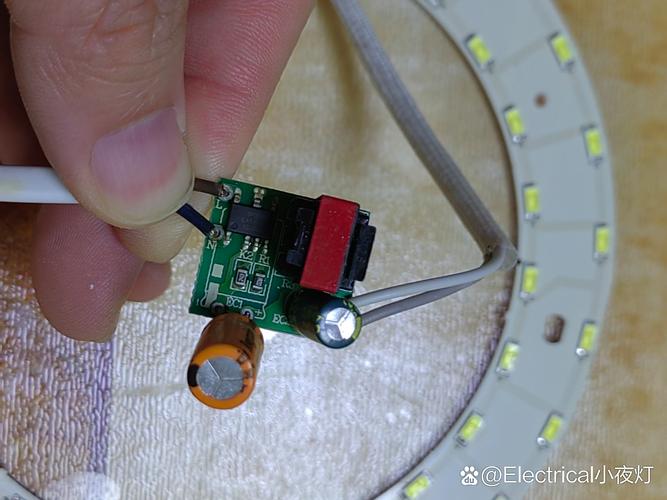

（图片来源网络，侵删）- 看：看电源外壳有无烧焦、变形、鼓包的痕迹，看电路板上的元件，特别是电解电容，有无顶部鼓起、漏液、炸裂，看保险丝（F1）是否熔断。
- 闻：闻一下有无烧焦的异味。
- 问：了解灯具的故障现象（完全不亮？闪烁？亮度异常？）。
-
测量输入与输出：
- 不接负载：将驱动电源的输入端接上市电（注意安全！），用万用表测量输出端电压是否正常，如果正常，说明驱动电源本身没问题，问题可能出在LED灯珠本身（开路、短路）。
- 接负载：如果空载电压正常，但接上LED灯珠后电压异常或灯不亮，则可能是驱动电源带载能力差，或是LED灯珠有问题。
开箱与静态测量
如果初步判断问题在驱动电源内部,可以打开外壳。
-
测量保险丝：
- 如果保险丝熔断,说明后级电路存在严重短路。切勿直接更换保险丝通电！ 必须先找到短路点。
- 重点排查对象：
- 输入整流桥：用二极管档测量四个二极管是否击穿短路。
- 开关管：用万用表二极管档测量D极、S极、G极之间是否击穿，这是最常见的故障点之一。
- PFC（功率因数校正）电路：如果有的话，检查其开关管和二极管。
- 找到并更换损坏的元件后,再更换保险丝。
-
测量关键电压点（通电测量，极度危险！）：

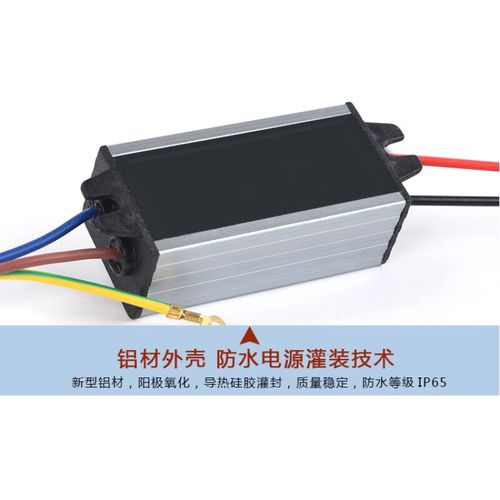

（图片来源网络，侵删）- 高压直流母线电压：在滤波电容两端，正常应有约 300V 左右的直流电（220V * √2），如果没有，检查保险丝、整流桥和输入回路。
- PWM控制器供电脚：检查控制器芯片的VCC供电脚是否有正常的启动电压（通常在10-20V），如果没有，可能是启动电阻开路或供电电路有问题。
- 输出电压：测量输出滤波电容两端的电压，看是否符合标称值（如12V, 24V, 36V等）。
动态分析与元件级维修
如果静态测量正常但驱动电源仍不工作,需要进行动态分析。
-
检查PWM控制器：
- 测量其输出脚（如驱动MOS栅极的脚）是否有正常的脉冲方波信号。示波器是最佳工具，如果没有输出，可能是控制器芯片损坏，或其反馈/保护电路动作。
-
检查反馈电路：
- 光耦：这是反馈电路的核心，用万用表二极管档测量光耦的输入端（1,2脚）和输出端（3,4脚），输入端应像一个普通二极管，输出端在未受光时应是高阻态，如果击穿，会导致输出电压异常（通常为0V）。
- 稳压芯片（如TL431）：测量其各脚电压是否正常，如果异常，可能导致光耦工作不正常，从而使得输出电压失控。
-
检查关键元件：
- 电解电容：这是最常见的“易损品”，即使外观没有鼓包，也可能因老化而容量下降、ESR增大，导致纹波过大、工作不稳定，对可疑电容进行更换，是维修的“大招”。
- 电阻：检查功率电阻（如启动电阻、采样电阻）是否变值或开路。
- 二极管：检查输出整流二极管（通常是快恢复二极管FRD或肖特基二极管SBD）是否开路或短路。
第四部分：常见故障与排查速查表
| 故障现象 | 可能原因 | 排查方法 |
|---|---|---|
| 完全无光 | 保险丝熔断。 输入整流桥击穿。 开关管击穿。 PWM控制器损坏。 反馈环路开路（光耦、TL431坏）。 |
测量保险丝。 测量整流桥二极管。 测量开关管D-S极。 检查控制器供电及输出信号。 检查光耦和TL431。 |
| 输出电压过低 | 输入电压不足。 输出整流二极管或电容损坏。 反馈电路异常（光耦或TL431损坏）。 负载过重（LED灯珠短路）。 |
测量输入电压。 测量输出二极管和电容。 检查光耦和TL431。 断开负载，测量空载电压。 |
| 输出电压过高 | 反馈电路异常（光耦或TL431开路）。 PWM控制器损坏。 |
重点检查光耦输出端是否开路。 检查PWM控制器。 |
| 灯闪烁或不稳定 | 滤波电容（输入或输出）老化，容量下降。 某个元件虚焊。 PWM控制器或反馈电路性能不良。 |
重点更换所有电解电容。 检查电路板是否有虚焊点，补焊。 检查控制器和反馈电路的供电稳定性。 |
| 驱动电源异常发烫 | 负载过重。 输出整流二极管特性不良。 开关管性能不良。 PWM控制器工作频率异常。 |
断开负载，看是否还发烫。 更换输出整流二极管。 更换开关管。 检查控制器外围元件。 |
第五部分：必备工具
- 万用表：最基本、最重要的工具，建议带二极管档和电容档。
- 示波器：高级但非常强大的工具，可以直观地看到PWM波形、反馈信号，是解决疑难杂症的利器。
- 电烙铁和焊台：用于拆卸和焊接元件。
- 吸锡器/吸锡线：用于拆下元件。
- 镊子、尖嘴钳：辅助工具。
- 带绝缘手柄的螺丝刀：用于放电。
- 替换元件：准备一些常用元件，如保险丝、电解电容、光耦、开关管、快恢复二极管等。
LED驱动电源维修的核心在于“先断电，后放电，先静态，后动态”，大部分故障都集中在保险丝、开关管、电解电容、光耦这几个元件上，掌握这些基本思路和技巧，你就能解决大部分常见的驱动电源问题。
最后提醒：对于没有电子基础或缺乏安全意识的人来说，维修开关电源风险很高，如果维修几次后仍未解决，或者对操作没有信心，最安全、最经济的选择是直接更换一个新的同规格的驱动电源模块。
