在开始之前，请务必注意安全！

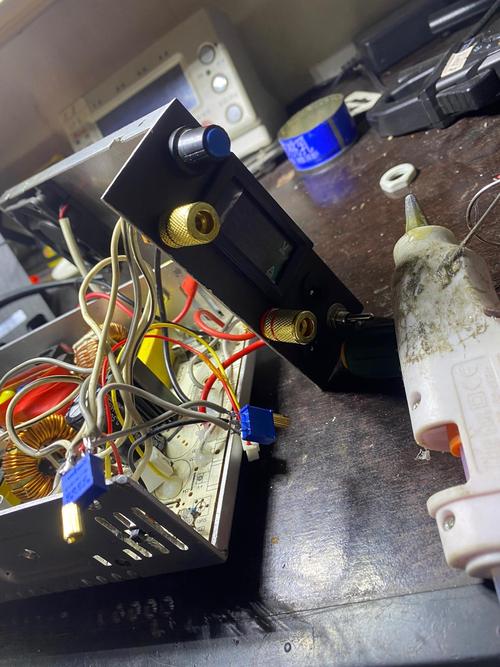

（图片来源网络，侵删）
- 断电操作：在进行任何检查前,务必拔掉电源的输入电源线。
- 放电：对于大容量的滤波电容（尤其是开关电源），即使断电后也可能存有高压，必须用大功率电阻（如1kΩ/5W）进行放电。
- 隔离：使用隔离变压器可以增加一层保护,防止意外触电。
第一步：判断电源类型
你需要确定你要维修的电源是哪种类型。
-
线性电源
- 特征：体积大、重量重、发热严重，通常包含一个巨大的工频变压器（将220V交流电降压到较低的交流电压，20V AC），然后经过整流桥、大滤波电容和线性稳压芯片（如LM7812）或三极管调整电路得到稳定的12V直流电。
- 优点：电路简单、纹波小、干扰小。
- 缺点：效率低（通常只有30%-50%），发热量大,笨重。
-
开关电源
- 特征：体积小、重量轻、发热相对较小，通常包含一个PFC（功率因数校正）电路（不一定都有）、一个高频开关变压器、MOSFET/IGBT开关管、PWM控制器芯片（如UC384x, TL494等）和输出整流滤波电路。
- 优点：效率高（通常可达70%-90%），体积小,重量轻。
- 缺点：电路复杂，有高频电磁干扰,维修难度相对较高。
如何判断？

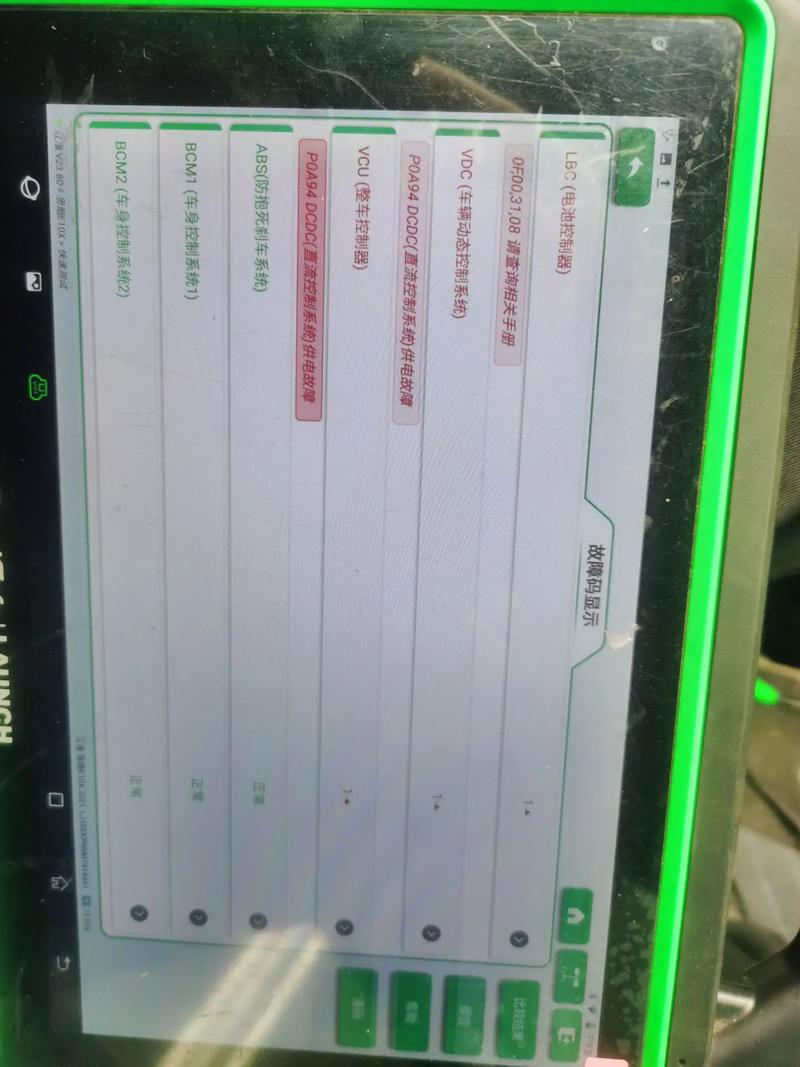

（图片来源网络，侵删）
- 看大小和重量：又大又重,基本是线性电源。
- 听声音：线性电源通常很安静，开关电源在工作时可能会有轻微的“滋滋”高频声。
- 看内部结构：打开外壳，里面有一个巨大的铁块，就是线性电源，如果看到一个小巧的、很多线缠绕的变压器（高频变压器）,就是开关电源。
第二步：通用检修流程（适用于两种电源）
无论哪种电源，维修都可以遵循“由外到内，由简到繁”的原则。
外观检查
- 观察元件：看是否有明显烧黑、炸裂、鼓包的元件，特别是电容、电阻、二极管、三极管。
- 检查保险丝：这是最常见的故障点，如果保险丝熔断，说明后级电路存在严重短路。在更换新保险丝前，必须找到并排除短路故障！
- 检查PCB板：看PCB板是否有烧焦的痕迹、虚焊的焊点或铜箔断裂。
测量输入电压

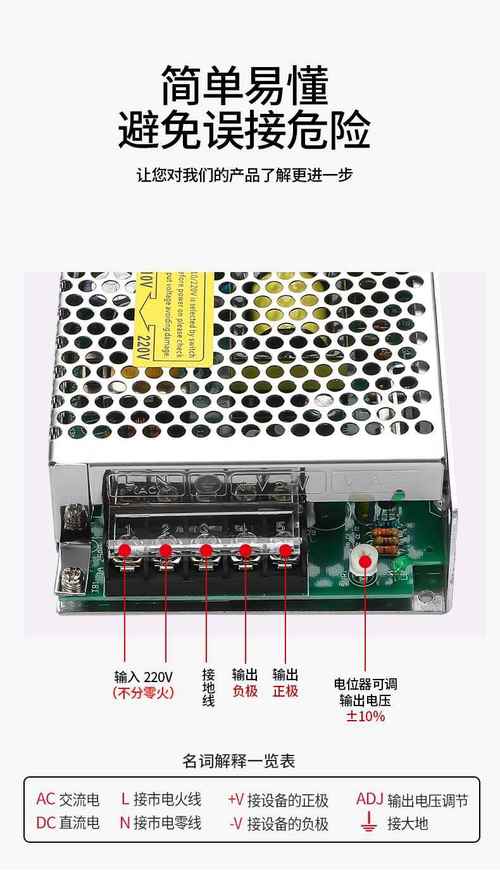

- 在电源输入端（通常是AC端子）测量是否有220V交流电压输入，如果没电,检查电源线和墙插。
- 如果有输入电压，但保险丝熔断,则说明电源内部存在短路。
测量输出电压
- 在电源输出端（通常是DC端子）测量是否有12V直流电压输出。
- 有正常输出：但电源可能工作不稳定或性能下降，可以带负载测试，看电压是否稳定,是否过热。
- 无输出，但输入正常：问题出在电源内部,需要进一步排查。
- 输出电压严重偏低：可能是滤波电容失效、稳压电路故障或负载过重。
第三步：针对不同电源类型的深度维修
A. 线性电源维修
常见故障点：
-
保险丝熔断：通常是后级短路导致。
- 排查方法：
- 用万用表二极管档测量整流桥的四个二极管,看是否有击穿短路。
- 测量滤波电容（容量通常很大，如2200μF以上）是否已击穿或严重漏电。
- 测量线性稳压芯片（如LM7812）的输入、输出端对地是否短路。
- 测量输出端的滤波电容是否短路。
- 排查方法：
-
无输出，但保险丝完好
（图片来源网络，侵删）- 排查方法：
- 测变压器次级：用万用表交流档测量变压器次级线圈是否有交流电压，如果没有,可能是变压器初级线圈开路或供电问题。
- 测整流桥输出：测量整流桥后的直流电压，如果没有电压,检查整流桥或变压器。
- 测稳压芯片：测量稳压芯片（如LM7812）的输入端是否有电压（通常比输出高2-3V），如果有输入电压但无输出电压，芯片可能损坏，可以尝试更换,并注意检查其散热片是否安装良好。
- 测输出电容：检查输出端的滤波电容是否失效或开路。
- 排查方法：
-
输出电压不稳定，或带载能力差
- 排查方法：
- 检查散热：线性电源发热量大，检查散热片是否松动，环境温度是否过高,稳压芯片过热会导致输出电压下降。
- 检查滤波电容：输入或输出端的电解电容容量下降或失效，会导致纹波变大，电压不稳定，这是非常常见的老化故障，可以并联一个好电容试试,或者直接更换。
- 检查稳压电路：如果稳压芯片外围的电阻、电容参数发生变化,也可能导致输出不稳。
- 排查方法：
B. 开关电源维修
警告：开关电源部分存在高压，非专业人士请谨慎操作！
通用原则：先在路测量关键点电压，判断故障大致范围，再针对性拆解。
常见故障点：
-
保险丝熔断
- 排查方法：这通常意味着主功率回路有短路。
- 测整流桥：检查输入端的整流桥是否击穿。
- 测PFC电路（如有）：如果电源有PFC电路，检查PFC开关管（MOSFET）和PFC二极管是否击穿。
- 测主开关管：检查主功率开关管（MOSFET）是否击穿，这是最常见的原因之一，如果MOSFET击穿，一定要检查其驱动电路和周边元件,否则换上新的会再次烧毁。
- 排查方法：这通常意味着主功率回路有短路。
-
保险丝完好，但无输出电压
- 排查方法：这是开关电源最常见的故障，需要一步步排查。
- 测辅助电源：很多开关电源都有一个独立的辅助电源（也叫待机电源），它负责给PWM控制芯片提供工作电压，测量PWM芯片的VCC脚（如UC384x的7脚）是否有启动电压（gt;16V），如果没有,问题可能在辅助电源电路。
- 测PWM芯片是否起振：用示波器测量PWM芯片的输出脚（如UC384x的6脚），看是否有PWM驱动波形，如果没有，可能是芯片损坏、供电不足或其保护电路（如过压、过流保护）被触发。
- 测主开关管：测量主开关管的G极是否有驱动脉冲，如果G极有脉冲但S极无波形,说明开关管已损坏。
- 测次级整流滤波电路：如果初级电路工作正常（能听到“滋滋”声），但次级无输出，可能是次级整流二极管（通常是肖特基二极管）开路,或输出滤波电容失效。
- 排查方法：这是开关电源最常见的故障，需要一步步排查。
-
输出电压偏高或偏低
- 排查方法：
- 电压反馈电路：开关电源的输出电压由一个“光耦”（如PC817）和“精密稳压源”（如TL431）组成的反馈环路来控制，这是故障高发区。
- 电压偏高：通常是反馈环路失效，检查光耦是否导通、TL431是否正常、取样电阻是否变值。
- 电压偏低：可能是负载过重、输入电压不足、PWM芯片供电不足、或反馈环路异常（如光耦未正常工作）。
- 检查PWM芯片：PWM芯片本身损坏也会导致输出异常。
- 电压反馈电路：开关电源的输出电压由一个“光耦”（如PC817）和“精密稳压源”（如TL431）组成的反馈环路来控制，这是故障高发区。
- 排查方法：
总结与建议
- 安全第一：不懂就别碰,高压部分尤其危险。
- 先简后繁：从保险丝、输入输出、外观等最简单的地方开始。
- 先测后换：在确定元件损坏前，先用万用表、示波器等工具测量,找到确切故障点。
- 注意电容：电解电容是老化最严重的元件之一，很多“疑难杂症”都由它引起。
- 开关电源驱动电路是关键：开关管损坏，不要只换管子，一定要检查驱动电路,否则会重复烧毁。
- 善用工具：万用表是基础，如果有条件，示波器是开关电源维修的“火眼金睛”。
- 寻求帮助：如果自己实在搞不定，特别是对于复杂的开关电源，最好找专业的维修人员或直接更换一个新的，现在24V转12V的模块非常便宜,有时维修的成本和时间远高于直接更换。
希望这份指南能帮助你成功解决问题！
