什么是Y板？它的作用是什么？
在三星等离子电视中,图像的驱动电路通常由两块主要的“主板”组成：
（图片来源网络，侵删）
- Y Sustain Board (Y板)：负责驱动垂直方向上的所有像素点，你可以把它想象成控制每一列像素的“列驱动器”，它接收来自逻辑主板（主板）的图像数据，并将其转换成高电压、高频率的驱动信号，施加到等离子屏的垂直电极上。
- X Sustain Board (X板)：负责驱动水平方向上的所有像素点，你可以把它想象成控制每一行像素的“行驱动器”。
Y板通常位于电视的左侧或右侧（取决于型号），是故障率最高的部件之一，当它出现问题时，会直接导致屏幕上出现特定的、有规律的故障现象。
Y板典型故障现象
当Y板损坏时,电视通常不会完全黑屏或不开机，而是会出现以下非常具有特征性的症状：
-
垂直白线/彩条 (最经典症状)：
- 屏幕上出现一条或多条垂直的、固定位置的白色、彩色或黑色的线条。
- 这些线条通常是贯穿整个屏幕的,从顶部一直延伸到底部。
- 有时,这些线条可能会闪烁，或者伴随图像的轻微抖动。
- 重要提示：如果线条是水平的，那问题通常出在X板上。
-
半屏或部分区域显示异常：

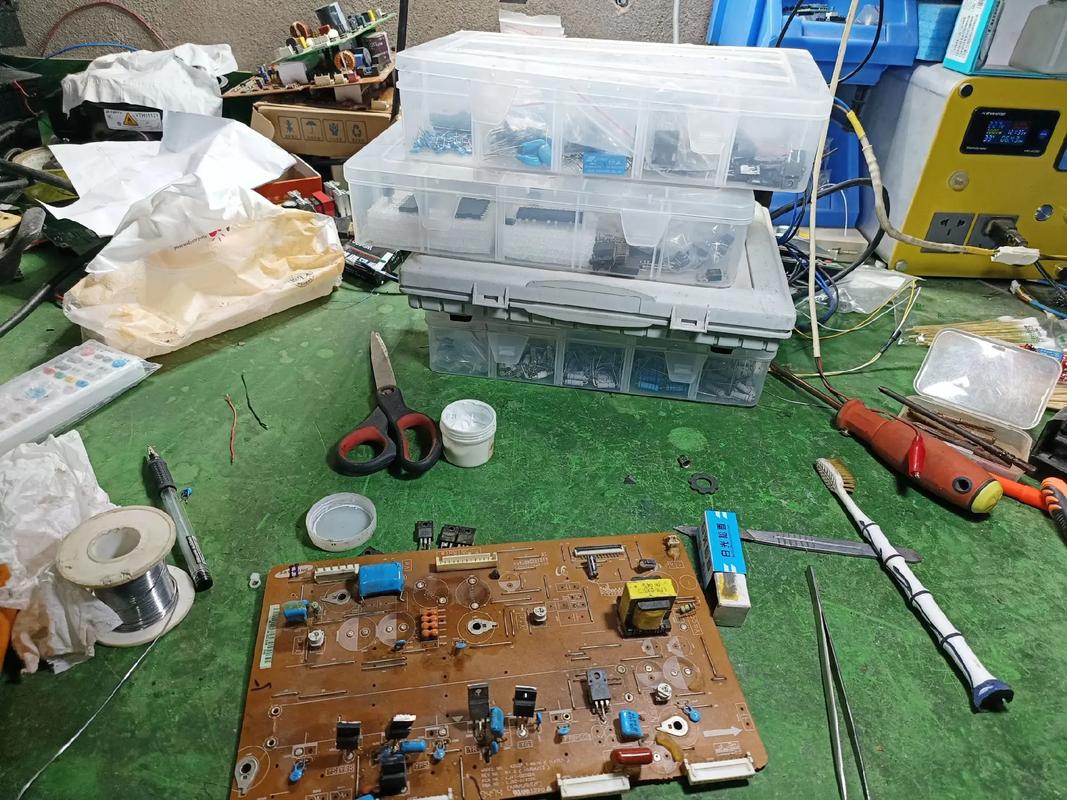

（图片来源网络，侵删）- 屏幕的一半（左半边或右半边）显示正常，而另一半全白、全黑、出现雪花点或扭曲。
- 这通常意味着Y板上负责驱动屏幕一半区域的大功率驱动芯片（如STV系列）或相关电路损坏。
-
图像闪烁或抖动：
- 整个图像,特别是亮部区域，出现剧烈的闪烁或水平方向的抖动、扭曲。
- 这可能是Y板上供电不稳或驱动信号异常导致的。
-
无图像，有声音，背光亮 (但屏幕呈现特殊状态)：
- 电视有声音,但屏幕不是正常的黑色，而是呈现为灰色、白色或棋盘格状。
- 这通常是Y板完全停止工作,无法向屏幕提供驱动信号，但逻辑主板和背光系统仍在正常工作。
Y板维修实例详解
经典故障——屏幕右侧出现多条垂直白线
故障现象： 一台三星PN51F4500等离子电视，开机后有声音，但屏幕右侧从中间开始出现大约5-6条垂直的白色线条，这些线条贯穿整个屏幕，并且轻微闪烁，屏幕左侧图像显示正常。
分析：
（图片来源网络，侵删）
- 有声音：说明电源板和主板（信号处理板）工作基本正常。
- 右侧有垂直白线：这是典型的Y板局部损坏症状，因为垂直线条是Y板驱动的特征，而问题只出现在屏幕的右半部分，极有可能是Y板上负责驱动屏幕右半边的大规模集成电路（通常是STV8119或STV8922）损坏了。
- 轻微闪烁：表明损坏的芯片可能还在尝试工作，但信号已经严重失真。
维修过程：
-
准备工具：
- 十字螺丝刀、防静电手环。
- 万用表（数字表，带二极管档和电容档）。
- 电烙铁（建议用尖头、温度可调的）、吸锡器、焊锡丝、松香。
- 镊子、放大镜或显微镜（可选，但非常有用）。
- 备件：一块同型号的Y板（最简单直接的方法），或同型号的Y驱动芯片（如STV8119）。
-
安全操作：
- 断电！ 拔掉电视电源线，等待至少5-10分钟，让内部高压电容充分放电，等离子电视内部有致命的高压电，操作前务必确认断电。
-
拆机与定位：
- 拆掉电视后盖和屏蔽罩,找到位于屏幕一侧的Y板。
- 仔细观察Y板,特别是与屏幕右侧连接的排线（通常称为FPC柔性排线）和对应的驱动芯片区域。
- 目视检查：观察芯片表面是否有明显的烧灼、鼓包、裂痕或漏液现象，本例中，可能看不出明显物理损伤。
-
测量与判断：
- 测量Y板输入的+15V、+5V、+VS（高电压，约180-200V）等供电电压是否正常，如果供电异常，问题可能在电源板或Y板自身的供电电路，本例中，假设供电正常。
- 重点测量驱动芯片（如STV8119）的VCC（供电脚）、GND（接地脚）和输出脚之间的电阻值，并与左侧正常的芯片进行对比，如果发现某个或某几个输出脚对地短路或阻值异常，基本可以确定该芯片损坏。
- 也可以用二极管档测量芯片引脚对地的正向压降，与正常芯片对比，差异巨大的即为故障脚。
-
维修方案A：更换整块Y板（推荐新手）
- 这是最简单、成功率最高的方法。
- 记录下Y板的所有连接线（电源排线、FPC排线）的位置，然后小心地拆下旧板。
- 将新Y板按照原样装回,连接好所有排线和线缆。
- 通电测试,故障排除。
-
维修方案B：更换驱动芯片（适合有经验的维修人员）
- 拆芯片：使用热风枪或大功率电烙铁，小心地拆下损坏的STV8119芯片，这个过程需要技巧，避免烫坏周围元件和PCB板。
- 清洁焊盘：用吸锡器清理焊盘上的余锡，确保焊盘平整干净。
- 安装新芯片：将新的STV8119芯片对准焊盘，用镊子固定，先焊接几个对角引脚进行固定，然后用热风枪均匀加热，使其焊上，或者使用尖头烙铁，耐心地一个一个引脚焊接（“拖焊”技术）。
- 检查：焊接完成后，用放大镜检查有无虚焊、短路，清理助焊剂。
-
装机测试：
装回所有部件,通电试机，屏幕右侧的垂直白线消失，图像恢复正常，故障修复。
半屏故障——屏幕下半部分全白
故障现象： 一台三星PN64E8000等离子电视，开机后，屏幕上半部分图像正常，下半部分呈现均匀的白色光，并且有轻微的“嗡嗡”声。
分析：
- 上半部分图像正常：说明主板、电源和Y板上半部分工作正常。
- 下半部分全白：在等离子屏上，全白意味着所有像素都被点亮，这通常是因为Y板给屏幕下半部分垂直电极施加了错误的、持续的“高电平”驱动信号。
- “嗡嗡”声：可能是驱动芯片或相关变压器（如FBT）在异常工作状态下发出的声音。
- 综合判断,问题很可能出在Y板上负责驱动屏幕下半部分的缓冲器/电平转换芯片或其供电电路，这些芯片通常是小型的SOP或QFP封装的IC，如SN74HC4050、SN74HC245等，它们负责将主板送来的低压逻辑电平转换成驱动芯片能识别的信号。
维修过程：
- 定位：同样需要拆机，找到Y板，观察屏幕下半部分对应的信号路径和缓冲器芯片区域。
- 测量：
- 重点检查这些缓冲器芯片的供电电压（通常是+5V或+3.3V）是否正常。
- 测量其输入/输出引脚，如果输入端有信号，而输出端恒为高电平或低电平，且不受输入控制，则该芯片很可能损坏。
- 维修：
- 这类芯片相对便宜且易于更换,使用热风枪拆下怀疑损坏的芯片。
- 焊上同型号的新芯片。
- 测试：装机后通电，屏幕下半部分恢复正常，与上半部分图像一致，故障排除。
Y板维修的注意事项与总结
- 安全第一：再次强调，等离子电视内部有致命的高压，操作前务必断电并放电。
- 先观察，再动手：很多情况下，通过目视检查（烧黑、鼓包、漏液）就能快速定位损坏元件。
- 供电是关键：在怀疑驱动芯片损坏前，一定要先测量其供电电压是否正常，很多时候是Y板自身的LDO（低压差线性稳压器）或保险电阻烧断导致芯片无供电。
- 备件是王道：对于维修人员来说，备有常见的Y板型号和驱动芯片，能极大提高维修效率和成功率，对于普通用户，直接购买一块新的Y板进行更换，是最省心省力的选择。
- 区分Y板和X板：记住这个关键区别：
- 垂直线 -> Y板
- 水平线 -> X板
- 半屏（左/右） -> Y板
- 半屏（上/下） -> X板
- 寻找专业帮助：如果您没有电子维修经验和工具，不要自行拆机，寻找信誉良好的电视维修服务是最佳选择。
希望这些详细的实例和解析能对您有所帮助！
