液晶显示器维修教程：从入门到实践
重要声明： 在进行任何拆解和维修操作之前,请务必阅读并理解以下内容：
（图片来源网络，侵删）
- 安全第一： 液晶显示器内部含有高压部件，尤其是背光驱动板和电源板，即使断电后，大容量电容中仍可能储存有致命的电荷。非专业人士强烈建议寻求专业维修服务。
- 保修失效： 拆解显示器将立即使其失去官方保修。
- 风险自负： 任何因本教程操作导致的设备损坏、人身伤害或数据丢失,均由操作者自行承担。
第一部分：维修前的准备工作
1. 安全须知（重中之重！）
-
断电并放电：
- 完全拔掉显示器的电源线和信号线。
- 拔掉电源线后，至少等待10-15分钟，让内部电容充分放电，即使断电,电源板和背光驱动板上的电容依然可能储存高压。
- 如果你具备电子知识，可以使用带绝缘手柄的电阻（一个1kΩ, 5W的电阻）在电容两端进行短路放电,但这需要非常小心。
-
防止静电损坏：
- 维修前，触摸一下金属水管或暖气片,释放身体静电。
- 佩戴防静电手环,并将其夹在显示器的金属外壳上。
-
工作环境：
- 选择一个干净、明亮、宽敞的工作台。
- 准备好充足的工具，并有序摆放,防止小零件丢失。
2. 所需工具
- 基础工具：
- 螺丝刀套装： 需要包含十字、一字和 possibly 星形（Torx T6/T8/T10）螺丝刀,显示器外壳通常使用特殊螺丝。
- 塑料撬棒/卡片： 用于分离塑料卡扣,避免划伤外壳。
- 镊子： 用于夹取小螺丝、零件和线缆。
- 尖嘴钳： 用于处理线缆和金属支架。
- 进阶工具（针对电子维修）：
- 万用表： 用于测量电压、电阻和通断,是诊断电路板故障的核心工具。
- 电烙铁和焊锡丝： 用于更换电子元件或修复虚焊/脱焊点。
- 吸锡器/吸锡线： 用于拆卸焊盘上的元件。
- 热风枪： 用于拆卸集成芯片（BGA芯片），如T-CON板上的主控芯片。
- 放大镜/显微镜： 用于检查电路板上的微小焊点和元件。
3. 了解显示器结构
一个典型的液晶显示器主要由以下几个部分组成：
（图片来源网络，侵删）
- 外壳： 保护内部元件的外部塑料或金属框架。
- 电源板： 接市电，并将其转换为显示器各部分所需的低压直流电（如12V, 5V, 3.3V）和高压交流电（用于点亮背光）。
- 主板/驱动板： 接收来自电脑的信号（如HDMI, VGA），进行解码和处理，然后生成控制液晶面板的LVDS/DP信号和驱动背光的PWM信号。
- 背光模组： 这是显示器发光的部分，包括：

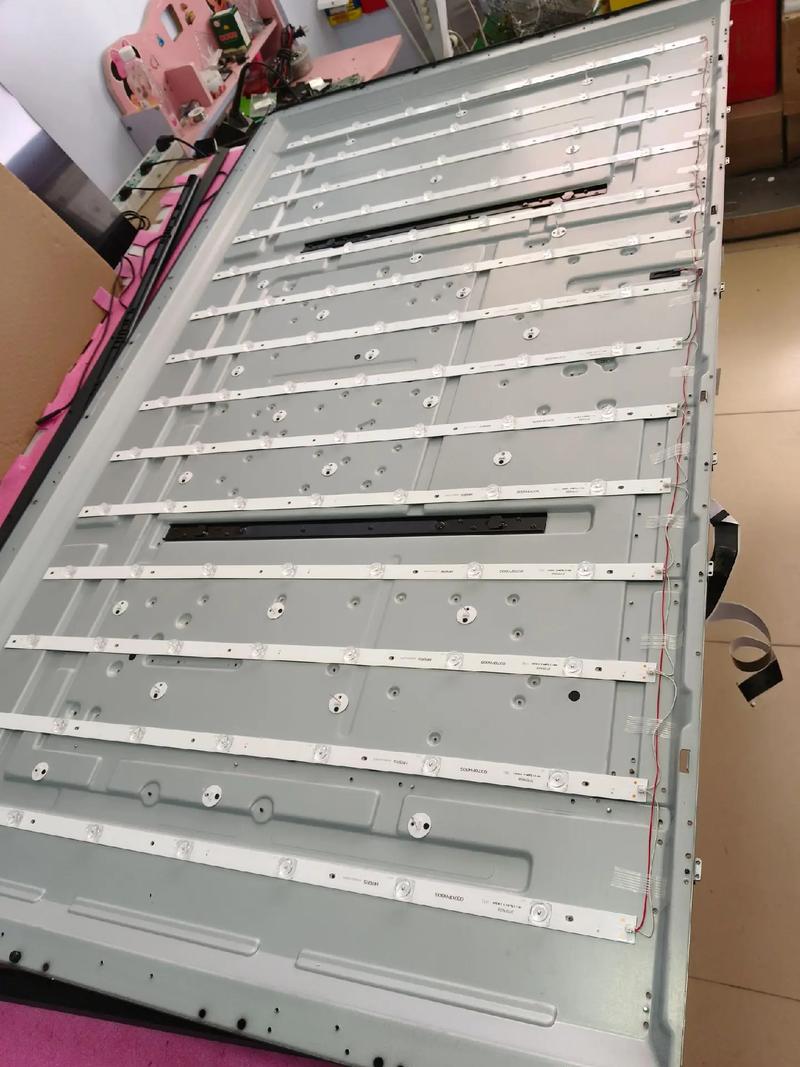

- 灯条： 一排LED灯珠（现代显示器）或CCFL灯管（老式显示器）。
- 导光板： 将灯条发出的光线均匀地导向整个屏幕。
- 扩散膜、增亮膜等： 进一步优化光线。
- 反光板： 将背向的光线反射回来。
- 液晶面板： 显示的核心，由玻璃基板、液晶、彩色滤光片等组成，它本身不发光,需要背光模组提供光源。
- T-CON板 (Timing Controller Board)： 也叫时序控制板，通常安装在液晶面板的排线上，它负责精确控制屏幕上每一个像素点的开关时序，确保图像稳定，许多主板上也集成了T-CON功能。
第二部分：故障诊断流程
这是维修的核心，按照“从简到繁，从外到内”的原则进行。
1. 现象分类与初步检查
A. 完全不亮（黑屏，指示灯也不亮）
- 检查：
- 电源线是否插紧,插座是否有电。
- 检查显示器电源开关是否打开。
- 尝试更换一根确认正常的电源线。
- 可能原因： 电源板故障、电源线损坏、内部保险丝熔断。
B. 黑屏，但指示灯亮（或闪烁）
- 检查：
- 调亮屏幕亮度（OSD菜单中）,看是否有微弱图像。
- 用手电筒从侧面照射屏幕,看是否有极其微弱的图像。
- 可能原因：
- 有微弱图像： 99%是背光模组故障，可能是灯条损坏、背光驱动板故障或高压板故障。
- 完全没有图像： 可能是主板/驱动板故障，或者T-CON板故障。
C. 图像异常
（图片来源网络，侵删）
- 竖线/横线： 常见为白色、红色或黄色线条，位置固定。
- 可能原因： 液晶面板排线接触不良、T-CON板故障、液晶面板本身损坏（最严重）。
- 花屏、乱码、彩色色块：
- 可能原因： 信号线问题、主板/驱动板故障、T-CON板故障、显卡驱动问题（先在电脑上排查）。
- 屏幕闪烁、抖动：
- 可能原因： 刷新率设置不当、信号线接触不良、电源供电不稳定、背光驱动板故障。
- 部分区域发暗或漏光：
- 可能原因： 背光模组组装问题、导光板损坏、液晶面板老化。
D. 无OSD菜单（按菜单键没反应）
- 可能原因： OSD按键板故障、主板/驱动板故障。
2. 拆机与针对性检查
如果初步检查指向内部硬件问题,就需要拆机了。
-
拆开外壳：
- 在显示器背面和侧面找到所有螺丝,有些螺丝隐藏在标签或脚垫下。
- 使用塑料撬棒，沿着接缝轻轻撬开外壳，注意卡扣的位置,避免用力过猛弄断。
- 拆下外壳后,你会看到内部电路板和排线。
-
检查连接：
这是“维修成本最低”的步骤，重新插拔所有排线，包括主板到T-CON板的排线、主板到背光板的排线、电源板到主板的供电线等，确保它们都插紧、插对。
-
使用万用表进行测量：
- 检查电源板输出： 通电后（注意安全！），测量电源板输出到主板的12V或5V电压是否正常，如果电压为0或偏低,问题在电源板。
- 检查背光使能信号： 主板会向背光驱动板发送一个“ON/OFF”信号（通常是一个低电平或高电平信号），用万用表测量这个信号是否存在，如果电压正常但背光不亮,很可能是背光驱动板或灯条本身坏了。
第三部分：常见故障维修指南
1. 背光不亮（黑屏，但图像微弱）
这是最常见的故障之一，通常由以下部件引起：灯条、背光驱动板、高压板。
- 维修步骤：
- 确认故障点：
- 灯条测试法： 找到灯条的连接线（通常是2-4根白色或红色的线），用万用表测量其两端是否有电压（通常在几十到一百多伏交流或直流）。有电压但灯条不亮，说明灯条损坏。
- 替换法： 如果手头有同型号的显示器，可以交换背光驱动板或灯条来判断是哪个坏了，如果没有,则需要更专业的检测。
- 更换灯条：
- 购买新的灯条（淘宝等电商平台很容易找到，需确认尺寸和接口）。
- 小心地拆下旧的灯条（通常用卡扣或螺丝固定）,并断开其连接线。
- 将新灯条安装到位，连接好线缆,然后重新组装测试。
- 更换背光驱动板/高压板：
- 这是一块独立的电路板,通常固定在显示器支架或外壳上。
- 记下所有连接线的位置，然后拔掉它们，拧下固定螺丝,取下旧板。
- 安装新板，连接所有线缆,测试。
- 确认故障点：
2. 图像出现竖线/横线
这通常是 T-CON板 或 液晶面板 的问题。
- 维修步骤：
- 重新插拔T-CON板排线： T-CON板通常很小，插在液晶屏的FPC排线上，将其拔下，用无水酒精和棉签清洁金手指和插槽，然后重新插紧,这是最简单的修复方法。
- 更换T-CON板： 如果清洁无效，可以尝试更换T-CON板,购买时需确保型号与你的屏幕完全匹配。
- 判断是否为面板损坏： 如果更换了T-CON板后故障依旧，那几乎可以肯定是液晶面板本身损坏，液晶面板是显示器最昂贵的部分，维修成本极高,通常建议直接更换显示器。
3. 主板/电源板故障
- 维修步骤：
- 目视检查： 仔细观察电路板，寻找有无明显烧黑的元件、鼓包的电容或虚焊的焊点。
- 测量保险丝： 电源板上通常有一个玻璃或陶瓷保险丝，用万用表测量其电阻，如果无穷大（断路）,则说明后级电路存在严重短路。
- 更换损坏元件： 如果发现鼓包的电容，可以用同型号、同规格的电容进行更换,这需要电烙铁和一定的焊接技巧。
- 更换整块板： 对于没有电子维修经验的人来说，最简单的方法是直接更换整块主板或电源板，在淘宝等平台搜索显示器的型号，可以找到替换板,价格通常比维修便宜且成功率更高。
第四部分：预防与维护
- 保持通风： 不要将显示器堆放杂物，确保其散热口通畅,防止过热导致元件老化。
- 避免频繁开关： 频繁的通电和断电会对电源和背光元件造成冲击,缩短寿命。
- 定期清洁： 使用柔软的干布或专用屏幕清洁剂擦拭屏幕外壳,避免灰尘进入内部。
- 注意使用环境： 避免在潮湿、高温或多尘的环境中使用显示器。
液晶显示器维修是一个结合了逻辑判断和动手技巧的复杂过程。
- 对于初学者： 建议从最简单的“重新插拔排线”和“更换外部部件”（如电源板、背光驱动板）开始。
- 对于有经验的爱好者： 可以尝试更换电容、修复虚焊点等更深层次的维修。
- 对于大多数人： 当遇到“液晶面板损坏”这类核心部件故障时，由于维修成本过高，更换一台新显示器是性价比最高的选择。
希望这份教程能对你有所帮助！请务必将安全放在首位。
