E3故障代码含义

电磁炉显示E3,其核心含义通常是 “锅具检测异常” 或 “无锅/锅具不适配”。

（图片来源网络，侵删）

这表示电磁炉的IGBT（绝缘栅双极型晶体管）和线圈盘已经工作，产生了高频磁场，但系统在规定的时间内没有检测到有效的锅具（或者锅具无法被正常加热），于是触发保护机制，显示E3代码并停止加热。

电磁炉“感觉”不到锅，或者觉得锅不对，就不工作了。

导致E3故障的原因可以分为两大类：锅具问题 和 电磁炉本身问题。

锅具不匹配：这是最首要的原因，电磁炉只能使用导磁性好的铁质或含铁量高的不锈钢锅具。
（图片来源网络，侵删）
- 错误锅具举例：铝锅、铜锅、陶瓷锅、玻璃锅、不锈钢保温杯、大部分搪瓷锅。
- 判断方法：用一块磁铁去吸锅底，如果磁铁能牢牢吸住，说明锅具可以使用；如果吸不住或吸力很弱，则说明锅不匹配。
锅具太小或太薄：
- 锅底直径小于电磁炉规定的最小加热直径（通常是8-12厘米）。
- 锅具过薄,无法有效感应到足够的涡流，导致检测失败。
锅具放置位置不当：
- 锅具没有放置在电磁炉面板的正中央。
- 锅具是歪的,只有一部分接触面板。
锅具底部不平整或有异物：
- 锅底有水、油、灰尘等杂物，影响了感应。
- 锅底严重变形,导致与面板接触不良。

如果排除了锅具的问题,那么很可能是电磁炉内部的硬件或线路出现了故障。

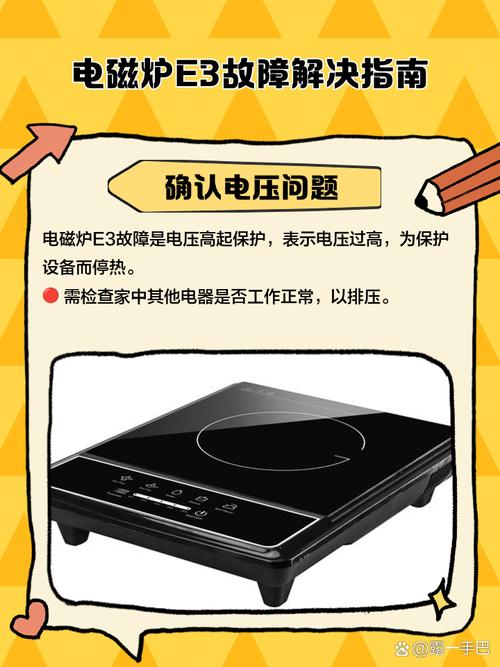

（图片来源网络，侵删）

IGBT管或整流桥击穿短路：
- 这是最常见且最严重的硬件故障之一。 IGBT是电磁炉的核心功率元件，负责控制电流，如果它被击穿短路，电流会不受控制地猛增，导致电流检测电路瞬间检测到超大电流，即使没有放锅也会报E3（或类似E0、E1的过流保护）。
- 整流桥负责将交流电转为直流电，如果它被击穿，同样会导致电流异常。
电流检测电路故障：
- 电磁炉通过一个小电阻（通常被称为“电流取样电阻”或“检锅电阻”，如0.01Ω/5W）来检测主回路中的电流。
- 这个电阻虚焊、开路或阻值变大，会导致电磁炉检测不到正常的电流变化，误以为无锅而报E3。
- 与此电阻相关的滤波电容、贴片电容等元件失效，也可能导致检测信号异常。
同步电路故障：

同步电路负责驱动IGBT的导通和关断,如果这个电路出问题，会导致IGBT工作不正常，同样可能触发保护。
锅具传感器（线圈盘）故障：
- 线圈盘下方的谐振电容失效，会影响LC振荡电路，导致无法正常产生磁场和感应电流。
- 线圈盘本身引线脱落或损坏。
主板问题：
- 主板上的驱动芯片（如TA8316S等）或MCU（微控制器）损坏，导致无法正确处理信号或发出指令。

⚠️ 安全警告： 在开始任何内部检查之前，请务必拔掉电磁炉的电源插头，并等待几分钟，让内部高压电容充分放电，操作时建议使用绝缘工具，并注意人身安全，如果您不具备电子维修基础，强烈建议寻求专业维修人员的帮助。

换锅测试：找一口确认绝对匹配的铁锅（比如你家别的电磁炉能用的锅），放在电磁炉上，看是否还显示E3，如果换锅后正常工作，说明问题100%出在锅具上，直接换锅即可。
清洁面板和锅底：确保电磁炉面板和锅底都非常干净、干燥。
正确放置锅具：将锅具平稳地放在面板中央。
尝试不同功能：有些电磁炉有“爆炒”等大功率功能，对锅具检测更敏感，可以尝试切换到不同功率档位测试。

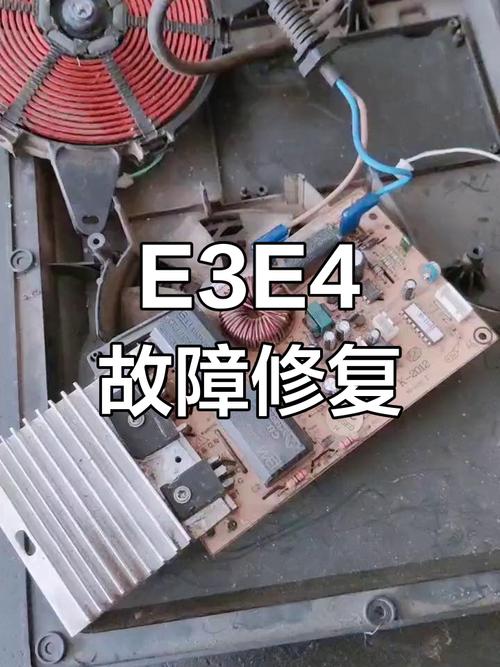

如果外部检查无效,需要拆开电磁炉外壳进行内部检查。

目视检查：
- 拆开后,仔细观察电路板，寻找是否有明显烧毁、发黑、炸裂的元件，重点检查IGBT（通常带散热片的大三极管）、整流桥（方形或圆形的几个引脚的元件）和电流检测电阻（小而功率大的电阻）。
- 检查排线、插件是否松动、脱落。
测量关键电阻（重点）：
- 找到主回路上的电流检测电阻，它通常是一个阻值很小（如0.01Ω或0.005Ω）、体积较大的水泥电阻或绕线电阻。
- 使用万用表的电阻档测量其阻值，如果阻值无穷大（开路）或远大于标称值，说明它已经损坏，需要更换，这是导致E3的常见元凶。
测量IGBT和整流桥（关键）：
- 断开电源！
- 将IGBT从电路板上焊下（至少断开其引脚）。
- 使用万用表的二极管档测量其三个极之间的阻值。
  - 对于G极（栅极）和C极（集电极）、G极和E极（发射极），正常情况下应该有一定的正向压降（约0.5V左右），且反向不通。
  - 如果测量C-E之间正反向都导通（有蜂鸣声或阻值很小），则说明IGBT已击穿短路，必须更换。
- 用同样的方法测量整流桥的四个引脚,判断其是否击穿。

如果以上静态测量未发现问题,可能需要进行通电测试，但这有一定风险。

准备工具：需要一个隔离变压器（用于将市电与电器隔离，防止触电）和一个220V/100W以上的白炽灯泡（作为假负载，防止再次烧毁IGBT）。
连接假负载：将灯泡串联到主回路中（串联在保险丝之后的位置）。
通电测试：
- 给电磁炉通电,此时灯泡可能会亮。
- 放上一口好锅,观察灯泡是否会变暗或熄灭，如果正常，灯泡会随着电磁炉工作而闪烁。
- 如果此时仍然显示E3,并且灯泡一直很亮或不亮，说明故障点更深，可能是同步电路、驱动电路或MCU问题。
- 此步骤非常危险，强烈建议由专业维修人员操作。

维修建议：

先从最简单的开始：90%的E3问题都是由锅具引起的，务必先彻底排查锅具。
不要盲目通电：如果拆机后发现IGBT或整流桥有明显烧毁痕迹，不要直接通电测试，否则会扩大故障。
寻求专业帮助：如果您不熟悉电路原理和焊接技术，特别是需要拆焊IGBT等大元件时，请务必交给专业的维修师傅处理，他们有专业的工具和经验，能更安全、高效地解决问题。
考虑成本：如果电磁炉使用年限已久，且主板或IGBT等核心部件损坏严重，维修成本可能接近甚至超过购买一台新机的价格，此时可以考虑直接更换新机。
