您提到的“RS-483”应该是 RS-485，RS-483 并不是一个标准，而 RS-485 是一个非常重要且广泛使用的工业通信标准。
（图片来源网络，侵删）
什么是 RS-485？
RS-485 是一种定义了 电气特性 的通信标准，它规定了在物理层如何进行信号的传输，它本身不定义通信协议（比如数据如何打包、地址是什么、错误如何处理）,只负责确保数据信号能够可靠地在总线上传输。
它的核心目标是实现 多点、长距离、高可靠性 的通信。
RS-485 的核心特点
-
平衡式差分信号
- 这是 RS-485 最核心的技术，它使用两根线（A 和 B）来传输信号。
- 逻辑 "1" 表示为 B线电平比A线电平高 (Vb > Va)。
- 逻辑 "0" 表示为 A线电平比B线电平高 (Va > Vb)。
- 优势：这种差分传输方式对共模干扰（如电磁干扰、地线噪声）有极强的抵抗能力，因为干扰通常会同时作用于两根线上，接收端比较的是两根线之间的电压差,干扰信号会被抵消掉。
-

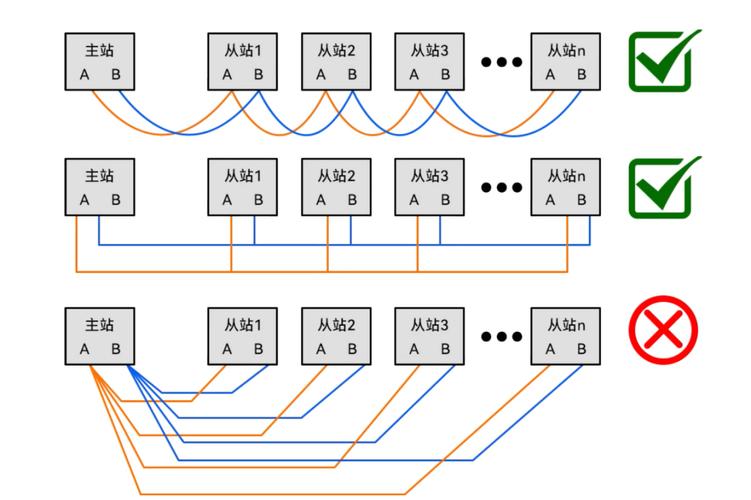

多点通信
（图片来源网络，侵删）- RS-485 总线上可以同时连接 多个设备（理论上最多 32 个，通过中继器可以扩展到更多）。
- 这些设备被分为主站和从站，主站负责发起通信，从站只能响应主站的请求，这种结构被称为 主从式 或 半双工 通信。
- 同一时间只能有一个设备在发送数据，其他设备必须处于接收状态，通过软件协议（如 Modbus RTU）来避免数据冲突。
-
长距离传输
- 在标准波特率（如 9600 bps）下，RS-485 的最大传输距离可达 1200 米。
- 如果降低波特率,传输距离可以更长。
-
高传输速率
- 在短距离（如 15 米）内，RS-485 的最高传输速率可达 10 Mbps。
-
半双工通信
- 数据在总线上是双向传输的，但同一时间只能有一个方向，设备通过一个 收发器 芯片（如 MAX485）来控制数据流向，发送数据时，芯片将内部总线连接到 A、B 线上；接收数据时，将 A、B 线连接到内部总线。
-
良好的抗噪声能力
（图片来源网络，侵删）平衡差分信号使其非常适合在工业环境等电磁干扰严重的场合使用。
RS-485 与 RS-232、RS-422 的区别
这是一个非常常见的问题,下面这张表格可以清晰地展示它们的区别：
| 特性 | RS-232 | RS-422 | RS-485 |
|---|---|---|---|
| 通信模式 | 点对点 | 点对点 | 多点 (主从) |
| 信号类型 | 单端（非平衡） | 平衡（差分） | 平衡（差分） |
| 传输方向 | 全双工（同时收发） | 全双工（同时收发） | 半双工（分时收发） |
| 驱动器数量 | 1个 | 1个 | 32个 (可扩展) |
| 接收器数量 | 1个 | 10个 | 32个 (可扩展) |
| 最大距离 | ~15米 | ~1200米 | ~1200米 |
| 最高速率 | ~20 kbps | ~10 Mbps | ~10 Mbps (短距离) |
| 典型应用 | PC串口、鼠标、调制解调器 | 点对点长距离通信 | 工业自动化、楼宇自控 |
简单总结：
- RS-232：古老、简单、短距离、点对点,主要用于计算机和外部设备。
- RS-422：长距离、高速、点对点,但只能有一个发送端。
- RS-485：集 RS-422 的优点（长距离、差分信号），并增加了 多点通信 的能力,是工业领域的绝对主力。
RS-485 的硬件构成
一个典型的 RS-485 网络由以下几部分组成：
- 控制器：通常是主站，如 PLC、工控机、单片机等,负责生成和解析数据。
- 收发器芯片：这是核心，负责将控制器的 TTL/CMOS 电平（0V/5V）转换为 RS-485 的差分信号（如 A/B 线上的电压差），反之亦然，常用芯片有 MAX485、SN75176 等。
- 终端电阻：在总线 两端 各需要并联一个 120Ω 的电阻。
- 作用：吸收信号在传输过程中产生的反射，确保信号波形干净，避免数据错误。非常重要！
- 总线电缆：通常使用 双绞线（如 Cat5 网线）,双绞结构有助于进一步抵消外部电磁干扰。

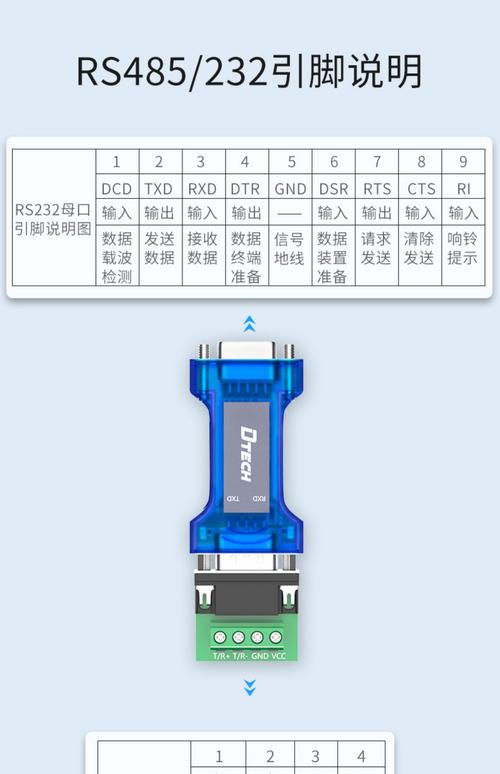

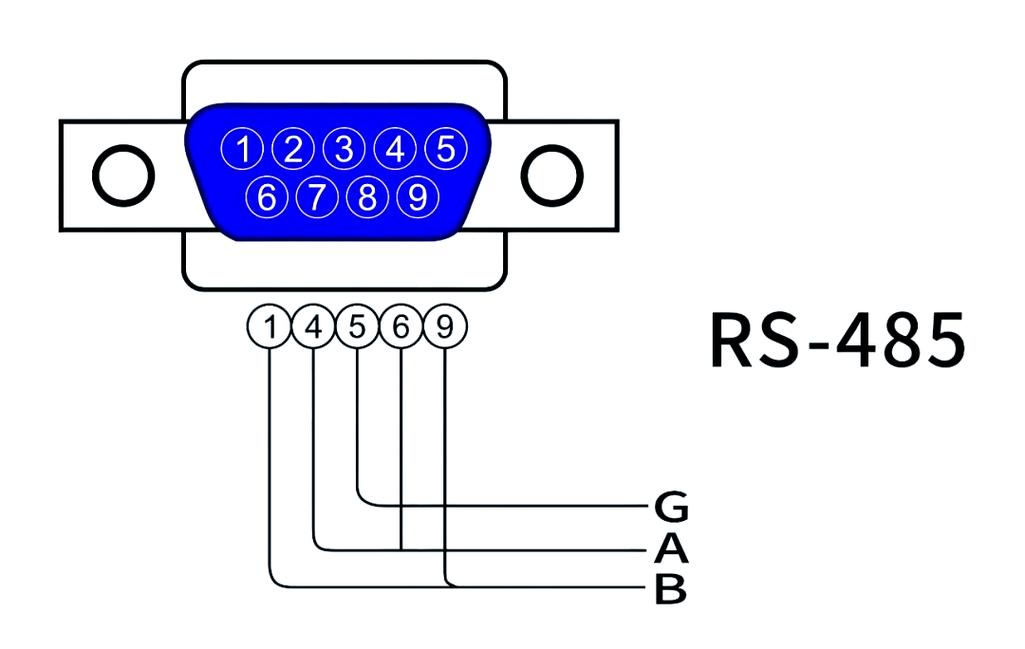

- 连接器：常用的有 接线端子、DB-9 接头（需自制）或 RJ45 接头（网线）。
协议层：RS-485 上跑什么？
RS-485 只是一个物理层标准，要实现有意义的数据交换，必须在其上运行应用层协议,最著名和最常用的是：
-
Modbus RTU
- 这是工业领域的“事实标准”协议。
- 它定义了数据帧的格式：设备地址、功能码、数据、CRC 校验。
- 主站通过设备地址来指定要与哪个从站通信,从而避免了多点总线上的冲突。
-
其他协议
Profibus、CANopen、Modbus TCP/RTU (通过网关转换) 等也常在 RS-485 物理层上运行。
典型应用场景
由于其强大的抗干扰能力和长距离特性，RS-485 在工业和自动化领域无处不在：
- 工业自动化：连接 PLC、变频器、传感器、电机控制器、HMI（人机界面）等。
- 楼宇自控：连接空调、照明、安防、门禁等子系统。
- 智能仪表：连接电表、水表、气表等,实现远程抄表。
- POS 系统：连接收款机、条码扫描器等。
- 交通系统：连接交通信号灯、监控摄像头等。
RS-485 的局限性
- 通信速率受限：距离越长,速率越低。
- 主从结构限制：必须有一个主站来协调通信,增加了系统的复杂性。
- 需要终端电阻：忘记安装或安装错误会导致通信不稳定。
- 没有标准连接器：不像 USB 或以太网有统一的接口，布线时需要特别注意 A/B 线的正确连接。
RS-485 是一个功能强大、经济可靠的 物理层通信标准，它通过 平衡差分信号 和 多点总线 设计，解决了在恶劣工业环境下进行 长距离、多节点 数据通信的难题，虽然它本身只是一个“通道”，但配合 Modbus RTU 等协议,它构成了现代工业自动化和信息化的基石之一。
