系统架构与组成
一个完整的基站后备电源系统通常由以下几个部分组成：

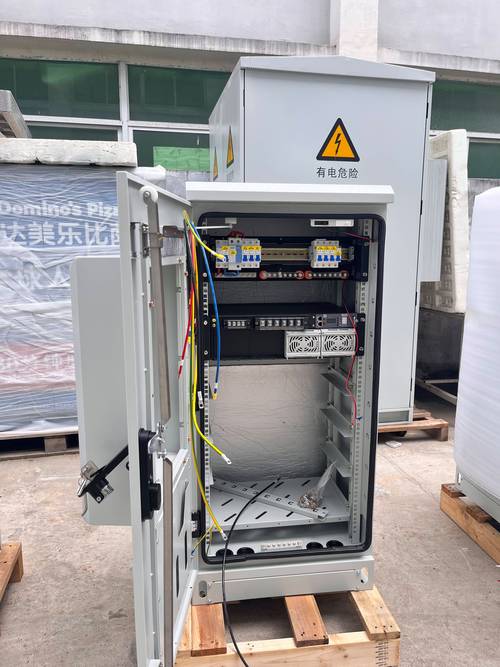

（图片来源网络，侵删）
-
交流输入:
市电是主要供电来源，后备电源系统需要监测市电状态,并在市电异常时无缝切换。
-
整流/配电单元:
- 功能: 将交流电转换为直流电，为通信设备供电,并为蓄电池组充电。
- 关键指标: 转换效率、功率因数、输出稳定性。
-
蓄电池组:

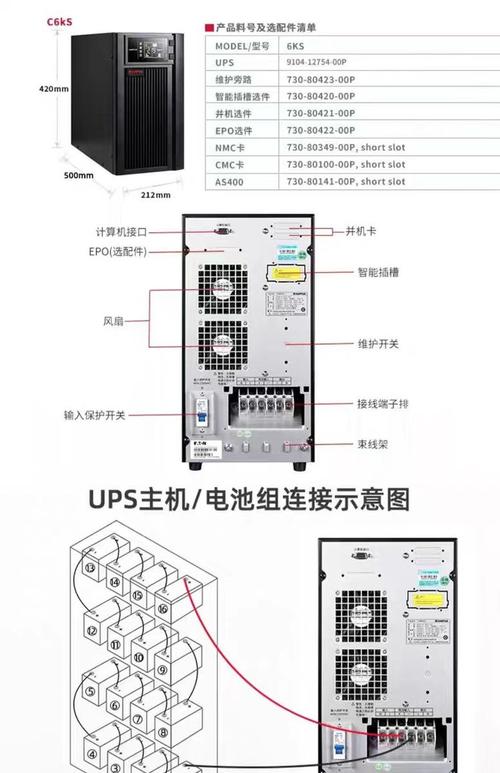

（图片来源网络，侵删）- 功能: 核心储能单元，在市电中断时，提供直流电，维持基站运行，这是后备电源的“心脏”。
-
逆变器:
- 功能: 将蓄电池的直流电转换为通信设备所需的交流电，主要应用于交流通信设备或需要交流供电的场景。
-
切换开关:
- 功能: 在市电和后备电源之间进行快速、可靠的切换，通常要求切换时间在毫秒级,确保通信设备不断电。
-
监控系统:
- 功能: 大脑中枢，实时监测市电、整流器、蓄电池、逆变器、负载等所有部件的电压、电流、温度等状态,并能进行远程管理和告警。
核心设备与技术要点
蓄电池技术
蓄电池是后备电源系统的核心,其技术选型和性能直接决定了基站的续航能力。

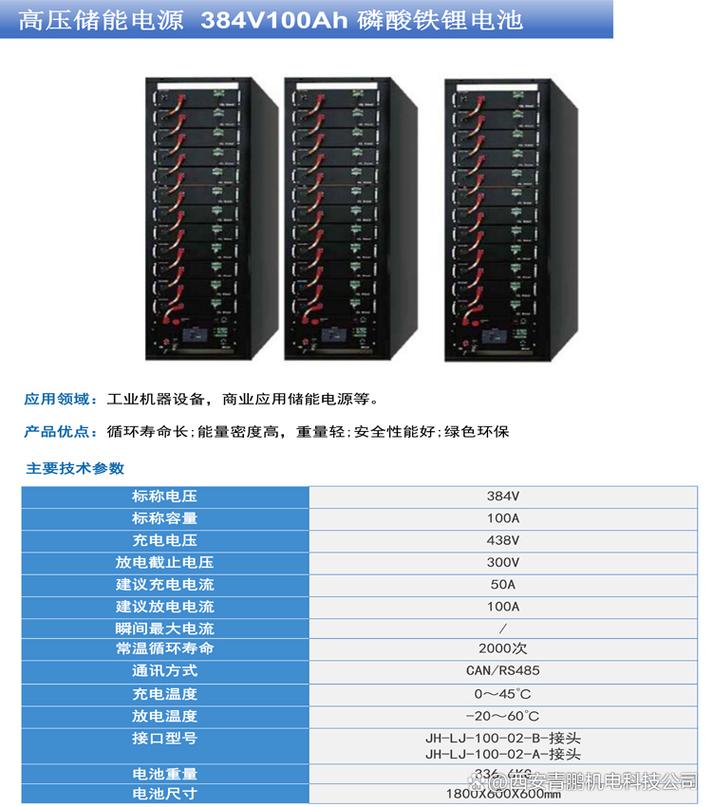

（图片来源网络，侵删）
| 蓄电池类型 | 技术要点 | 优点 | 缺点 | 主要应用场景 |
|---|---|---|---|---|
| 阀控式铅酸电池 | 技术成熟、成本低、技术门槛低。 - 浮充寿命：通常为3-5年。 - 充放电效率较低（约70-80%）。 - 对温度敏感，高温会大幅缩短寿命。 - 能量密度低，体积大、重量重。 - 有一定的“记忆效应”。 |
成本效益高、可靠性高、宽温域适应性好（-15℃~45℃）、技术成熟、维护简单。 | 体积重量大、循环寿命短、环保性差（含铅和酸）、需要定期检查。 | 目前基站应用最广泛的类型，尤其适用于对成本敏感、空间和承重要求不高的场景。 |
| 磷酸铁锂电池 | 能量密度高、循环寿命长、安全性高。 - 循环寿命：可达2000-6000次，远超铅酸电池。 - 能量密度是铅酸电池的3-5倍，体积和重量大幅减小。 - 充放电效率高（>95%）。 - 工作温度范围较窄（建议0℃~45℃），低温性能衰减明显。 - BMS（电池管理系统）是核心技术，用于监控和均衡电芯。 |
体积小、重量轻、寿命长、效率高、环保无污染、支持智能管理。 | 初始成本高、低温性能差、对BMS依赖性强、有安全风险（如热失控，需严格防护）。 | 新建和改造基站的首选，尤其适用于空间受限、承重有限、对节能和长寿命有高要求的站点。 |
| 梯次利用电池 | 将退役动力电池（如新能源汽车电池）进行筛选、重组后用于基站。 - 关键在于电池健康状态的评估和筛选。 - 需要强大的BMS来管理不一致性较大的电池包。 |
成本极低、环保效益好、资源循环利用。 | 电池一致性差、循环寿命不确定、安全风险相对较高、技术标准仍在完善中。 | 成本敏感型基站的探索性应用，是未来降低基站运营成本的重要方向。 |
电源系统架构
-
-48V直流供电系统:
- 主流架构: 基站最经典的供电方式，通信设备（如RRU、BBU）直接使用-48V直流电。
- 优势: 效率高（省去逆变器环节）、系统简单可靠、技术成熟。
- 后备电源: 直接由蓄电池组提供-48V直流电,切换简单。
-
交流UPS供电系统:
- 应用场景: 主要用于室内宏站或数据中心，特别是当基站内包含大量交流设备（如空调、服务器）时。
- 工作原理: 市电正常时，市电经整流为直流，一方面给逆变器供电，另一方面给电池充电；市电中断时,电池通过逆变器为负载提供纯净的交流电。
- 优势: 输出交流电，适用范围广,能提供高质量的稳压稳频交流电。
- 劣势: 系统复杂、效率低（两次能量转换）、成本高。
-
高压直流供电:
- 新兴架构: 将传统UPS的交流输出改为高压直流（如240V, 380V DC）。
- 优势:
- 效率高: 省去了逆变环节，效率可达95%以上。
- 可靠性高: 不存在单点故障的逆变器，电池直接并联到直流母线上,可靠性提升。
- 兼容性好: 大多数服务器和通信设备内部电源都是AC/DC开关电源,可直接适配高压直流输入。
- 劣势: 存在一定的安全风险（高压直流电弧）,行业标准尚未完全统一。
智能管理与监控技术
这是现代基站电源的“大脑”,是实现高效运维和节能降耗的关键。
-
电池管理系统:
- 功能: 对锂电池至关重要，实时监测电池的电压、电流、温度，进行充放电管理、状态-of-健康评估、故障诊断和单体电池均衡。
- 技术要点: 精准的电量算法、高效的均衡策略、可靠的安全预警。
-
智能运维平台:
- 功能: 通过物联网技术,将分散的基站电源设备连接到云平台。
- 技术要点:
- 远程监控: 实时查看设备状态、电池容量、告警信息。
- 预测性维护: 通过大数据分析，预测电池寿命、设备故障,变被动抢修为主动维护。
- 智能节能: 根据网络话务量、市电质量，智能调整电源运行模式（如夜间市电供电时关闭部分整流器）。
- 容量规划: 基于历史数据,精准预测区域性的电池扩容需求。
未来发展趋势
- 锂电化: 磷酸铁锂电池凭借其长寿命、高能量密度的优势，正加速替代铅酸电池,成为新建基站的主流选择。
- 智能化与云化: AI和大数据将深度融入电源管理，实现从“被动响应”到“主动预测”的运维模式转变。
- 高压直流化: 在大型数据中心和新建基站中，HVDC因其高效率和高可靠性,应用范围将不断扩大。
- 梯次利用规模化: 随着新能源汽车保有量增加,退役电池的梯次利用将成为基站电源降本增效的重要途径。
- 与可再生能源融合: 将太阳能、风能等与储能系统结合，打造“风光储”一体化基站，实现绿色通信和能源自给自足,尤其适用于偏远地区和海岛基站。
基站后备电源技术要点可以概括为：
- 核心是储能: 从铅酸到锂电,储能技术的迭代是推动整个行业发展的根本动力。
- 架构是基础: -48V直流、交流UPS、高压直流各有优劣,需根据场景灵活选择。
- 智能是灵魂: BMS和云平台管理让电源系统从“哑设备”变为“智能体”,实现了精细化运维和节能降耗。
- 安全是底线: 无论是电池本身还是高压系统，安全永远是第一要务，需要从设计、制造、运维全流程保障。
掌握这些技术要点，对于运营商进行网络规划、设备选型、运维优化以及控制运营成本都具有至关重要的意义。
