安全须知
- 断电操作： 维修前,务必将充电器从电源插座上拔下。
- 高压危险： 即使拔掉插头，充电器内部的大容量滤波电容（通常是两个圆柱形的，很大）中仍然储存着高压电，足以致命，维修前必须对电容进行放电操作。
- 放电方法： 使用一个功率大一点的电阻（例如1KΩ, 5W）或一个带绝缘手柄的螺丝刀，小心地接触电容的两个引脚，进行短接放电，听到“啪”的一声，看到火花后，说明电已放完,重复操作几次确保安全。
- 使用隔离变压器： 最安全的做法是使用一个1:1的隔离变压器为充电器供电，这样可以将充电器内部电路与市电火线隔离，即使误触电路，也不会形成回路,大大降低触电风险。
- 绝缘防护： 佩戴绝缘手套，使用绝缘螺丝刀，并确保工作区域干燥、整洁。
- 注意极性： 在更换元件时，特别是二极管、电解电容、三极管等，务必注意它们的正负极和方向,装反会导致元件再次烧毁。
第一部分：初步诊断与工具准备
在拆开充电器之前，先进行简单的判断,确定问题所在。
（图片来源网络，侵删）
初步诊断
- 指示灯完全不亮，无任何反应。
- 可能原因： 保险丝熔断、电源线内部断路、输入端元件损坏。
- 指示灯亮，但充电电压很低或为零。
- 可能原因： 输出端保险丝熔断、输出整流二极管损坏、输出滤波电容失效、充电管理芯片或PWM控制芯片损坏。
- 指示灯闪烁，发出“滴答”声。
- 可能原因： 最常见的故障！ 通常是高压启动电阻开路、开关管击穿、电源控制芯片损坏或其外围电路故障，这种“滴答”声是保护电路在工作的声音。
- 能充电，但充电电流很小，或充满电后不断电。
- 可能原因： 电流采样电阻阻值变大、电压反馈电路故障、充电管理芯片问题。
维修工具与材料
- 工具：
- 万用表（必备，用于测电压、电阻、通断）
- 电烙铁、焊锡、松香
- 吸锡器或吸锡线
- 小十字/一字螺丝刀
- 尖嘴钳、镊子
- （可选）热风枪、放大镜/显微镜
- 材料：
- 同规格的保险丝
- 高压滤波电容（如400V以上,耐压值相同或更高）
- 输出滤波电容（如63V/100V,耐压值相同或更高）
- 整流桥（输入整流桥）
- 快恢复二极管（如FR107, FR307等,用于输出整流）
- 开关MOSFET管（如K4178, STP75NF75等,需确认型号参数）
- 高压启动电阻（阻值通常在100KΩ ~ 1MΩ之间，功率1/4W或1/2W）
- TL3842, UC3842, OB2273等电源控制芯片（常见型号）
第二部分：维修步骤与图解说明
以一个典型的48V充电器电路板为例,进行逐步拆解和排查。

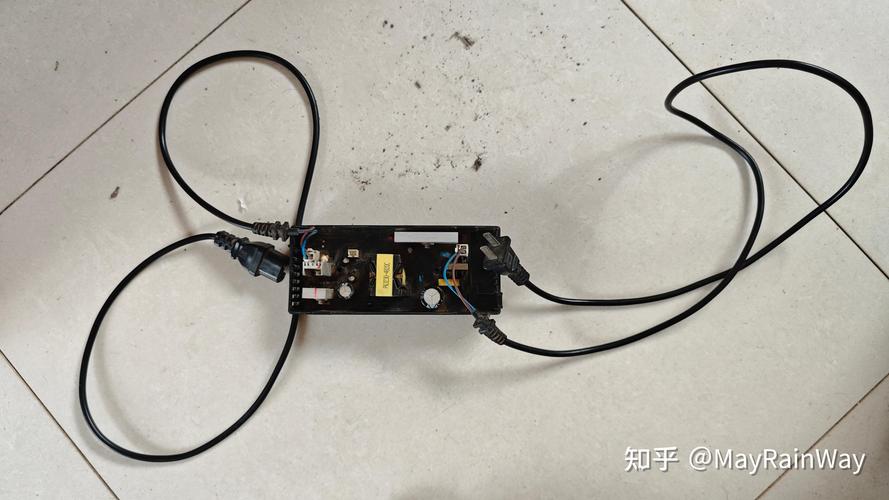

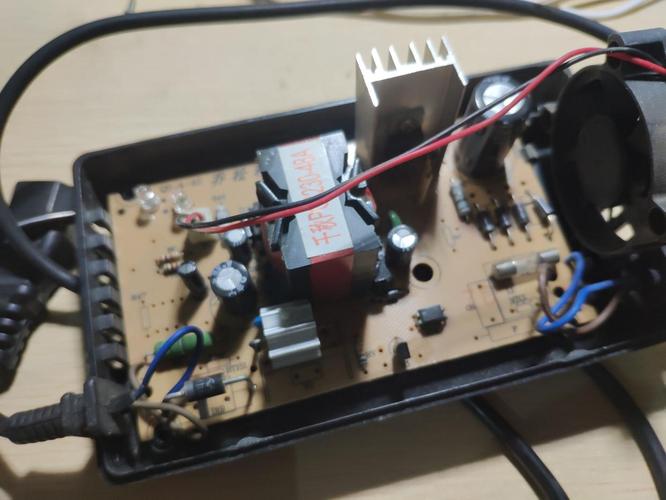

图1：充电器外观与内部结构
- A面： AC输入端子、散热片、DC输出端子、状态指示灯。
- B面： 控制电路板,上面密布着各种电子元件。
安全拆解与电容放电
- 拧下充电器外壳的螺丝，小心地分离外壳，注意有些卡扣设计,不要用力过猛。
- 找到电路板上体积最大的两个高压滤波电容（通常标有400V或450V）。
- 放电！ 用带绝缘手柄的螺丝刀或大功率电阻，短接这两个电容的两个引脚,直到没有火花和放电声。
直观检查与保险丝测量
- 目视检查： 仔细观察电路板，寻找是否有明显烧黑的痕迹、爆裂的电容、烧毁的元件或虚焊的焊点。
- 测量保险丝：
- 将万用表调至电阻档（蜂鸣档）。
- 用表笔测量保险丝（F1）的两端。
- 如果蜂鸣器响或阻值接近0Ω,说明保险丝是好的。
- 如果蜂鸣器不响且阻值无穷大,说明保险丝熔断。
图3：保险丝熔断——这通常意味着电路存在严重短路故障。
- 下一步： 查找导致保险丝熔断的元凶。
排查高压侧短路故障（保险丝熔断时）
保险丝熔断，说明输入回路或开关管等有短路,需要重点检查以下元件：
-
输入整流桥：
- 万用表调至二极管档。
- 分别测量整流桥的四个二极管，正向应有0.5V左右的压降，反向应显示“OL”或无穷大，如果任何一脚正反向都导通或都为无穷大,说明整流桥已损坏。
-
高压滤波电容：

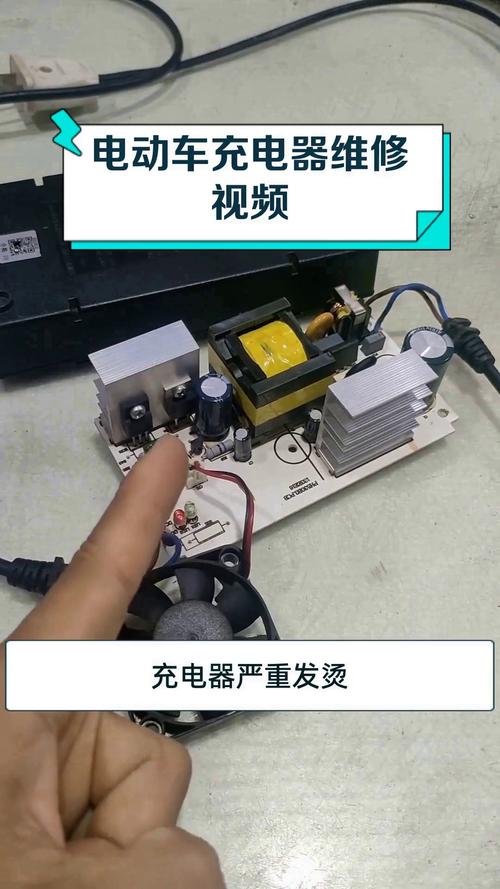

（图片来源网络，侵删）- 放电后，用万用表电阻档测量，正常情况下，表针会先摆动一个较大的角度，然后慢慢回到无穷大，如果阻值很小或为零,说明电容已击穿短路。
-
开关管：
- 这是最常见的故障点！
- 找到连接在散热片上的三极管或MOSFET（通常有三只引脚：G极、D极、S极）。
- 万用表调至二极管档。
- 对于MOSFET： 用表笔测量D极和S极之间，正反向都应不通，如果G极和S极之间短路，或D极和S极之间短路,说明开关管已击穿。
图4：常见的开关管MOSFET和损坏的整流桥/电容。
- 处理方法： 如果发现开关管击穿，务必同时检查高压启动电阻和电源控制芯片，它们很可能连带损坏,需要一并更换。
排查无输出或输出电压低（保险丝完好时）
如果保险丝是好的，但充电器不工作,需要检查开关电源是否正常振荡。
-
测量高压是否正常：
- 重新通电！ （在确保人身安全的前提下,或使用隔离变压器）
- 万用表调至直流电压档（500V以上量程）。
- 黑表笔接电路板的地（大面积铜箔）,红表笔测量高压滤波电容的正极。
- 正常情况下，应有约300V的直流电压（220V交流输入整流滤波后的电压），如果电压为0,说明前级电路有问题。
-
检查启动电路：
（图片来源网络，侵删）- 如果有300V电压，但充电器仍不工作（无“滴答”声）,可能是启动电路问题。
- 找到从高压300V端连接到电源控制芯片（如UC3842）VCC引脚的那个大阻值电阻（启动电阻）。
- 万用表电阻档测量该电阻，如果阻值无穷大，说明它已开路,导致芯片无法启动。
图5：启动电阻和电源控制芯片。
-
检查电源控制芯片：
- 如果启动电阻是好的，但芯片VCC端没有电压，或电压很低,芯片可能已损坏。
- 测量芯片的供电引脚（VCC）、输出引脚（Output）、过压/欠压检测引脚（VFB） 等关键点的电压，与 datasheet 上的典型值进行对比，如果异常，且外围元件无问题,则芯片很可能损坏。
-
检查输出整流与滤波电路：
- 如果开关电源在振荡（能听到“滴答”声或测到高频脉冲），但输出电压为0,问题在输出侧。
- 测量输出端的保险丝是否熔断。
- 测量输出整流二极管：用二极管档测量,应单向导通。
- 测量输出滤波电容：是否失效或鼓包。
第三部分：常见故障元件图例与更换
| 故障现象 | 最可能损坏的元件 | 图示说明 | 更换要点 |
|---|---|---|---|
| 指示灯不亮，保险丝熔断 | 开关管、输入整流桥、高压滤波电容 | 开关管（MOSFET）通常装在散热片上，外观可能炸裂或留有焦痕。 | 必须连带检查！ 更换开关管后，务必检查启动电阻、控制芯片是否损坏。 |
| 指示灯闪烁，有“滴答”声 | 高压启动电阻、开关管、控制芯片 | 启动电阻是一个表面贴装或插件的小电阻，阻值很高（如820KΩ），容易因老化或瞬时高压而开路。 | 更换时阻值和功率必须与原装一致。 |
| 能充电，但电流很小 | 电流采样电阻、输出电容 | 电流采样电阻是一个小阻值（如0.1Ω）的电阻，可能因过流而烧断，阻值变大。 | 找到通常靠近输出端或控制芯片的小电阻，测量其阻值是否变大。 |
| 充满电后不断电 | 电压反馈电路、光耦、控制芯片 | 电压反馈电路由一个精密电阻网络和一个光耦组成，用于将输出电压反馈给控制芯片。 | 检查光耦是否损坏，反馈电阻的阻值是否变化。 |
总结维修流程
- 安全第一： 断电、放电！
- 外观检查： 寻找烧毁、鼓包的元件。
- 量保险丝：
- 断： 查整流桥、高压电容、开关管。
- 通： 查高压、查启动、查芯片、查输出。
- 通电测量： （在安全前提下）测高压300V，测芯片VCC电压,测输出电压。
- 替换元件： 找到故障元件后,用同规格的新元件替换。
- 测试： 装回外壳，连接好电池,进行充电测试。
维修充电器需要耐心和细心，遵循从输入到输出、从主电路到控制电路的顺序，大部分问题都能迎刃而解,祝您维修顺利！
