第一部分：维修前准备与安全须知
在开始任何维修工作之前,请务必遵守以下安全准则：

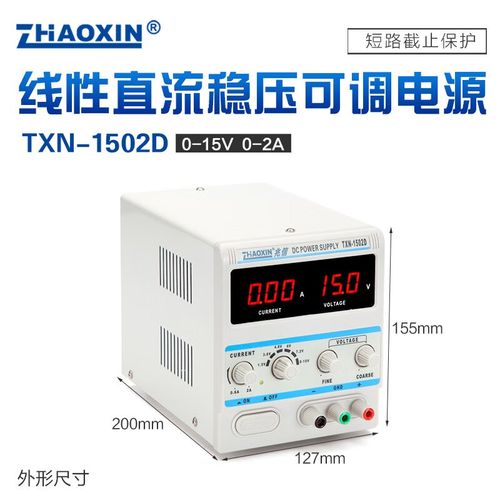

（图片来源网络，侵删）
-
断电与放电：
- 将电源插头从墙上插座拔下。
- 对于大功率电源,输出端可能有大电容存有高压电。必须使用大功率电阻（如 1kΩ/5W）对输出电容进行放电，防止电击损坏元器件或伤到自己。
- 用万用表测量输出端和关键测试点（如滤波电容两端）的电压，确认已完全放电。
-
工具准备：
- 万用表：必备，用于测量电压、电阻、通断。
- 示波器：强烈推荐，用于观察波形，判断振荡、纹波等故障。
- 可调直流负载仪：专业工具，用于测试电源的带载能力和稳定性。
- 电烙铁、焊锡、松香：用于拆焊元器件。
- 吸锡器/吸锡线：用于拆焊。
- 小螺丝刀、镊子：用于拆机和小元件操作。
- 替换元器件：准备好一些常用元件，如保险丝、整流桥、滤波电容、三极管、稳压IC（如LM317）、电位器等。
-
图纸：
如果有设备的电路原理图,维修会事半功倍，如果没有，需要根据实物电路板进行“反向工程”绘制草图。
（图片来源网络，侵删）
第二部分：故障现象分析与诊断流程
维修的核心思路是“先外后内，先静后动，先易后难”。
第一步：初步检查（“望闻问切”）
-
观察：
- 外观：检查电源外壳有无破损、烧焦的痕迹。
- 保险丝：打开电源外壳，找到输入端的保险丝，观察它是否烧断（发黑或熔断），这是最常见的故障点之一。
- 元器件：仔细观察电路板上的电容有无鼓包、漏液；电阻有无烧焦变色；三极管、IC有无烧裂的痕迹。
- 接线：检查电源线、输出接线端子是否牢固、有无松动。
-
闻：靠近电路板闻一下，是否有烧焦的异味。
-
问：向使用者了解故障发生的过程。“是突然没电了，还是输出电压不准，还是开机后有异响？”
（图片来源网络，侵删）
第二步：通电测试（在确保初步安全后）
警告： 通电测试时，手不要接触电路板任何部分，最好使用隔离变压器。
-
空载测试：
- 不连接任何负载,给电源通电。
- 测量输出电压：用万用表测量输出端电压。
- 情况A：输出电压为0V
- 检查保险丝是否熔断,如果熔断，说明后级有严重短路。切勿盲目更换保险丝！ 必须先找到短路点。
- 检查电源开关是否正常。
- 检查变压器初级、次级线圈是否开路（用万用表电阻档测量）。
- 情况B：输出电压远高于15V（接近输入整流后的电压）
- 这通常是稳压控制环路失效了，核心的稳压IC（如LM317）或其周边电路（如取样电阻、调整管）可能损坏。
- 情况C：输出电压远低于15V，但不是0V
- 可能是整流滤波电路有问题（如某个二极管开路，电容容量下降）。
- 也可能是负载过重（但这里是空载，所以重点检查电源本身）。
- 检查调整管是否性能不良或损坏。
- 情况A：输出电压为0V
-
带载测试：
- 在确认空载基本正常后,连接一个可调负载（或用大功率电阻作为假负载），将电流调整到额定值的一半左右。
- 观察现象：
- 输出电压剧烈下降：说明电源带载能力差，可能是整流二极管内阻变大、滤波电容失效、调整管功率不足或开环。
- 输出电压纹波过大：用示波器观察，如果纹波峰峰值很大，说明滤波电容失效或容量不足。
- 输出电压随负载变化而明显波动：说明稳压性能差，稳压环路有问题。
- 电源发出“吱吱”叫声：通常意味着电源处于间歇振荡状态，常见于负载过重或反馈环路问题。
第三部分：常见故障点与维修方法
根据诊断流程,以下是针对 0-15V 电源最常见故障点的详细分析和维修。
故障点1：无输出电压 (0V)
- 原因1：保险丝熔断
- 检查：目测或用万用表电阻档测量。
- 维修：
- 更换保险丝前，必须找到短路原因！
- 用万用表二极管档或电阻档,在路测量输入端整流桥（四个二极管）的正反向电阻，如果某个方向阻值极小，说明桥臂击穿短路。
- 测量输入滤波电容是否击穿短路。
- 测量开关电源（如果是开关电源）的开关管（MOSFET或三极管）是否击穿。
- 排除所有短路点后,再换上同规格、同电流的保险丝。
- 原因2：变压器损坏
- 检查：用万用表电阻档测量变压器初级和次级线圈的电阻，初级应有几十到几百欧姆，次级应有零点几到几欧姆，如果电阻为无穷大，说明线圈开路。
- 维修：更换同规格的变压器。
- 原因3：电源开关损坏
- 检查：用万用表电阻档测量开关在ON和OFF状态下的通断是否正常。
- 维修：更换开关。
故障点2：输出电压不可调或偏高/偏低
这类问题通常出在稳压控制电路，对于经典的线性电源，核心是 LM317 或类似的可调稳压IC。
-
核心电路分析 (以LM317为例)：
Vout = Vref * (1 + R2 / R1)，Vref约为 1.25V。R1是固定电阻（通常为 240Ω）。R2是可调电位器。- 电压调整是通过改变电位器
R2的阻值来实现的。
-
维修步骤：
- 测量关键点电压：
- LM317的输入脚：应比输出电压高至少2-3V（即“压差”或“Dropout Voltage”），如果此处电压很低，问题在整流滤波电路。
- LM317的调整脚：正常工作时，此脚与输出脚之间应有约1.25V的稳定电压。
- LM317的输出脚：即我们期望的稳定电压。
- 检查电位器：
- 将电位器焊下来或焊开一个脚,用万用表测量其阻值是否可平滑变化，如果阻值不变或时好时坏，说明电位器内部碳膜磨损或接触不良，这是最常见的原因之一，更换同规格的电位器。
- 检查取样电阻：
- 检查固定电阻
R1（240Ω）是否变值或开路。 - 检查连接
R1和R2的铜箔线是否断裂。
- 检查固定电阻
- 检查LM317本身：
- 如果外围电路都正常,但电压依然异常，很可能是LM317损坏了。
- 可以测量各脚之间的电阻值,与好的LM317对比，但这种方法不一定可靠。
- 最直接的方法是替换法：用一个同型号的LM317（或兼容型号）替换试试。
- 测量关键点电压：
故障点3：纹波过大
- 现象：用示波器看输出，电压上叠加着明显的交流波纹。
- 原因1：滤波电容失效
- 检查：这是最常见的原因，电容用久了会电解干涸，容量大幅下降，可以用万用表的电容档测量其容量是否与标称值接近，如果没有电容档，可以在路通电测量其两端电压，如果纹波很大，也说明电容失效。
- 维修：更换同容量、同耐压或更高耐压的电解电容，注意极性！
- 原因2：稳压环路增益不足
- 检查：在一些更精密的电源中，可能涉及运放等元件，其性能下降也会导致纹波抑制能力变差。
- 维修：检查相关运放及周边元件，必要时进行替换。

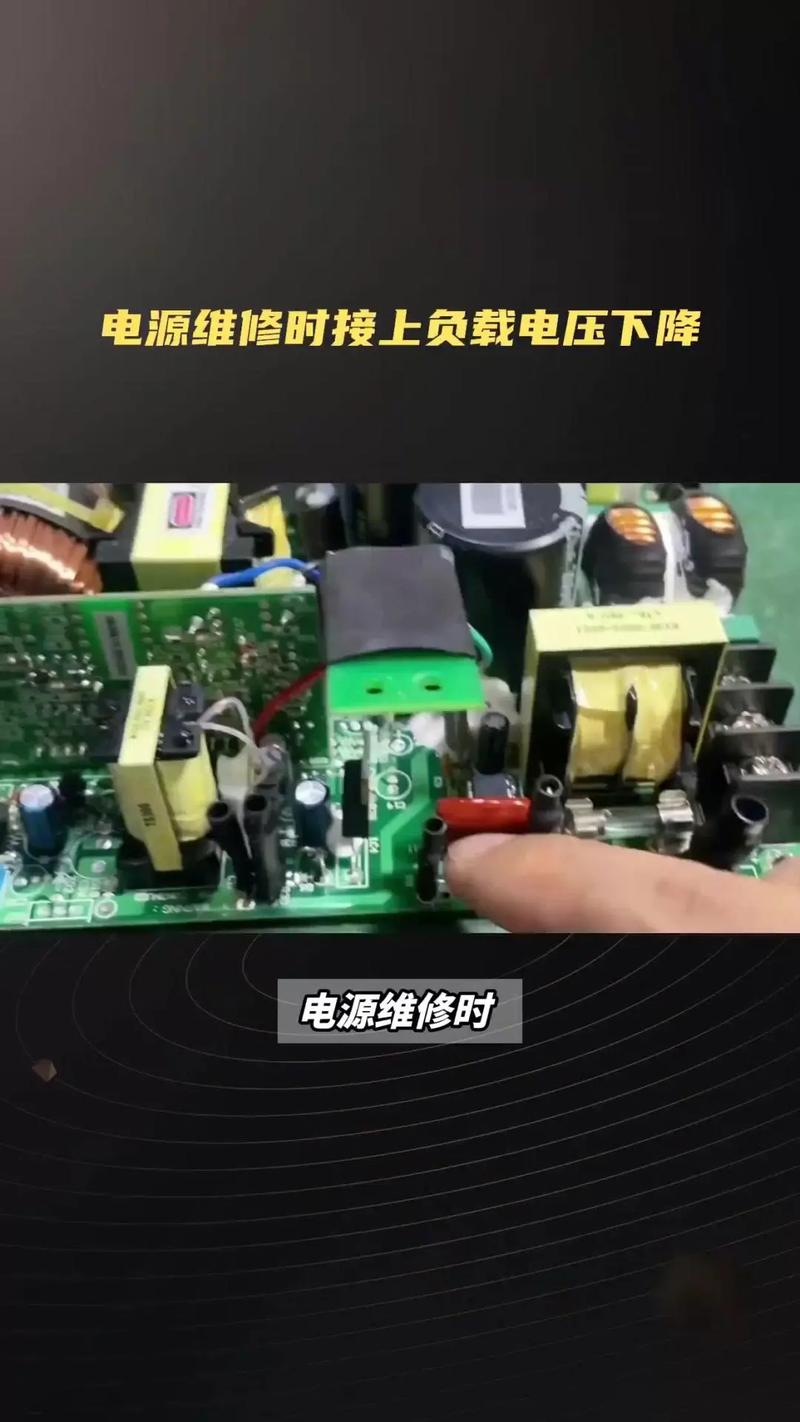

故障点4：带载能力差
- 现象：空载电压正常，一接上负载，电压就显著下降。
- 原因1：整流二极管性能不良
- 检查：用万用表二极管档测量二极管，正向压降过大或反向电阻不够大，说明其内阻变大或软击穿。
- 维修：更换整流桥或单个二极管。
- 原因2：滤波电容容量下降
- 检查：同“纹波过大”的原因1，电容无法提供足够的瞬时电流。
- 维修：更换滤波电容。
- 原因3：调整管（或LM317）散热不良或损坏
- 检查：调整管（特别是大功率三极管）或LM317需要安装在散热片上，如果散热片烫手但电压下跌严重，可能是管子接近极限或已损坏，测量其三个电极之间的电阻，看是否有短路。
- 维修：确保散热良好，必要时更换损坏的管子。
第四部分：总结与建议
- 系统性思维：不要上来就乱拆乱换，按照“先外后内、先易后难”的顺序，一步步缩小故障范围。
- 善用工具：万用表是基础，示波器是“火眼金睛”，能帮你发现很多万用表看不出来的问题（如振荡、纹波）。
- 安全第一：始终牢记电容放电和防电击，在不确定的情况下，宁可断电检查，也不要带电冒险操作。
- 记录与学习：每次维修后，最好记录下故障现象、原因和解决方法，这不仅能加深你对电源电路的理解，也能成为你宝贵的经验积累。
希望这份详细的指南能帮助你成功修复你的 0-15V 稳压电源！祝你维修顺利！
