第一部分：电源板工作原理简介
海尔32R1的电源板是一块“二合一”板，它集成了两个主要功能部分：

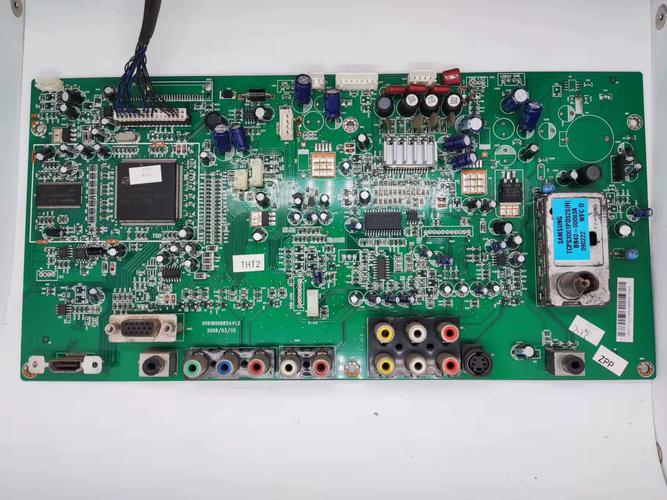

（图片来源网络，侵删）
-
PFC（功率因数校正）电路：
- 输入：220V交流电。
- 功能：将220V交流电整流、升压，输出一个约+380V的稳定直流电压，这个电压为后级的DC-DC变换电路提供能量，同时可以减小对电网的干扰，提高电源效率。
- 关键元件：PFC开关管（如STP13NK60Z）、PFC电感、PFC驱动IC（如NCP1397或类似型号）、PFC输出滤波电容。
-
DC-DC（电压变换）电路：
- 输入：来自PFC电路的+380V电压。
- 功能：将+380V电压通过开关变压器和开关管，变换成电视主板、背光板所需的各种低压直流电。
- 主要输出组：
- +24V (Va)：为背光板（Inverter）供电，点亮屏幕灯条。
- +12V (Vcc)：为主板（逻辑板）和部分小信号电路供电。
- +5V (SV)：为主板待机电路、USB接口等供电。
- +3.3V：为主板核心芯片供电。
- +St-by (待机电压)：通常为+5V，在电视插电但未开机时始终存在，用于接收遥控器或面板的开机指令。
第二部分：常见故障现象与对应原因
| 故障现象 | 可能的原因 |
|---|---|
| 指示灯不亮，无任何反应 | - 电源板保险丝烧断。 - PFC电路或副电源电路（待机电路）严重短路。 - 电源板与主板的连接线松动或脱落。 |
| 指示灯亮，但不开机或一闪一闪 | - PFC电路未工作，导致+380V电压缺失。 - DC-DC电路（主电源）未启动，+24V/+12V等电压无输出。 - 电源板保护电路启动（过压、过流、短路保护）。 - 主板（逻辑板）反馈信号异常。 |
| 屏幕亮，但无图像（黑屏） | - 背光不亮：+24V电压异常或无输出，或背光板本身损坏。 - 图像信号问题：+12V、+5V、+3.3V等电压异常，或主板损坏。 |
| 屏幕有图像，但闪一下就黑了 | - 电源板负载过重或短路（如背光板短路、主板短路）。 - 电源板输出电压不稳或保护电路动作。 |
第三部分：维修工具与准备工作
-
必备工具：
- 万用表：数字式，用于测量电压、电阻、通断。
- 示波器：强烈推荐！可以直观地查看PWM驱动波形，判断电路是否起振。
- 电烙铁和吸锡器：用于拆焊元件。
- 热风枪：拆焊贴片IC。
- 常用配件：保险丝（通常为3.15A/250V）、快恢复二极管、电解电容（特别是PFC和主滤波电容）、开关管（MOSFET）。
- 隔离变压器：非常重要！ 为了安全维修，强烈建议使用隔离变压器，将电视与市电电网隔离，防止触电。
-
准备工作：

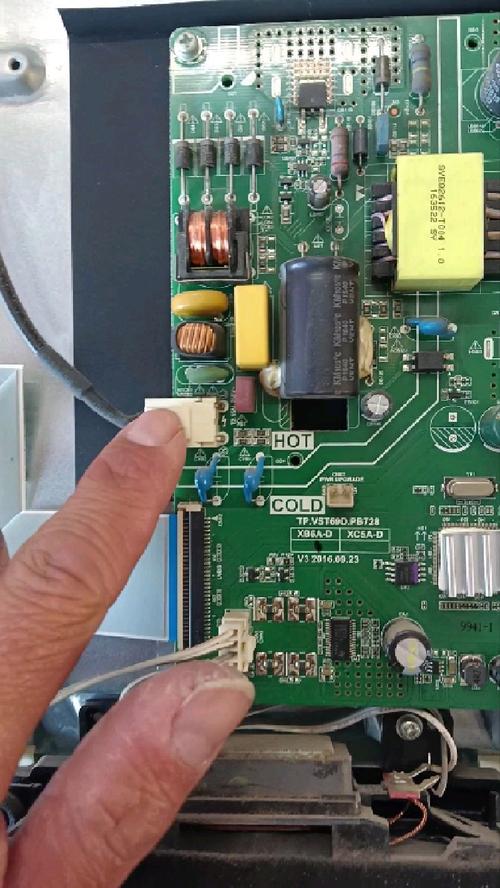

（图片来源网络，侵删）- 安全第一：断开电源后，等待电源板上的大容量滤波电容（PFC输出端的400V左右电容）完全放电，可以用一个大功率电阻（如1kΩ/5W）的两个引脚去接触电容的正负极脚进行放电。
- 记录：拍照记录下电源板的原貌，特别是元件的安装方向和连接线位置。
- 拆解：将电源板从电视后壳中拆下，断开所有与主板、背光板的连接线，并做好标记。
第四部分：维修步骤详解
第一步：外观检查与静态测量
-
目视检查：
- 检查保险丝是否发黑、熔断，这是最常见的故障点之一。
- 检查是否有明显的烧焦、鼓包、漏液的元件，特别是电解电容。
- 检查PCB板上是否有虚焊、脱焊的焊点，特别是大电流元件的引脚附近。
-
静态电阻测量（断电）：
- 测保险丝：用万用表电阻档测量保险丝两端，如果阻值为无穷大（断路），则说明后级电路存在严重短路。
- 测整流桥：将表笔接在交流输入端L、N上，应有正常二极管的正向导通阻值（几十到几百欧），如果阻值非常小（接近0Ω），则说明整流桥或后续电路击穿短路。
- 测PFC开关管：将表笔测PFC开关管（通常是三个脚的MOSFET）的D极（漏极）和S极（源极），正常情况下，D-S之间应有一定的阻值（用二极管档测量，正反向应有差异），如果阻值为0Ω，则开关管已击穿。
- 测主电源开关管：方法同上，检查主电源的开关管是否击穿。
如果发现保险丝熔断或开关管击穿，切勿直接更换保险丝或开关管后就通电！必须找到导致它们损坏的根本原因，否则会再次烧毁。
第二步：重点电路排查
情况A：保险丝熔断，开关管也击穿

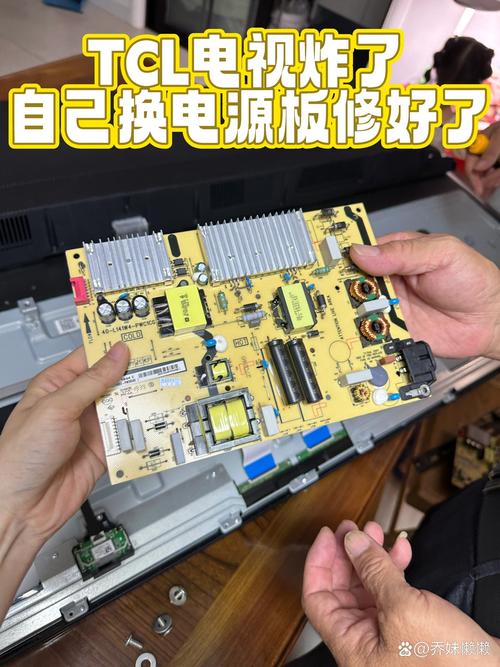

（图片来源网络，侵删）
这种情况通常是“硬短路”。
- 更换损坏元件：更换保险丝、PFC开关管、主电源开关管。
- 查找短路点：
- PFC电路短路：重点检查PFC开关管、PFC驱动IC、PFC二极管、PFC输出滤波电容是否击穿。
- 主电源短路：重点检查主电源开关管、主电源的输出整流二极管（如肖特基二极管）、输出滤波电容是否击穿。
- 负载短路：如果电源板上的元件都正常，很可能是负载（主板或背光板）短路导致电源管烧毁，可以断开所有负载（拔掉与主板、背光板的连接线），然后在电源板的输出端（如+24V、+12V）接上假负载（如汽车灯泡或大功率水泥电阻），然后通电测试，如果此时电源能正常启动，电压正常，则说明是负载问题。
情况B：保险丝完好，但无电压输出
- 测量待机电压：通电后，首先测量电源板上的待机电压（通常是+5V），如果待机电压正常，说明副电源工作正常，问题出在主电源的启动或控制电路上。
- 测量PFC电压：测量PFC输出端的滤波电容两端电压，正常情况下，在待机时应为0V，开机后应上升到约380V。
- 如果PFC电压为0V,检查PFC电路的启动电阻、PFC驱动IC及其外围电路、PFC开关管。
- 如果PFC电压正常,但主电源无输出，则问题在主电源的DC-DC电路，检查主电源的PWM控制IC（如SG6848或类似型号）、其启动电阻、反馈电路（光耦PC817、稳压IC TL431）以及主电源开关管。
第三步：动态测试与波形观察（需谨慎）
在静态测量没有发现明显短路后,可以进行通电动态测试。
- 连接隔离变压器，将电源板接入隔离变压器的次级。
- 连接假负载：在+24V和+12V输出端接上合适的假负载（如24V/12V的汽车灯泡）。
- 通电观察：
- 听声音：通电后应能听到“嗒”的一声（继电器吸合声），这是PFC电路工作的声音。
- 测电压：用万用表监测PFC电压和各路输出电压是否正常上升并稳定。
- 测波形：用示波器观察关键点的波形：
- PFC驱动IC的输出脚：应有正常的PWM驱动方波。
- 主电源PWM控制IC的输出脚：应有正常的PWM驱动方波。
- 如果驱动波形正常,但输出电压异常，可能是开关管或变压器问题。
- 如果没有驱动波形,则是控制IC或其供电、反馈电路问题。
第五部分：海尔32R1电源板维修要点总结
-
高频发故障点：
- 电解电容：PFC和主电源的滤波电容是重灾区，鼓包、失效是常见原因，会导致电压不稳、无法启动。
- 保险丝和开关管：通常由后级短路引起，需要仔细排查短路点。
- PWM控制IC和驱动IC：损坏会导致整个电源不工作。
- 光耦和TL431：负责稳压反馈，损坏会导致输出电压失控（过高或过低）。
-
维修策略：
- 先易后难：先检查保险丝、外观、易损件。
- 先静态，后动态：先在断电状态下测量电阻，排查短路。
- 先电源，后负载：确认电源板自身工作正常后，再考虑是否是主板或背光板的问题。
-
安全警告：
- 电视机内部存在高压，即使断电后，滤波电容中仍储存有足以致命的电荷！ 维修前必须放电。
- 如果你不具备电子维修知识和经验,强烈建议不要自行尝试，可以联系专业的维修人员或直接更换一块同型号的电源板（成本通常在100-200元人民币左右，比请人维修有时更划算）。
希望这份详细的指南能帮助你成功维修你的海尔32R1电视！祝你维修顺利！
