重要声明：安全第一！
在开始任何操作之前,请务必牢记：
（图片来源网络，侵删）
- 高压危险！ 液晶电视，尤其是老式的CCFL背光机型，内部存在极高的电压（即使拔掉电源后，大电容中仍可能储存致命电荷）。不熟悉电子技术的人员请勿尝试！
- 断电并放电！ 维修前，务必拔掉电源线，并使用带绝缘手柄的螺丝刀或专用放电工具，对电源板上的大电容（通常是几个体积很大的圆柱形元件）进行彻底放电，这是防止触电的关键步骤。
- 防静电！ 电路板上的精密元器件（如CPU、内存、驱动芯片）对静电非常敏感，操作前请触摸一下金属暖气片或水管，释放身体静电，最好佩戴防静电手环。
- 记录和拍照！ 拆卸前，用手机拍下所有连接线、螺丝位置和电路板布局，以便后续复原。
第一部分：准备工作
必备工具
- 基础工具：
- 螺丝刀套装： 需要包含十字、一字、内梅花等不同规格，最好带有磁性。
- 镊子： 尖头和圆头各一把，用于夹取小元件。
- 尖嘴钳/斜口钳： 用于剪断引脚或导线。
- 万用表： 这是最重要的工具！ 用于测量电压、电阻、通断，是诊断故障的核心。
- 专业工具：
- 电烙铁和焊台： 建议使用恒温焊台（如936型），功率在40-60W，配不同型号的焊头（尖头、刀头）。
- 焊锡丝： 建议使用含松香的、直径0.3-0.8mm的焊锡丝。
- 吸锡器和吸锡线： 用于拆卸元件时吸走多余的焊锡。
- 热风枪： 用于拆卸多引脚的芯片（如CPU、电源管理IC），但使用不当极易损坏电路板和周边元件，新手慎用。
- 放大镜或显微镜： 用于检查虚焊、微小裂纹和元件标记。
- 松香助焊剂： 帮助焊接，使焊点更光亮牢固。
- 酒精和棉签/刷子： 用于清洁电路板。
故障现象分析
首先要明确电视的故障现象,这能帮你快速定位问题所在的电路板。
- 完全不开机（指示灯不亮）： 问题大概率在电源板。
- 指示灯亮，但屏幕不亮（黑屏）： 可能是电源板（供电不足）、主板（控制系统故障）、驱动板（T-CON或屏驱动板）或背光板（最常见）的问题。
- 屏幕有图像，但非常暗： 几乎可以肯定是背光板故障。

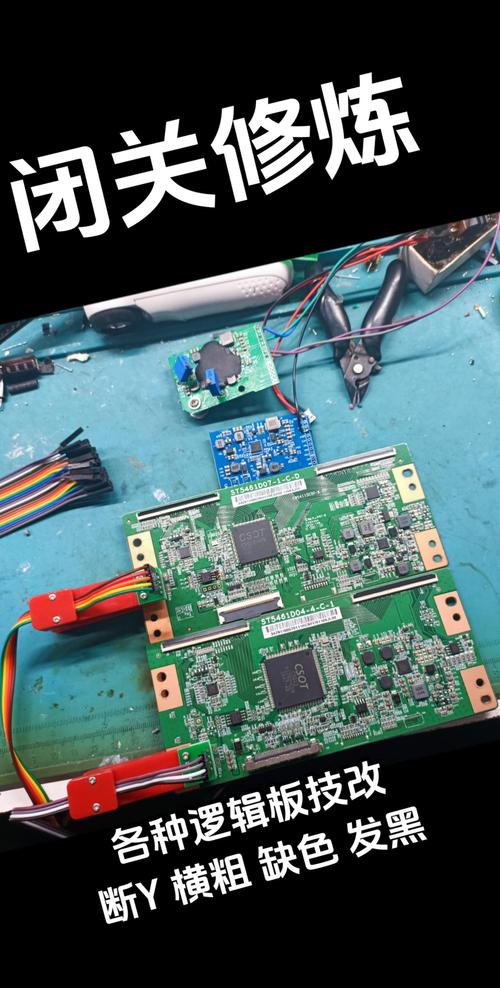

- 图像花屏、白屏、黑屏带竖线/横线： 通常是主板或T-CON板（时序控制板）故障。
- 图像颜色异常、缺色： 可能是主板或屏驱动板问题。
第二部分：诊断流程
维修的核心是“先易后难，先外后内”。
步骤1：目视检查
将电路板从电视中取出,放在干净的工作台上，仔细检查：
- 烧毁痕迹： 寻找有无发黑、烧焦的元件、电阻或PCB板，这是最直接的故障线索。
- 鼓包/漏液元件： 检查电容（尤其是电解电容）的顶部是否鼓起、漏液或变色，这是最常见的故障原因之一，尤其是在电源板和驱动板上。
- 虚焊/冷焊： 观察大功率芯片或引脚较多的元件，看焊点是否光滑、饱满，有裂纹或光泽暗淡的可能是虚焊。
- 异物： 检查是否有小虫、导电碎屑等异物掉入导致短路。
步骤2：电压测量
这是诊断电路板是否正常工作的关键。
（图片来源网络，侵删）
- 电源板： 测试其输出的各组电压（如+5V, +12V, +24V, +32V等）是否正常，用万用表直流电压档，黑笔接地，红笔测量各测试点电压，与图纸或主板标注的电压进行比对。
- 主板： 测试CPU、内存等核心芯片的供电电压是否正常，如果供电正常但芯片不工作，可能是芯片本身或其外围电路损坏。
- 背光板： 测试背光驱动芯片（如OZ9926、LD9955等）的供电、使能信号、亮度控制信号等引脚电压是否正常。
步骤3：电阻/通断测量
- 保险丝： 用万用表电阻档测量电源板上的保险丝是否熔断，如果断路，说明后级电路存在严重短路，需要进一步排查。
- 关键对地电阻： 测量电源板各路输出对地的电阻值，如果某一路电阻接近0欧，说明该路存在短路，需要找到短路的元件（如滤波电容、稳压管等）并更换。
- 线路通断： 检查排线、飞线是否断裂。
步骤4：信号注入法（高级）
对于主板等控制板,如果怀疑其工作不正常，可以尝试注入信号，将一个已知的正常T-CON板或屏驱动板接到故障主板上，看问题是否解决，这需要你对各电路板的接口和兼容性有一定了解。
第三部分：维修操作
更换元件
这是最常见的维修操作。
- 更换电容：
- 用吸锡器吸掉旧电容的焊锡。
- 用镊子取下旧电容。
- 观察新电容的极性（负极通常有白色条或缺口），电容值和耐压值必须与原装完全一致。
- 将新电容插入对应位置,确保极性正确。
- 用烙铁焊接,焊点要光滑、牢固。
- 更换保险丝：
- 确保保险丝熔断的原因已经排除,否则换上新的会再次熔断。
- 保险丝有电流和尺寸规格,必须更换相同规格的。
- 更换IC芯片：
- 使用热风枪： 调节合适的温度（通常300-380°C）和风量，对芯片引脚均匀加热，待焊锡熔化后用镊子取下。
- 清理焊盘： 用吸锡线清理焊盘上的余锡，确保平整。
- 焊接新芯片： 在焊盘上涂上少量助焊剂，对准位置，用热风枪均匀加热，待焊锡熔化后，芯片会自动吸附，冷却后检查是否虚焊。
- 使用电烙铁（针对引脚较少的芯片）： 逐个焊点进行焊接，确保每个引脚都连接良好。
修复虚焊
- 用烙铁蘸取少量松香,对准虚焊的焊点进行重新加热，直到焊锡完全熔化并覆盖焊盘，形成光滑的圆锥形。
断线修复
- 如果发现PCB板上的铜箔走线断裂,可以用细的漆包线或飞线，从断裂点的两端焊盘上引出，连接起来。
第四部分：测试与复原
- 清洁： 维修完成后，用酒精和棉签清洁板上的松香残留物，确保无短路风险。
- 隔离测试（强烈推荐）： 在将电路板装回电视前，最好进行“裸板测试”，将电源板、主板等独立出来，接上假负载（如灯泡、汽车灯泡）或相关部件，通电测试，确保功能正常后再装回，这样可以避免因安装错误导致二次损坏。
- 装回电视： 按照之前拍照和记录的顺序，小心地将电路板装回，连接好所有排线和插头。
- 整机测试： 盖上后盖，连接所有线缆，通电测试电视的各项功能是否恢复正常。
常见故障点速查
| 故障现象 | 最可能的问题电路板 | 常见故障元件 |
|---|---|---|
| 完全不开机 | 电源板 | PFC电路、主电源IC、大电容、保险丝 |
| 指示灯亮，黑屏 | 背光板 | 背光驱动IC、高压条、背光电容、灯管 |
| 图像暗，有声音 | 背光板 | 同上 |
| 花屏、白屏、竖线 | 主板、T-CON板 | T-CON芯片、排线、DDR内存、屏驱动芯片 |
| 缺色、颜色异常 | 主板、屏驱动板 | 屏驱动芯片、排线、RGB信号处理电路 |
学习资源
- YouTube/哔哩哔哩： 搜索“电视维修”、“电路板维修”、“电容更换”等关键词，有大量视频教程。
- 专业论坛： 如“电子发烧友”、“维修吧”等，可以找到很多维修案例和技术讨论。
- 芯片数据手册： 对于维修人员，找到关键芯片（如电源IC、驱动IC）的数据手册，了解其引脚定义和典型工作电压至关重要。
液晶电视电路板维修是一个系统性工程，需要理论知识和实践经验相结合，从最简单的目视检查和更换电容开始，逐步深入，保持耐心，细心操作，安全永远是第一位，祝你维修顺利！
