- 什么是分立元器件？ (定义、种类、特点)
- 为什么需要封装技术？ (封装的作用与重要性)
- 分立元器件常见的封装技术 (详细介绍几种主流封装)
- 封装技术的发展趋势 (更小、更优、更智能)
什么是分立元器件？
分立元器件 是指在电路中具有独立功能、封装单一的电学元件，与它们相对的是集成电路，后者将成千上万个晶体管、电阻、电容等元件集成在一块小小的硅芯片上。
核心特点：
- 功能单一： 每个元器件只完成一个基本功能，如二极管只负责单向导电，三极管负责放大或开关。
- 物理独立： 每个元器件都是一个独立的物理实体，可以单独购买和焊接。
- 可替换性强： 如果某个分立元器件损坏，可以直接将其从电路板上取下，换上一个新的。
常见种类：
- 二极管： 整流、开关、发光、稳流等。
- 晶体管： 主要指双极结型晶体管 和场效应晶体管，用作放大、开关、振荡等。
- 晶闸管： 可控硅，用于大功率的开关和调压。
- 电阻： 限制电流、分压、分流。
- 电容： 储存电荷、滤波、耦合、调谐。
- 电感： 储存磁能、滤波、振荡。
为什么需要封装技术？
一块裸露的硅芯片（也叫管芯/Die）非常脆弱，它由半导体材料构成，极易受静电、湿气、物理损伤和环境污染的影响，它本身只有微米级的金属焊盘，无法直接用手操作或焊接在电路板上。
封装技术 就是为这个脆弱的芯片“穿上盔甲”，并提供与外部世界（如电路板）连接的桥梁，它的作用至关重要：
主要功能：
-
物理保护：
- 机械支撑： 为脆弱的硅芯片提供坚固的骨架，防止其在焊接、安装和使用中断裂。
- 环境保护： 将芯片与湿气、灰尘、有害气体等环境因素隔绝，防止其腐蚀和性能退化。
-
电气连接：
- 内引线： 用极细的金线或铜线，将芯片上微小的焊盘连接到封装的引脚上。
- 外引脚： 提供标准化的、可以插入电路板焊孔或进行表面贴装的金属“腿”，实现芯片与电路板上其他元器件的电气互连。
-
散热：
（图片来源网络，侵删）芯片工作时会产生热量,封装材料（如环氧树脂、陶瓷）和特殊的散热结构（如散热片、金属基板）可以将热量传导出去，防止芯片因过热而烧毁。
-
尺寸标准化：
将不同大小和形状的芯片封装成统一的外形和引脚间距,便于自动化生产和组装。
封装是连接微观世界（芯片）和宏观世界（电路板）的桥梁，没有封装，电子设备就无法制造和使用。

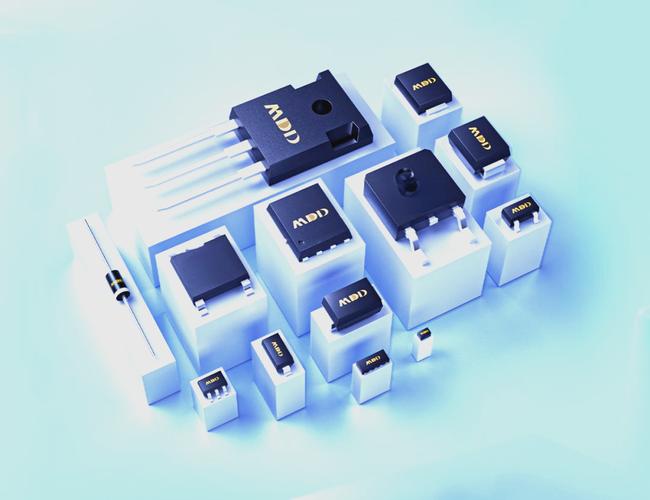

分立元器件常见的封装技术
分立元器件的封装技术经历了从大到小、从有引线到无引线、从塑料到陶瓷的发展过程，下面介绍几种最常见的封装：
A. 插件式封装
这类封装有长长的引脚,需要穿过电路板上的孔并进行焊接，机械强度高。
-
DO-41 (Diode Outline, Case 41):
- 描述： 最经典的二极管封装，像一根小圆柱，两端各一根引脚。
- 应用： 普通整流二极管、稳压二极管、开关二极管等。
- 特点： 成本低，可靠性高，但体积较大。
-
TO-220 (Transistor Outline, Case 220):
- 描述： 非常常见的功率器件封装，通常有一个金属散热片，中间是芯片，背后有安装孔。
- 应用： 功率三极管、可控硅、电压调整器（如经典的 78xx 系列）。
- 特点： 散热性能好，可以通过散热器进行强力散热，是功率器件的“常客”。
-
TO-92 (Transistor Outline, Case 92):
- 描述： 小型塑料封装，形似一颗小号的子弹头，通常有三个平排的引脚。
- 应用： 小信号三极管、小功率场效应管、部分电压基准和传感器。
- 特点： 体积小，成本低，适用于低功耗应用。

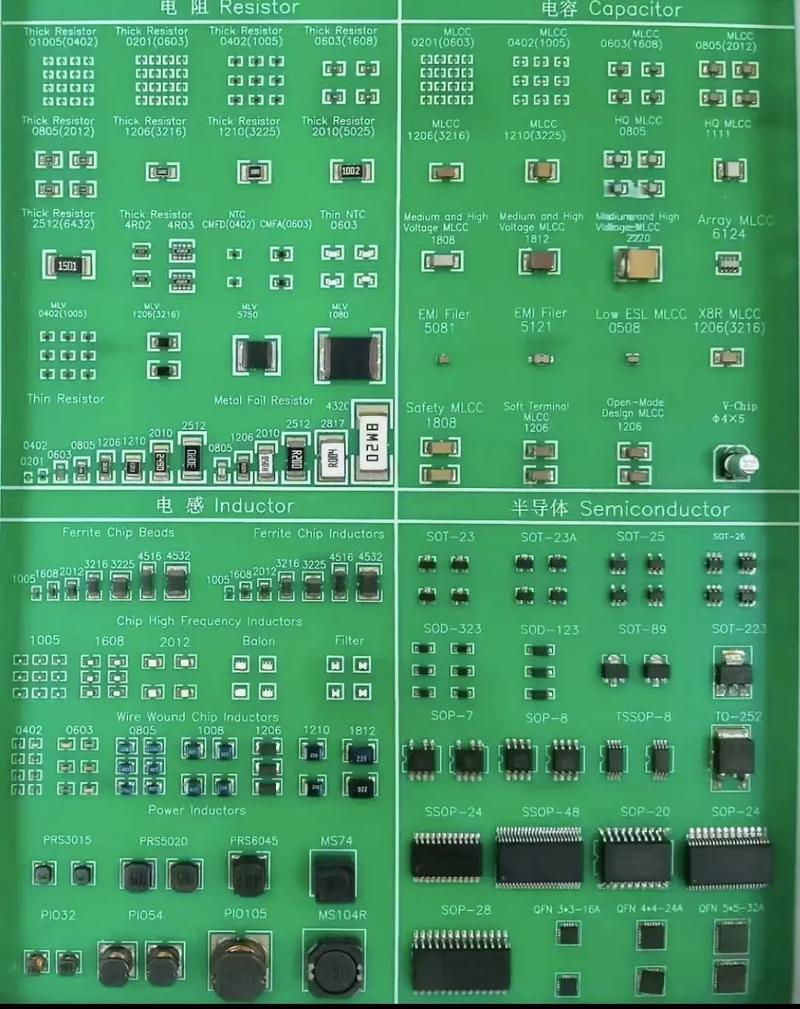

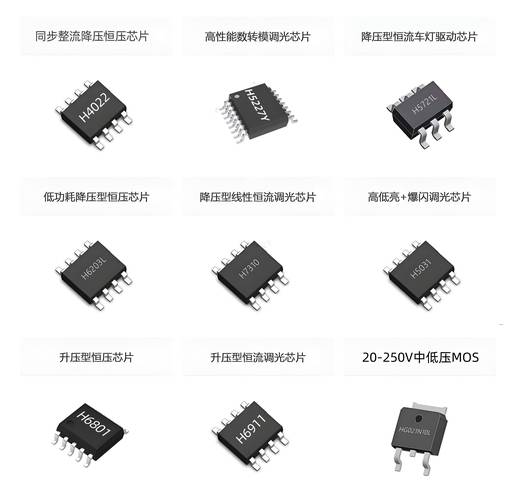

B. 表面贴装封装
这类封装的引脚是扁平的,直接焊在电路板的铜箔表面上，无需钻孔，适合自动化生产，是现代电子产品的主流。
-
SOD-123 / SOD-323 (Small Outline Diode):
- 描述： 超小型的二极管封装，SOD-323 比 SOD-123 更小。
- 应用： 手机、电脑等便携设备中的小信号二极管、ESD 保护二极管。
- 特点： 体积小，适合高密度组装。
-
SOT-23 (Small Outline Transistor):
- 描述： 最常见的三极管/场效应管封装，通常是3个或5个/6个引脚（SOT-23-3/5/6）。
- 应用： 绝大多数小信号三极管、MOSFET、双运放等。
- 特点： 体积小，是现代消费电子和通信设备中使用最广泛的封装之一。
-
DPAK / TO-252:
- 描述： TO-220 的表面贴装版本，通常有4个或5个引脚（其中一个是散热片引脚），背面有金属散热片。
- 应用： 中等功率的MOSFET、三极管。
- 特点： 兼具SMT的安装便利性和不错的散热性能。
-
D²PAK / TO-263:
- 描述： DPAK 的“加强版”，尺寸更大，背面有更大的金属散热板。
- 应用： 大功率MOSFET、IGBT。
- 特点： 散热能力远超 DPAK，用于电源、电机驱动等大功率场合。
封装技术的发展趋势
随着电子产品向小型化、多功能化、高可靠性方向发展，封装技术也在不断进化：
-
小型化与高密度：
- 趋势： 封装尺寸越来越小，引脚间距越来越窄，以适应手机、可穿戴设备等对空间严苛的要求。
- 例子： 从 SOT-23 发展到更小的 SC-70、SOT-883 等。
-
散热性能提升：
- 趋势： 功率密度越来越大，芯片发热更严重，封装必须提供更好的散热通道。
- 例子： 开发带散热垫的封装、使用导热性更好的材料（如陶瓷基板）、将封装直接作为散热路径。
-
高频与射频性能优化：
- 趋势： 5G、毫米波等应用要求封装本身对信号的干扰和衰减要降到最低。
- 例子： 采用低介电常数材料、优化引脚布局、开发专门的射频封装（如 QFN, LFPAK）。
-
集成化与模块化：
- 趋势： 将多个分立元器件或不同功能的芯片封装在一起，形成一个功能模块，简化设计和生产。
- 例子： Power-SIP（电源系统级封装），将控制器、MOSFET、电感等集成在一个封装内。
-
可靠性增强：
- 趋势： 满足汽车电子、工业控制等对长期稳定性和耐极端环境的要求。
- 例子： 采用无铅、无卤素的环保材料，提高封装的抗湿气、抗振动能力。
| 特性 | 分立元器件 | 封装技术 |
|---|---|---|
| 核心概念 | 电路中功能单一的元件（如二极管、三极管） | 为芯片提供保护、连接和散热的“外壳” |
| 作用 | 实现电路的基本功能（整流、放大、开关等） | 桥梁作用：连接脆弱的芯片与坚固的电路板 |
| 关系 | 被封装的对象，分立元器件的“身体”是半导体材料，必须通过封装才能成为可用的产品。 | 实现其可用性的手段，没有合适的封装，再好的芯片也无法发挥作用。 |
| 发展 | 材料和性能不断优化（如SiC、GaN宽禁带半导体器件） | 向更小、更薄、更散热、更高频、更可靠的方向发展 |
分立元器件是构成电子电路的“细胞”，而封装技术则是让这些细胞能够在复杂的“机体”（电子设备）中正常工作的“骨骼”和“循环系统”，两者相辅相成，共同支撑起了整个现代电子工业。
