重要安全声明
在开始任何维修之前，请务必阅读并遵守以下安全须知：
（图片来源网络，侵删）
- 断电操作： 维修前，务必将机顶盒的电源线从插座上拔下，如果电源板上有大容量电容（通常是圆柱形的），即使断电后，它们内部仍可能储存有高压电，极其危险！
- 放电操作： 在接触电源板任何元件之前，必须对大容量电容进行放电，使用一个带绝缘手柄的螺丝刀或一个功率合适的电阻（如1KΩ/5W），将电容的两脚短接，听到“啪”的一声并看到火花后,确保电压已完全释放。
- 专业防护： 建议佩戴绝缘手套和护目镜,以防意外触电或元件爆裂伤人。
- 风险自负： 电视机顶盒内部结构复杂，高压部分风险极高，如果您没有相关的电子维修知识和经验，强烈建议不要自行拆机维修,可以寻求专业维修人员或直接更换电源板。
第一步：故障现象与初步判断
在拆机之前,先通过故障现象来判断问题可能出在哪里。
| 故障现象 | 可能的原因 | 初步判断 |
|---|---|---|
| 完全无反应，指示灯不亮 | 电源线或插座问题 电源板故障（最常见） 主板短路导致电源保护 |
电源板故障可能性最大 |
| 指示灯亮，但无法开机/无图像 | 电源板输出电压异常 主板故障 电源板负载能力不足 |
电源板或主板故障 |
| 指示灯闪烁，无法开机 | 电源板启动失败 电源板负载短路 主板短路 |
电源板或主板故障 |
| 机内有异响（如“滋滋”声）或烧焦味 | 电源板元件损坏 变压器或电容问题 |
立即断电！ 电源板严重故障，需维修或更换 |
第二步：安全拆机与外观检查
- 断电并放电： 拔掉电源线，等待几分钟,然后按上述方法对电源板电容放电。
- 拆开外壳： 通常使用十字螺丝刀从背部或底部的螺丝拆开外壳，注意有些卡扣式设计的机箱,不要用蛮力。
- 拍照记录： 在拆下任何连接线或元件前，用手机拍下内部结构、排线和元件位置的照片,方便后续复原。
- 断开连接： 小心地将电源板与其他部件（如主板、风扇、硬盘等）的所有连接线缆拔下，记下每个接口的位置,或拍照留念。
- 取出电源板： 拧下固定电源板的螺丝,将其取出。

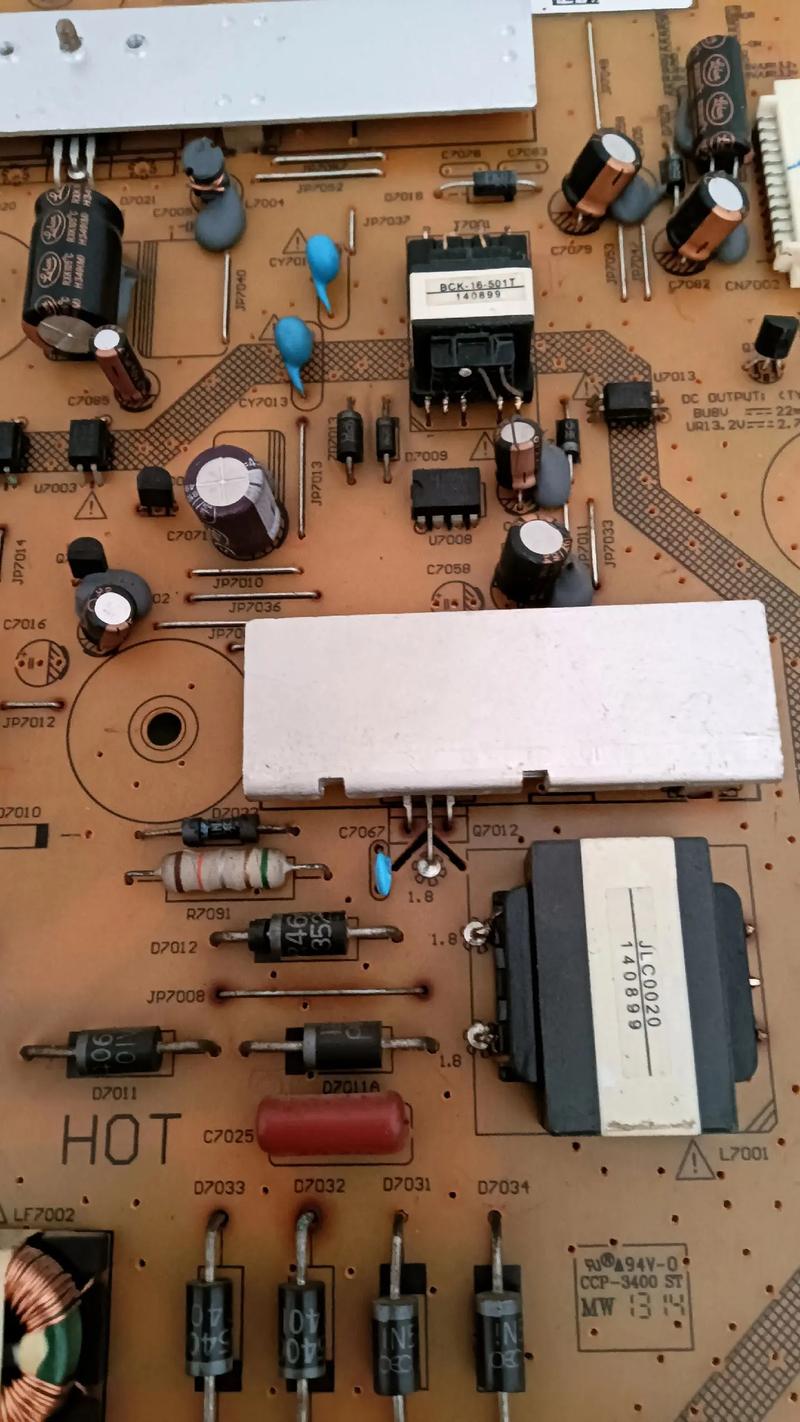

第三步：电源板外观检查（目视法）
将电源板放在光线充足的地方，仔细检查,寻找明显的故障痕迹：
- 烧焦或发黑： 检查电路板上的电阻、电容、IC芯片等元件是否有烧焦、发黑或表面颜色异常的痕迹。
- 鼓包或漏液： 检查电解电容（通常是圆柱形或圆角方形的），看其顶部是否鼓起、开裂或漏出电解液,这是电源板最常见的故障点之一。
- 保险丝： 找到一个玻璃管或颜色较深的方形/圆柱元件，这就是保险丝，如果保险丝中间的熔丝已经烧断,说明电路存在严重短路。
- 虚焊或脱焊： 检查变压器、功率较大的电阻和引脚较多的IC芯片，看其引脚是否有焊点发黑、开裂或与焊盘分离的现象（虚焊）。
- 裂痕： 检查电路板本身是否有明显的裂痕或破损。
第四步：测量与诊断（需要万用表）
如果外观检查没有发现明显问题，或者发现了一些可疑点,就需要使用万用表进行进一步的测量。
准备工作：
（图片来源网络，侵删）
- 一个数字万用表。
- 一个“假负载”（可选但推荐），可以用一个汽车灯泡（如12V/21W）或一个大功率水泥电阻（如5Ω/10W）来模拟主板的负载,防止空载导致电压升高损坏电源板。
测量步骤：
-
静态测量（断电测量）：
- 测量保险丝： 用万用表的“通断档”（蜂鸣档）或“电阻档”测量保险丝两端，如果蜂鸣器响或电阻值接近0Ω，说明保险丝是通的，如果显示“1”或无穷大,说明保险丝已熔断。
- 测量关键电阻： 如果保险丝熔断，不要直接更换新的就通电！必须找到短路原因，重点测量：
- 输入端整流桥： 测量四个引脚之间的正反向电阻，正常时应有一定的正向电阻和很大的反向电阻，如果正反向电阻都很小,说明整流桥击穿短路。
- PFC（功率因数校正）大功率MOS管： 测量其三个引脚（G, D, S）之间的电阻，特别是D-S极，如果电阻为0,说明已击穿。
- 主开关管（MOS管或三极管）： 同上，测量其是否击穿短路,这是保险丝熔断最常见的元凶之一。
-
动态测量（通电测量 - 高风险操作
- 连接假负载： 将电源板的输出端（通常是排线接口）连接到假负载上。切勿在没有任何负载的情况下长时间通电！
- 通电测量： 确保所有连接无误后，插上电源线，用万用表的直流电压档测量输出端的各组电压（如5V, 12V, 24V等，具体参考机顶盒标签或电路图）。
- 完全无电压输出： 说明电源板未启动，可能原因有：启动电阻开路、PWM（脉冲宽度调制）控制芯片或其周边电路故障。
- 电压严重偏低或波动： 说明电源带不动负载或反馈环路有问题。
- 电压正常： 如果电压正常，但接上主板后仍然无反应,那么问题很可能出在主板上。
第五步：常见故障点维修方案
根据以上诊断,常见的维修方案如下：
-
更换电容（最常见）
- 操作： 如果发现电容鼓包或漏液，用同规格或更高耐压、同容量或略大容量的新电容进行更换，注意区分正负极，长脚为正，电路板上通常有“+”或白色标记。
- 技巧： 建议将电源板上所有老化迹象的电容一并更换,可以预防未来的故障。
-
更换保险丝
- 操作： 必须在确认短路故障已排除后，才能更换，保险丝的规格（电流值）通常印在管身上，找不到的可以参考同型号电源板或根据功率估算（如机顶盒总功率30W，输入220V，电流约0.15A，保险丝会选择0.5A-1A的慢熔型）。
-
更换整流桥或开关管
- 操作： 如果测量发现它们击穿短路，需要更换，更换时注意引脚顺序,焊接要牢固可靠。
-
补焊虚焊点
- 操作： 对于虚焊的元件，使用电烙铁重新加热焊点，添加少量焊锡,使其焊点饱满光亮。
第六步：维修失败后的选择
如果经过以上步骤，您仍然无法确定故障点,或者维修后问题依旧，
-
更换电源板（最推荐）
- 优点： 这是最简单、最安全、最可靠的方法，购买一个与您机顶盒型号完全匹配的电源板（通常需要拆下旧电源板，查看上面的型号标签）,然后安装回去即可。
- 成本： 通常比整机维修便宜很多。
-
送专业维修店
如果您对电子维修不熟悉，或者电源板损坏严重，这是最好的选择,他们有专业的工具和经验。
-
考虑更换新机顶盒
如果机顶盒型号老旧，维修成本接近甚至超过一台新机顶盒的价格，或者机顶盒本身性能已经落后,那么直接更换一个新的可能是更明智的选择。
电视机顶盒电源维修的流程可以概括为：观察现象 -> 安全拆机 -> 外观检查 -> 测量诊断 -> 针对性维修 -> 更换或送修。
对于普通用户而言，当怀疑电源故障时，最省心省力的方法是直接购买一个同型号的电源板进行更换，这避免了高压操作的风险,也能最快地解决问题。
