第一步：安全准备与初步判断
在拆开充电器之前，先做一些简单的检查，这可以帮你快速定位问题,避免不必要的拆解。
（图片来源网络，侵删）
-
安全第一！
- 断开电源： 将充电器从墙上插座拔下,并从笔记本上拔下。
- 放电： 如果已经通电过，让充电器静置一段时间（10-15分钟），内部的大电容可能仍存有高压电，可以用一个大功率电阻（如1kΩ/5W）的两个引脚去接触电容的正负极，进行放电。直接操作非常危险！
-
外观检查
- 检查线缆： 查看电源线和输出线是否有破损、断裂、被动物啃咬的痕迹。
- 检查外壳： 检查充电器外壳是否有严重烧焦、变形、鼓包或裂开的痕迹，如果有,说明内部元件可能已经损坏严重。
- 闻气味： 闻一下充电器是否有烧焦的异味，如果有,基本可以确定内部有元件烧毁。
-
连接测试（初步判断）
- 将充电器连接到笔记本和电源上。
- 观察充电指示灯： 笔记本上的充电指示灯是否亮起？是橙色（充电中）还是绿色（已充满）？
- 观察充电器本身： 一些充电器上会有自己的指示灯，如果指示灯不亮,问题可能出在充电器本身。
- 触摸检查： （通电几分钟后）小心触摸充电器外壳，是否异常发烫或有异味？如果发烫严重,说明存在短路或元件过载问题。
第二步：拆解充电器
如果初步判断问题在充电器内部,就需要进行拆解。

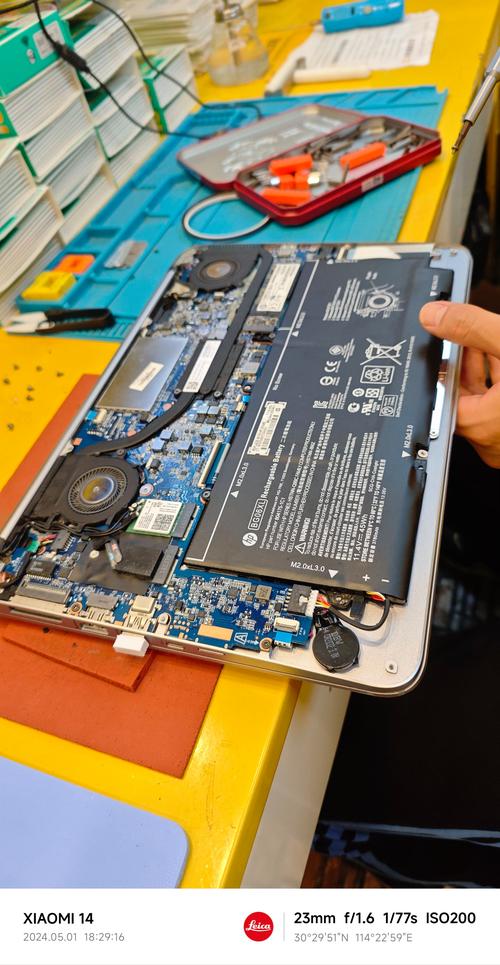

（图片来源网络，侵删）
-
外壳开合：
- 大部分充电器是采用超声波焊接或卡扣固定的，你需要找到缝隙,用一字螺丝刀或薄塑料片小心地撬开。
- 注意： 不要暴力撬开，以免损坏外壳或内部的PCB板，有些型号的螺丝可能藏在标签纸下面,需要先撕掉标签。
-
内部观察：
- 打开后，首先观察内部是否有明显的烧毁痕迹，
- 电容鼓包、漏液： 这是最常见的问题之一,电解电容顶部会鼓起。
- 电阻发黑、烧断： 电阻表面颜色变深或断裂。
- IC芯片（如PWM控制器、MOS管）烧焦、炸裂。
- 保险丝熔断： 通常是一个小的玻璃管或贴片元件,中间的金属丝断了。
- 打开后，首先观察内部是否有明显的烧毁痕迹，
第三步：电路分析与故障定位
笔记本开关电源的核心是一个开关电源电路,通常由以下几个部分组成：
- 输入滤波电路： 保险丝、浪涌抑制电路、X电容、Y电容。
- 整流滤波电路： 桥式整流（或整流桥）+ 大容量电解电容（将220V交流电转为高压直流电）。
- 开关电路： PWM控制器（芯片）、开关MOS管、开关变压器（核心能量转换元件）。
- 输出整流滤波电路： 整流二极管（或肖特基二极管）、输出滤波电容（将高频交流电转为低压直流电）。
- 反馈电路： 光耦（PC817等）+ 精密稳压芯片（如TL431）,用于稳定输出电压。
维修思路：遵循“先易后难、先后前、先无源后有源”的原则。
（图片来源网络，侵删）
-
测量输入端（保险丝）
- 用万用表的二极管档或电阻档测量保险丝（Fuse）是否通。
- 如果保险丝熔断： 这说明后级电路（整流桥、开关管等）存在严重短路。绝对不能直接更换保险丝就通电！ 必须先找到短路点。
- 查找短路点：
- 测量整流桥： 拆下整流桥,分别测量其交流输入端和直流输出端是否有短路。
- 测量主滤波电容： 测量大电容（通常是400V左右）的正负极是否有短路，如果短路,电容已坏。
- 测量开关管（MOSFET）： 拆下开关管，测量其D（漏极）、S（源极）、G（栅极）之间是否短路，开关管是最高发的故障点之一,很容易击穿短路。
-
如果保险丝完好：
- 测量输出端： 用万用表的直流电压档，在充电器的输出端（连接笔记本的插头处）测量是否有电压。
- 有正常电压输出（如19V）： 说明充电器基本正常，可能是线缆或接口问题,可以重新插拔或更换线缆测试。
- 无电压输出： 问题出在开关电源本身,需要继续排查。
- 测量输出端： 用万用表的直流电压档，在充电器的输出端（连接笔记本的插头处）测量是否有电压。
-
排查开关电路（无输出电压的核心）
- 测量PWM控制器芯片：
- 查看PWM芯片（如UC384x系列、OB2268等）的供电引脚（VCC）是否有电压,这个电压通常由一个辅助绕组提供。
- 如果VCC电压异常，检查其供电电路的相关元件（如电阻、二极管、小电容）。
- 如果VCC正常，但芯片无输出脉冲,则芯片可能损坏。
- 测量开关管：
- 如果PWM芯片有输出脉冲，但开关管不工作,可能是驱动电阻问题或开关管本身损坏。
- 如果开关管D极有高压，但S极无脉冲,说明开关管没工作。
- 检查启动电阻： 一个高阻值的大电阻（通常在几百kΩ），从高压直流端给PWM芯片提供启动电压，如果这个电阻开路,充电器将无法启动。
- 测量PWM控制器芯片：
-
检查反馈电路（输出电压不稳或无输出的常见原因）
- 这是最关键的“大脑”部分。
- 测量光耦： 光耦内部由一个发光二极管和一个光敏三极管组成，用万用表二极管档分别测量其输入端（1、2脚）和输出端（3、4脚）是否正常，如果击穿或开路,会导致反馈失效。
- 测量精密稳压芯片（如TL431）： 这是光耦输入端的控制核心，测量其参考端（Ref）、阳极（A）、阴极（K）的电压是否正常，通常Ref端应有2.5V的基准电压。
- 检查取样电阻： 输出端分压取样到TL431的电阻，如果其中一个阻值变大或开路，会导致反馈电压异常，从而使输出电压失控（可能为0或过高）。
第四步：元件更换与修复
找到故障元件后,就可以进行更换了。
-
更换损坏元件：
- 电容： 更换时，注意耐压值和容量必须与原参数一致或更高，尺寸可以稍大,但要能装进外壳。
- 电阻： 更换时，注意阻值和功率,功率通常用数字印在电阻上。
- 二极管/MOS管： 更换时，注意型号或关键参数（如耐压、电流）。
- 保险丝： 必须使用相同规格的保险丝！电流值、尺寸、类型（快断或慢断）都不能错。
- IC芯片： 更换时，注意型号和引脚方向，焊接时最好使用助焊膏和吸锡线,避免虚焊和连锡。
-
焊接：
- 使用合适的电烙铁（建议30W-40W），焊接时间不宜过长,以免损坏PCB板或元件。
- 焊点要光滑、饱满，无虚焊、假焊。
第五步：测试与组装
修复后，千万不要急于装好外壳就使用,必须先进行通电测试。
-
假负载测试（非常重要！）：
- 绝对不要直接接到笔记本上！ 因为笔记本负载复杂，万一修复失败,可能会再次损坏笔记本。
- 制作一个假负载：用一个大功率水泥电阻或汽车灯泡，其阻值应接近充电器额定输出电压/额定电流计算出的值（19V/3.2A的充电器，可用一个约5.6Ω/20W的电阻）。
- 将假负载接在充电器的输出端。
-
通电测试：
- 先进行“通电即断”测试：接通电源，立即观察，如果充电器有异常声响、冒烟、元件发烫，立即断开电源,检查问题。
- 如果通电瞬间正常，让假负载工作几分钟，持续监测充电器主要元件（尤其是开关管、输出电容）的温度,以及输出电压是否稳定。
-
组装：
确认测试一切正常后，小心地将PCB板装回外壳，确保没有元件被挤压或碰到外壳,扣紧外壳。
常见故障与对应元件
| 故障现象 | 最可能损坏的元件 |
|---|---|
| 指示灯不亮，保险丝断 | 开关管、整流桥、主滤波电容、X电容 |
| 指示灯不亮，保险丝好 | 启动电阻、PWM芯片、VCC供电电路元件 |
| 输出电压为0 | 反馈电路（光耦、TL431、取样电阻）、PWM芯片、开关管 |
| 输出电压偏高/偏低 | 反馈电路元件、输出滤波电容 |
| 充电器严重发烫 | 输出整流二极管、滤波电容、负载过重（或短路） |
最后提醒： 如果以上步骤尝试后仍无法解决，或者你对电子电路不熟悉，最安全、最省时的方法是直接购买一个新的原装或品牌兼容充电器。 开关电源维修成本较高，且有一定风险，对于普通用户来说,更换新件通常是更经济的选择。
