正弦脉宽调制技术（SPWM）是一种通过控制脉冲宽度来等效输出正弦波的调制方法，其核心在于利用高频三角载波与低频正弦参考波进行比较，生成宽度按正弦规律变化的脉冲序列，从而实现对输出电压的精确控制，该技术广泛应用于逆变器、变频器、UPS电源等电力电子设备中，通过调节脉冲占空比来逼近理想正弦波，减少谐波含量,提高电能质量。
SPWM的原理基于面积等效法则，即通过控制一系列脉冲的面积与目标正弦波在相应周期的面积相等，从而实现波形的等效输出，具体实现过程中，通常采用一个高频三角波作为载波信号（频率为fc），一个低频正弦波作为参考信号（频率为fr，即期望输出的基波频率），将两个信号输入到比较器的输入端，当正弦参考波的瞬时值大于三角载波的瞬时值时，比较器输出高电平；反之输出低电平，通过这种方式，生成一系列脉冲宽度随正弦波幅值变化的PWM波，脉冲宽度的变化规律与正弦波的幅值成正比，即正弦波幅值越大，脉冲宽度越宽；反之则越窄。

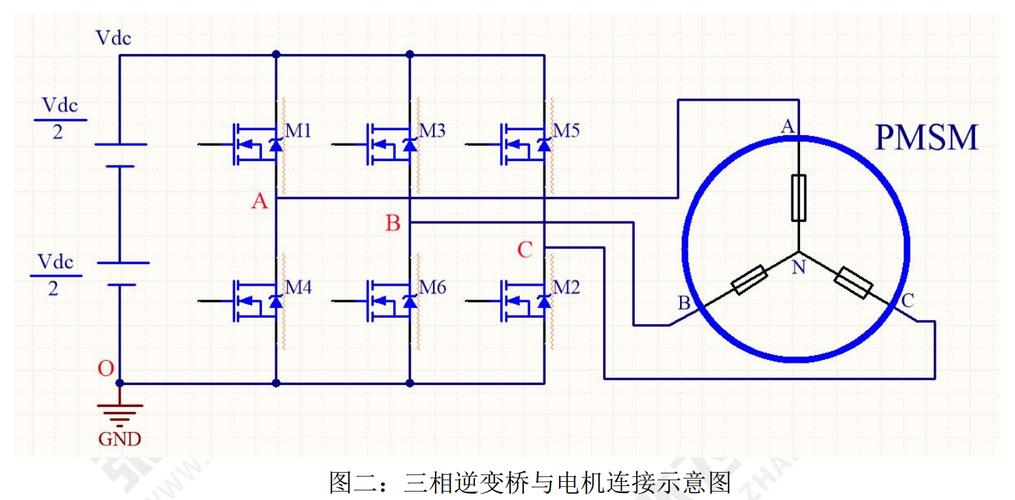

SPWM的关键参数包括调制比（m）和载波比（N），调制比定义为正弦参考波幅值（Am）与三角载波幅值（Ac）的比值（m=Am/Ac），其大小直接影响输出基波电压的幅值，通常m≤1以避免过调制，载波比是三角载波频率与正弦参考波频率的比值（N=fc/fr），N越大，输出波形的谐波频率越高，越容易被滤波器滤除，波形质量越好，但开关损耗也会相应增加，根据载波比是否变化，SPWM可分为同步调制（N恒定）和异步调制（N变化），同步调制在 fr变化时N保持不变，适用于输出频率范围较窄的场合；异步调制在 fr变化时N随之变化，适用于输出频率范围较宽的场合,但可能导致输出波形不对称。
为了进一步优化输出波形，SPWM技术还衍生出多种改进形式，如倍频SPWM（通过在三角载波的正负半周分别调制，将等效载波频率提高一倍，减少谐波）、三次谐波注入SPWM（在正弦参考波中注入三次谐波，利用其性质提高调制比，增大输出电压利用率）等，这些技术通过调整参考波或载波的特性，进一步降低了低次谐波含量,提高了直流电压利用率。
在实际应用中，SPWM波形的生成可通过模拟电路或数字实现，模拟方法采用运算放大器、比较器等硬件电路生成，但电路复杂、灵活性差；数字方法则通过微控制器、DSP或FPGA等芯片，通过软件算法计算脉冲的占空比，具有灵活性高、精度高、易于实现复杂控制策略的优势，数字实现中，通常采用规则采样法或自然采样法计算脉冲时刻，自然采样法精度高但计算复杂，规则采样法通过近似简化计算,更适合实时控制。
SPWM技术的优势在于能够通过简单的开关控制实现高质量的正弦波输出，同时通过提高载波频率可有效抑制谐波，减少滤波器体积，但其缺点是高频开关会导致开关损耗增加，对功率器件的开关速度和散热性能提出较高要求,调制比和载波比的选择需要在输出波形质量和系统效率之间进行权衡。
相关问答FAQs：
-
问：SPWM技术中的调制比和载波比分别对输出波形有什么影响？
答：调制比（m）决定输出基波电压的幅值，m越大，输出基波电压越高，但m超过1时会出现过调制，导致波形畸变；载波比（N）影响输出谐波的频率和分布，N越大，谐波频率越高，越易被滤除，波形质量越好，但开关损耗也会增加。 -
问：为什么SPWM技术需要在正弦参考波中注入三次谐波？
答：三次谐波注入SPWM的目的是提高直流电压利用率，由于三相系统中三次谐波相互抵消，不会在线路中产生零序电流，因此在正弦波中注入适当幅度的三次谐波，可在不增加总谐波失真的前提下，使调制比有效提高，从而增大输出基波电压的最大幅值,避免过调制。
