48v高频逆变电源维修是一项需要专业知识和细致操作的技术工作，这类电源通常应用于车载设备、太阳能系统、不间断电源（UPS）等场景，其核心功能是将48V直流电转换为220V或110V的高频交流电，维修时需遵循系统化的排查流程，结合工具检测和理论分析,逐步定位故障点。

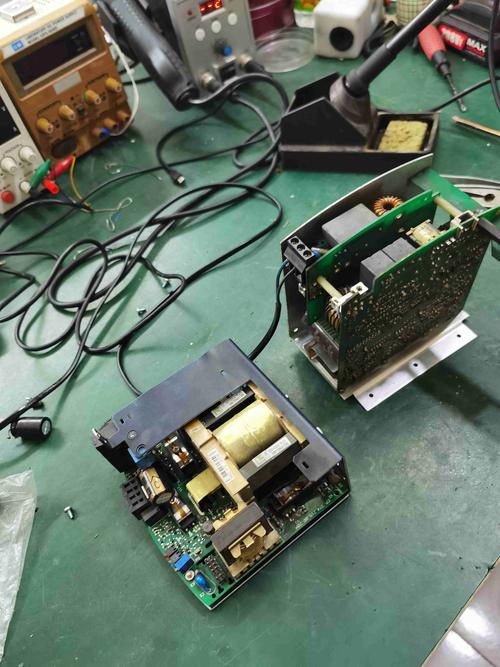

（图片来源网络，侵删）
维修前的准备工作
维修前需确保断开输入电源，并使用电容放电工具对高压滤波电容进行放电，避免触电风险，准备好万用表、示波器、负载仪、绝缘工具及备用元件（如IGBT模块、PWM控制器、驱动芯片等），对于高频逆变电源，还需注意散热器和风扇的状态,因为过热是导致元件损坏的常见原因。
故障排查步骤
- 外观检查：首先观察电源外壳是否有烧焦、变形或漏液痕迹，检查保险管是否熔断，保险管熔断通常意味着存在短路故障，需进一步排查后级电路。
- 输入电压检测：使用万用表测量输入端48V电压是否正常，若电压过低或无输入，需检查电池组、接线端子及保险管前的电路。
- 空载测试：断开负载，通电测试电源是否启动，观察指示灯状态，若电源无输出，可能为控制电路或功率变换电路故障。
- 功率变换电路检测：高频逆变电源的核心是功率变换部分，通常包括DC-DC升压电路和全桥逆变电路，使用示波器检测PWM控制器（如SG3525、TL494）的输出波形，若波形异常，需检查控制器供电、反馈电路及周边元件。
- 驱动电路检查：驱动电路负责放大PWM信号并驱动IGBT或MOSFET，使用示波器测量驱动波形是否正常，若波形畸变或缺失，需检查驱动芯片（如IR2110）、光耦及供电电路。
- 输出整流滤波检测：若逆变电路有输出但电压不稳定，需检查输出整流二极管、滤波电容及电感，电容鼓包或容量下降会导致输出纹波过大，需及时更换。
常见故障及维修方法
| 故障现象 | 可能原因 | 维修方法 |
|---|---|---|
| 无输出 | 保险管熔断、IGBT击穿 | 更换保险管，检测IGBT是否短路，更换损坏元件 |
| 输出电压低 | 输入电压不足、反馈电路故障 | 测量输入电压，检查电压反馈电阻和光耦，调整或更换相关元件 |
| 输出纹波大 | 滤波电容失效、负载过重 | 更换滤波电容，检查负载是否在额定范围内 |
| 电源异响或过热 | 风扇损坏、散热硅脂干涸 | 清理或更换风扇，涂抹散热硅脂，检查散热器是否堵塞 |
| 间歇性工作 | 虚焊、元件性能不稳定 | 检查PCB板焊点，补焊可疑部位，更换老化元件（如电解电容） |
维修注意事项
- 安全第一：高压部分操作必须断电并放电，避免身体同时接触高压和地线。
- 元件代换：更换元件时需注意参数匹配，如IGBT的耐压值、电流值及开关速度，驱动芯片的供电电压等。
- 调试技巧：维修后需进行空载和带载测试，逐步调整PWM反馈电路，确保输出电压稳定。
- 预防措施：针对频繁故障的电源，可检查工作环境温度、通风条件及负载匹配情况,避免元件长期过载运行。
相关问答FAQs
Q1：48V高频逆变电源通电后指示灯亮但无输出，如何排查？
A：首先检查输入保险管是否完好，若保险管熔断，需检测IGBT、整流桥是否短路，若保险管正常，用示波器测量PWM控制器的输出脚是否有PWM波形，若无波形，检查控制器供电及外围电路；若有波形但驱动电路无输出,需检查驱动芯片及光耦是否损坏。
Q2：维修后电源输出电压不稳定，波动较大，可能是什么原因？
A：输出电压不稳定通常与反馈电路或滤波电路有关，首先检查电压反馈电阻是否变值，光耦是否工作在线性区；其次用示波器检测输出滤波电容两端纹波，若纹波过大，说明电容容量下降或失效，需更换同规格电容；负载超出额定范围或散热不良导致元件热漂移也可能引起电压波动,需逐一排查。

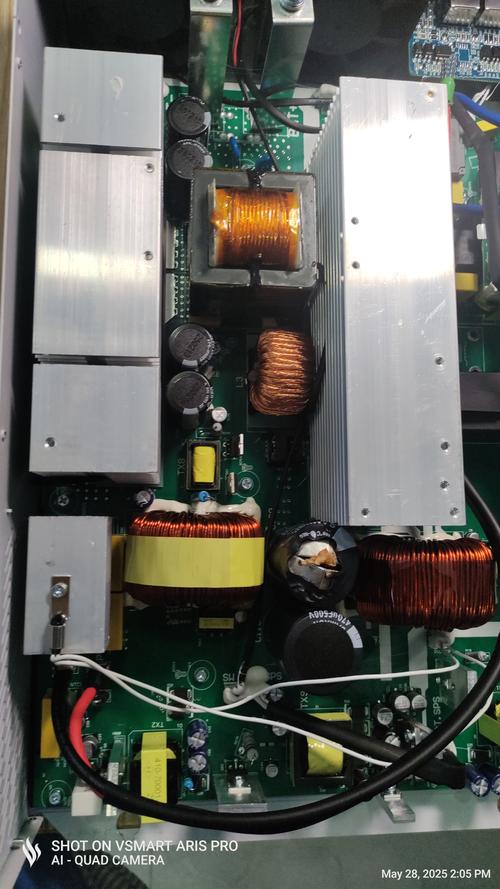

（图片来源网络，侵删）
