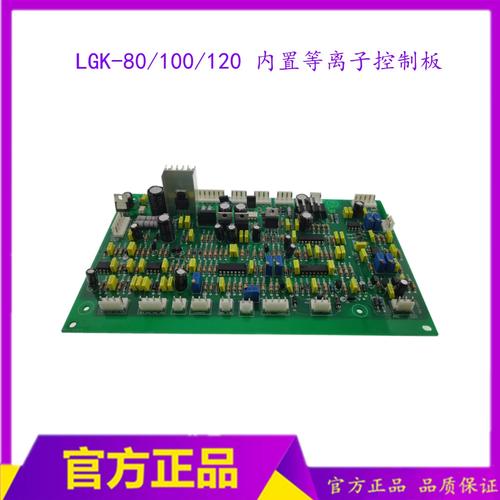

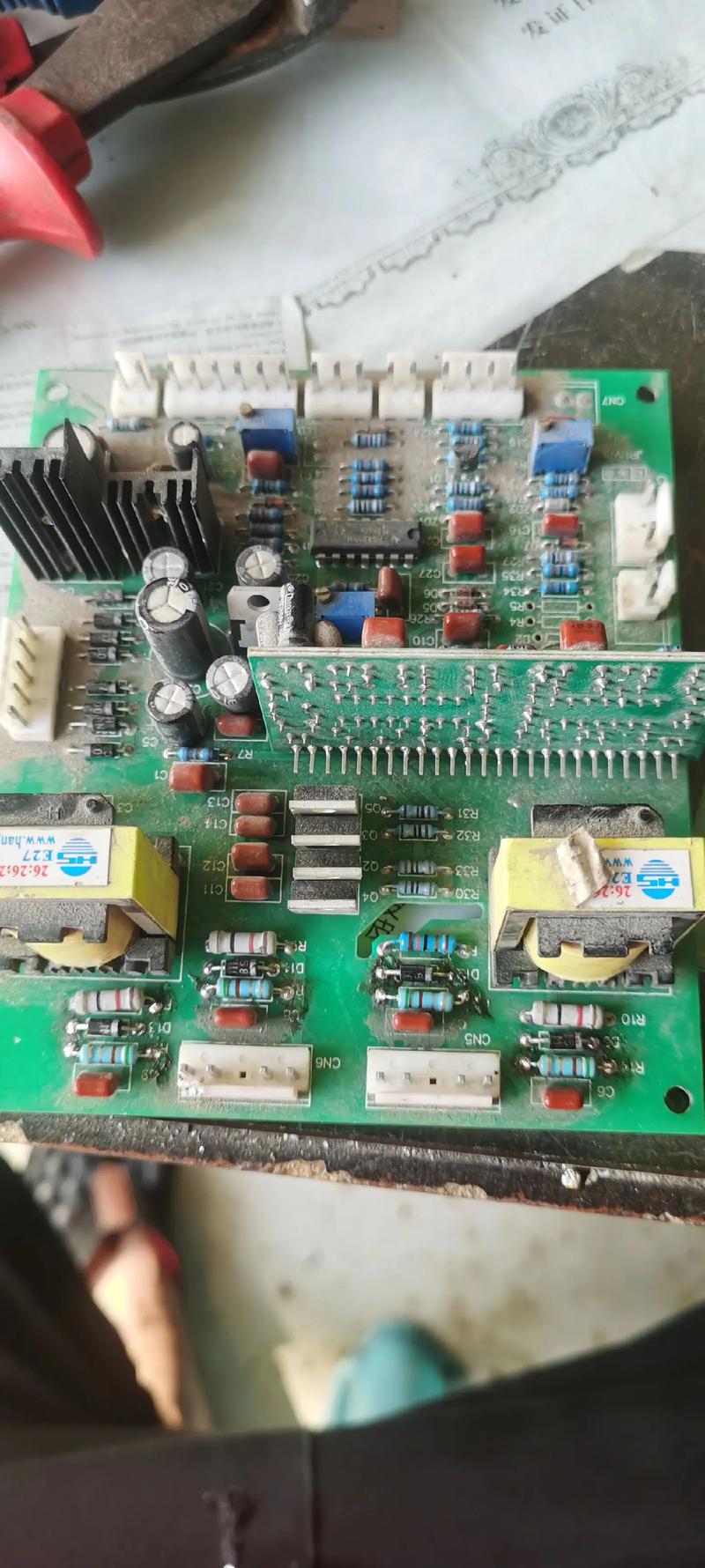

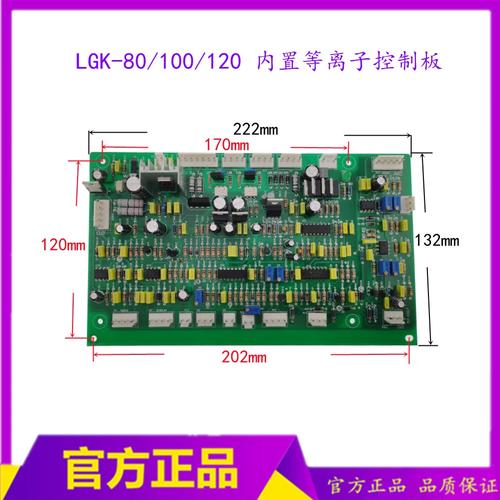

等离子切割机驱动板维修是一项需要专业知识和细致操作的技术工作,驱动板作为控制等离子切割机核心部件（如切割炬、电源系统）运行的关键电路板，其性能直接影响到设备的切割效率、稳定性和安全性，当驱动板出现故障时，若能掌握正确的维修思路和方法，可有效降低维修成本并延长设备使用寿命。
故障诊断前的准备工作
在进行等离子切割机驱动板维修前,需做好充分准备，避免盲目操作导致故障扩大，应准备必要的工具和设备，包括万用表（数字万用表优先，需具备电压、电阻、二极管、通断测试功能）、示波器（用于检测信号波形）、电烙铁（建议选用恒温烙铁，功率30-50W）、吸锡器、热风枪、焊锡丝、松香、酒精、清洁刷、绝缘胶带等，需查阅设备的电路图纸和技术手册，了解驱动板的工作原理、电路结构及关键元器件参数，重点关注功率模块（如IGBT模块）、驱动IC、电源管理芯片、反馈电路等部分，维修前务必切断设备总电源，并对驱动板进行放电处理（特别是大容量电容），避免触电或损坏元器件。
故障诊断步骤与方法
外观检查
首先对驱动板进行直观检查,观察是否有明显的外观损坏，如元器件烧黑、炸裂、电容鼓包、漏液，PCB板铜箔断裂、烧焦，焊接点虚焊、脱焊等，对于有可见损坏的部位，可初步判断故障范围，例如功率模块表面出现烧蚀痕迹，可能为主功率回路短路或过流导致。
电源电路检测
驱动板的电源电路为各功能模块提供稳定的工作电压,是故障高发区域，使用万用表检测输入电源电压是否正常（如AC 220V或DC 24V/48V，具体取决于设备型号），再检测各路输出电压（如+5V、+12V、+15V、+20V等）是否在正常范围内，若某路输出电压异常，需进一步检查对应的整流桥、滤波电容、稳压IC（如78系列、LM2596等）及 surrounding 元器件。+5V电压输出为0V，可能是保险丝熔断、整流二极管击穿或稳压IC损坏，需逐一排查。
功率模块检测
功率模块（IGBT或MOSFET）是驱动板的核心执行部件，易因过压、过流、过热等原因损坏，检测时，首先断开功率模块与外部电路的连接，使用万用表的二极管档测试模块各极间的阻值，以IGBT模块为例，正常情况下，C-E极间正向压降约为0.5-0.7V（与二极管相似），反向阻值应为无穷大；G-E极、G-C极间正反向阻值均应较高（通常为数百千欧以上），若发现阻值异常（如短路、阻值过小），则判断功率模块损坏，需更换同型号或参数兼容的模块。
驱动信号检测
功率模块的正常工作依赖于驱动电路提供的PWM脉冲信号,使用示波器检测驱动IC输出至功率模块栅极（G极）的信号波形，观察波形是否完整、频率和占空比是否符合要求（具体参数参考技术手册），若波形缺失、畸变或幅度不足，需检查驱动IC及其外围电路，如光耦（如TLP250）、电阻、电容等，驱动信号幅度不足，可能是上拉电阻阻值变大或光耦输出能力下降导致。
反馈与控制电路检测
反馈电路用于实时监测切割电流、电压等参数，并将信号传递给控制芯片（如单片机、DSP），检测时，需检查反馈回路中的传感器（如霍尔电流传感器）、分压电阻、滤波电容及连接线路是否正常，使用示波器或万用表检测反馈信号是否随切割状态变化，若反馈信号异常，可能导致设备输出不稳定或保护误动作。
常见故障维修案例
以下列举几种等离子切割机驱动板的常见故障及维修方法,可通过表格形式对比呈现：
| 故障现象 | 可能原因 | 维修方法 |
|---|---|---|
| 设备无法启动，电源指示灯不亮 | 输入电源线路断路、保险丝熔断、电源开关损坏 | 检查电源输入线路，更换同规格保险丝，修复或更换电源开关 |
| 切割时频繁过流报警 | 功率模块击穿、电流检测电路故障、切割炬短路 | 检测并更换损坏的功率模块，检查电流传感器及反馈回路，排除切割炬短路故障 |
| 切割输出电压不稳定 | 驱动信号波形异常、反馈回路接触不良、供电电压波动 | 用示波器检测驱动信号，修复反馈回路虚焊点，检查并稳定电源供电电压 |
| 切割力度不足，火花分散 | 功率模块驱动能力下降、主回路接触电阻过大 | 检测驱动电路输出幅度，清理或更换主回路连接端子，确保接触良好 |
维修注意事项
- 安全第一：维修过程中必须断电操作，高压部分需特别注意防触电，佩戴绝缘手套。
- 防静电措施：驱动板上的CMOS芯片、MOSFET等静电敏感元器件，需在防静电工作台上操作，避免人体静电损坏。
- 元器件更换：更换元器件时，应选用同型号、同参数或完全兼容的替代品，特别是功率模块、电解电容等关键器件，切勿随意代换。
- 焊接工艺：焊接元器件时，控制烙铁温度（300-350℃）和时间（不超过3秒/焊点），避免高温损坏PCB板或元器件，焊接后需用酒精清洁板面，残留焊锡可能导致短路。
- 测试验证：维修完成后，先进行空载通电测试（不连接切割炬），检测各路电压、信号波形是否正常，确认无误后再进行带负载测试。
相关问答FAQs
问：等离子切割机驱动板上的电容鼓包了，直接更换同容量的电容可以吗？
答：不建议直接仅更换同容量电容，电容鼓包通常是由于过压、过流或老化导致，除容量外，还需注意电容的耐压值、温度等级（如105℃优于85℃）、尺寸及ESR（等效串联电阻）参数，建议选择原品牌同型号电容，或严格按照电路图标注的参数（容量、耐压、温度）选用兼容电容，否则可能导致新电容再次损坏或影响电路稳定性。
问：维修驱动板时，发现IGBT模块击穿，但驱动信号正常，是什么原因导致的？
答：IGBT模块击穿而驱动信号正常，通常与外部工作条件或散热有关，常见原因包括：①切割过程中负载突然短路，导致瞬间过流击穿；②散热系统故障（如风扇停转、散热片积灰），使IGBT模块温度过高，热损坏；③电网电压波动过大，导致母线电压超过IGBT模块耐压极限；④IGBT模块本身质量缺陷或长期使用老化，维修时需排查上述原因，并更换IGBT模块的同时，改善散热条件，确保电网电压稳定。
