电动车控制器的维修是一个需要结合理论知识与实际操作的过程,控制器作为电动车的“大脑”，负责接收指令、控制电机转速和电流，其故障可能表现为电机不转、转速异常、噪音大、断电等问题，维修时需遵循“安全第一、逐步排查、先易后难”的原则，以下从常见故障现象、维修工具、故障诊断流程、具体维修方法及注意事项等方面详细说明。

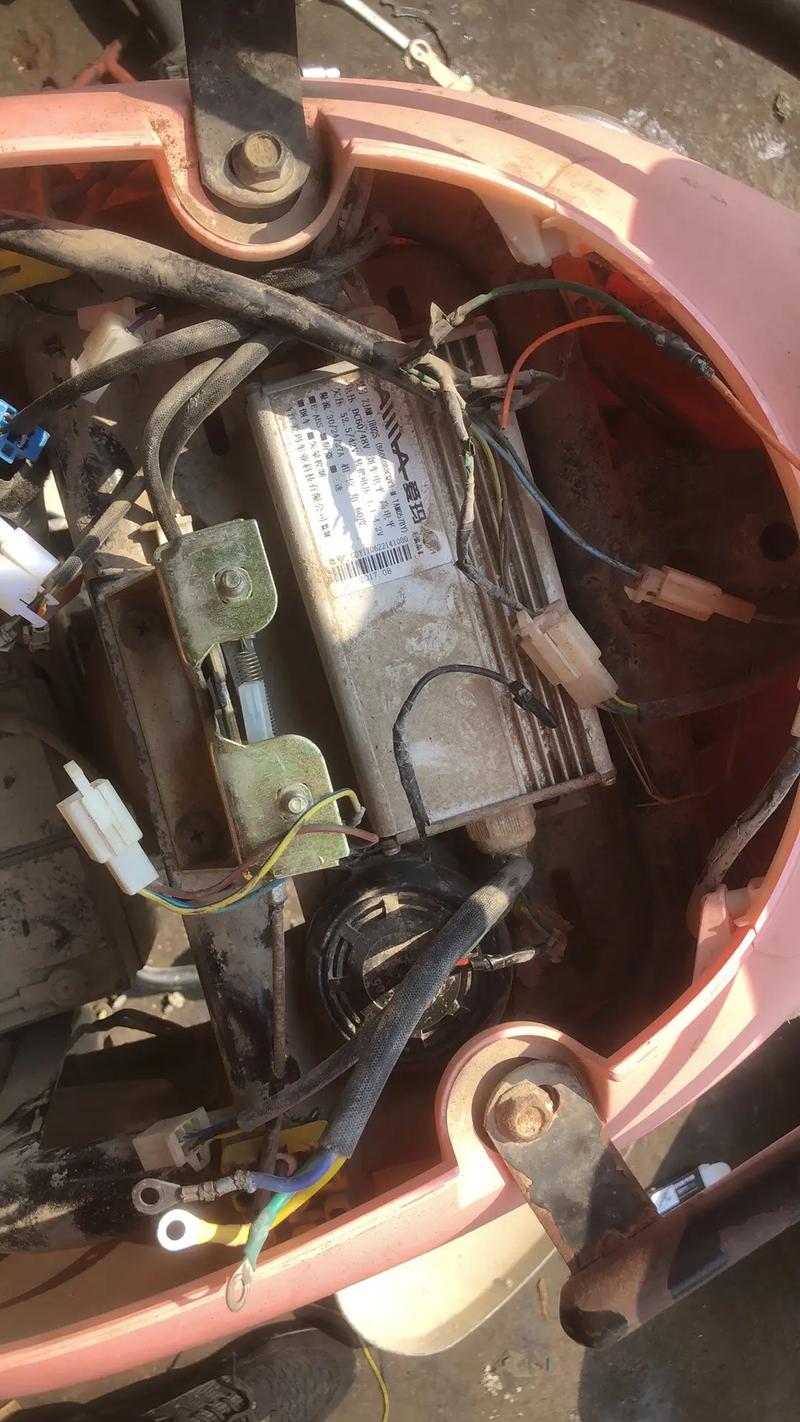

（图片来源网络，侵删）
维修前的准备与安全注意事项
- 工具准备：万用表（数字式优先，具备电压、电阻、通断档）、电烙铁（30-50W）、焊锡丝、松香、吸锡器、螺丝刀（十字+一字）、剥线钳、压线钳、绝缘胶带、示波器（专业维修，可选）、替换用控制器（用于对比测试，可选）。
- 安全防护：维修前务必切断控制器电源，断开电池与控制器的连接线，避免短路或触电；操作时佩戴绝缘手套，防止静电损坏电子元件；若需通电测试，需确保接线正确，并由低电压逐步测试。
常见故障现象与初步判断
电动车控制器故障可通过现象初步定位问题范围,以下是典型故障及可能原因：
| 故障现象 | 可能原因 |
|---|---|
| 电机完全不转 | 电池电压异常、控制器供电线路断路、霍尔信号线故障、控制器内部驱动电路损坏 |
| 电机转动但无力、抖动 | 电流检测电路故障、MOS管损坏、霍尔元件异常、控制器软件参数错误 |
| 转速忽高忽低、频繁断电 | 电源电压波动、连接器接触不良、控制器过热保护触发、电容老化失效 |
| 有异响或噪音大 | MOS管短路、电机相线短路、控制器内部元件虚焊、PWM信号异常 |
| 刹车不断电或刹车失灵 | 刹车信号线故障、刹车继电器损坏、控制器刹车电路异常 |
故障诊断流程：从外到内、逐步排查

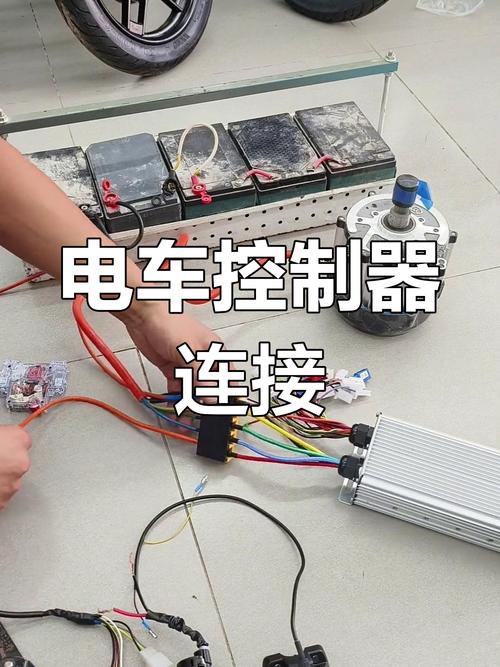

外部线路检查（占比60%以上故障）
控制器故障中,线路问题占比最高，需优先排查：
- 供电线路：用万用表直流电压档测量控制器输入端（通常为红、黑线）电压，正常应与电池电压一致（如48V电池电压约52V），若电压为0，检查电池输出端至控制器的保险丝（易熔断，位于控制器或电池盒内）、电源线是否断裂或插头松动。
- 信号线路：检查转把信号线（通常为3根，红为5V供电，黑为地，细线为调速信号）、霍尔信号线（电机与控制器连接的细线束，5根供电+霍尔信号）、刹车信号线（通常为2根，常高电平或常低电平，具体看控制器类型），重点排查插头是否松动、线皮是否破损导致短路。
- 电机相线：电机与控制器连接的粗线（通常为黄、绿、蓝三相），检查是否松动、氧化或短路，用万用表电阻档测量三相线间电阻，正常应相等（约0.1-0.5Ω），若某相电阻无穷大或为0，则存在断路或短路。
控制器外观与元件检查
- 外观检查：观察控制器外壳是否有破损、烧焦痕迹，散热片是否变形，接插件是否氧化发黑。
- 保险丝检查：打开控制器外壳（部分控制器需拆外壳），找到输入端的保险丝（多为5-10A玻璃管或贴片保险），用万用表通断档测量是否熔断，若熔断，需进一步检查短路点（如MOS管是否击穿），否则更换后可能再次熔断。
- 电容检查：控制器内部电解电容（多为100-470μF/63V）是易损件，观察顶部是否鼓包、漏液，用万用表电容档测量容量是否衰减（若容量低于标称值20%需更换）。
内部电路检测（需具备电子基础）
若外部线路正常,需拆解控制器检测内部电路：
- MOS管检测：MOS管（通常为6个，组成三相桥式电路）是控制电流输出的核心元件，用万用表二极管档测量：
- 将表笔接MOS管D极（漏极）和S极（源极），正常应单向导通（N沟道MOS管，红笔接S、黑笔接D导通，反之截止）；
- 测量G极（栅极）与D/S极，应阻值无穷大（否则击穿）。
若MOS管击穿，需更换同型号型号（注意引脚排列和耐压值，如IRF3205常用48V控制器）。
- 驱动电路检测：MOS管由驱动芯片（如IR2103、LM358）控制，测量驱动芯片输入端（PWM信号）和输出端电压，正常输入端电压随转把转动变化（0-5V），输出端应为10-12V（MOS管导通电压），若无输出，检查驱动芯片供电、外围电阻电容是否损坏。
- 霍尔信号检测：若电机转动异常，需检测控制器接收的霍尔信号，断开霍尔信号线，用万用表直流电压档测量控制器霍尔供电端（红、黑线）电压，正常为5V；转动电机，测量霍尔信号线（黄、绿、蓝）电压，应随电机转动在0-5V间跳变（若某根线无电压，对应霍尔元件损坏）。
- PWM信号检测：用示波器测量控制器输出到电机的PWM信号（三相线），正常为频率约15kHz的方波，占空比随转把转动变化（0-100%），若无信号，检查主控芯片（如MC33035、STM8）供电、时钟电路是否正常。
常见故障具体维修方法
电机不转，控制器无输出
- 步骤1：检查电池保险丝是否熔断，若熔断，用万用表测量控制器输入端是否短路（重点查MOS管、电容），排除短路后更换同规格保险丝。
- 步骤2：测量控制器5V输出（给转把、霍尔供电），若无5V，检查7805或78L05稳压芯片（输入端电压、输出端5V，若损坏更换）。
- 步骤3：测量转把信号线（细线），转动转把，信号电压应在0.8-4.2V间变化，若不变，更换转把；若正常，检查主控芯片是否损坏（测量芯片供电、复位脚电压，异常则更换）。
电机抖动、无力
- 步骤1：断开电机相线，测量控制器三相输出端电阻，若某相为0，说明MOS管击穿，更换同型号MOS管（需同时更换击穿的MOS管，避免连锁损坏）。
- 步骤2：连接电机，转动电机，测量霍尔信号线电压，若某根线无跳变，检查对应霍尔元件（用万用表测量霍尔元件引脚间电阻，正常正向电阻约几百欧，反向无穷大，损坏则更换）。
- 步骤3：若霍尔信号正常，检查电流检测电路（通常为康铜丝+运放），测量康铜丝两端电压，正常应随电流增大而增大（约0-0.3V），若电压异常，检查运放芯片（如LM358）及外围电阻。
刹车不断电
- 步骤1：检查刹车信号线（通常为绿/白线），刹车时用万用表测量电压，正常应从高电平（5V）变为低电平（0V，具体看控制器类型），若不变，检查刹车开关是否损坏（短路或断路）。
- 步骤2：若刹车信号正常，检查控制器内部刹车继电器（或电子刹车电路），测量继电器线圈两端电压，刹车时应吸合（电压约12V），若不吸合，更换继电器或驱动三极管。
维修注意事项
- 防静电操作：MOS管、主控芯片等静电敏感元件，维修时需佩戴防静电手环，避免用手直接触碰引脚。
- 焊接技巧：更换元件时，电烙铁温度控制在300-350℃，焊接时间不超过3秒，避免高温损坏元件；焊点需光滑、无虚焊，用松香助焊，防止焊锡粘连。
- 散热处理：MOS管、驱动芯片工作时发热量大，维修后需确保散热片与元件接触良好，可在接触面涂导热硅脂。
- 匹配问题：更换控制器时，需确认电压（如48V/60V）、功率（如800W/1200W）、霍尔类型（有霍尔/无霍尔）与原车匹配，否则可能导致电机不转或损坏。
相关问答FAQs
问：电动车控制器进水后怎么维修？
答：控制器进水后需立即断开电源，拆开外壳，用无水酒精清洗内部电路（去除水渍和氧化物），用电吹风低温吹干（避免高温损坏元件），重点检查电源输入端、MOS管、电容是否因进水短路，若保险丝熔断或MOS管击穿，需更换同规格元件，干燥后，用绝缘胶密封外壳，测试各项功能正常后再装车。
（图片来源网络，侵删）
问：控制器显示“过热保护”怎么办？
答：过热保护通常因控制器散热不良或长期大电流工作触发，首先停车等待控制器冷却（约10-15分钟），若恢复正常，检查控制器散热片是否积灰、风扇（若有）是否转动，清理散热片或更换风扇；若频繁过热，需检查电机是否负载过大（如胎压不足、刹车抱死），或控制器参数与电机不匹配（如控制器功率过小），必要时更换大功率控制器。
