电动车控制器作为电动车的“大脑”，其工作状态直接影响车辆的动力输出、续航里程及骑行安全，当控制器出现故障时，维修人员需借助专业资料和工具进行排查，本文将围绕“电动车控制器维修pdf”这一关键词，系统介绍控制器维修的基础知识、常见故障诊断方法、维修流程及注意事项，并附相关问答，为维修人员提供实用参考。
电动车控制器的基础结构与工作原理

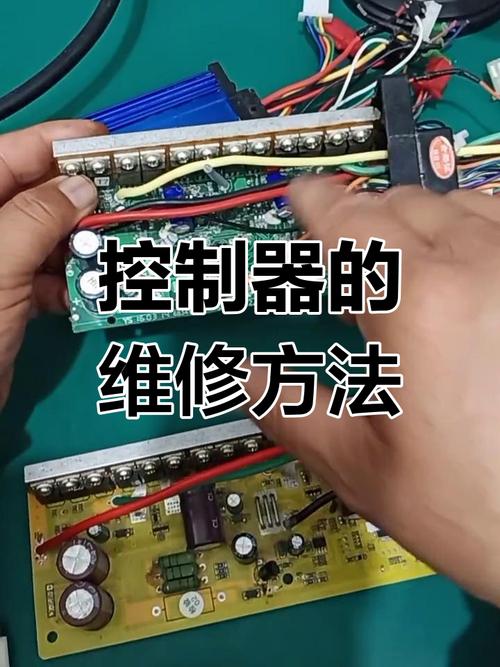

电动车控制器主要由MCU（微控制器）、驱动电路、MOS管（金属氧化物半导体场效应管）、电源模块、信号采集电路等组成，其核心功能是根据转把、刹把、霍尔传感器等输入信号，控制MOS管的导通与关断，从而调节电机转速和输出扭矩，维修前需熟悉控制器内部结构，各模块功能如下表所示：
| 模块名称 | 核心元件 | 功能描述 |
|---|---|---|
| MCU控制单元 | 主控芯片（如STM32、PIC系列） | 接收传感器信号，通过算法处理后输出驱动指令，是控制器的“决策中心”。 |
| 驱动电路 | IR2104、IR2110等驱动芯片 | 将MCU的低压信号转换为高压信号，驱动MOS管工作，避免MOS管因直接受控而烧毁。 |
| MOS管功率模块 | IRF3205、IRF4905等MOS管 | 控制电池电压与电机之间的通断，通过调节PWM（脉冲宽度调制）信号占空比实现调速。 |
| 电源模块 | 7812、7805等稳压芯片 | 将电池电压（如48V、60V）转换为控制器内部各模块所需的工作电压（如5V、12V）。 |
| 信号采集电路 | 光电耦合器、电阻、电容 | 采集转把（调速信号）、刹把（刹车信号）、霍尔传感器（电机相角）等信号并滤波处理。 |
控制器常见故障与诊断方法
控制器故障通常表现为电机不转、转速异常、抖动、无力或完全无反应等，维修时需结合故障现象，通过“外观检查→测量电压→信号测试”的流程逐步排查，以下是常见故障及诊断要点：
电机不转
- 可能原因：电池供电异常、控制器供电线路断路、MOS管击穿、驱动电路故障、MCU损坏。
- 诊断步骤：
① 用万用表测量控制器输入端（红、黑线）电压，若无电压或电压低于电池额定值10%以上，检查电池及保险丝；

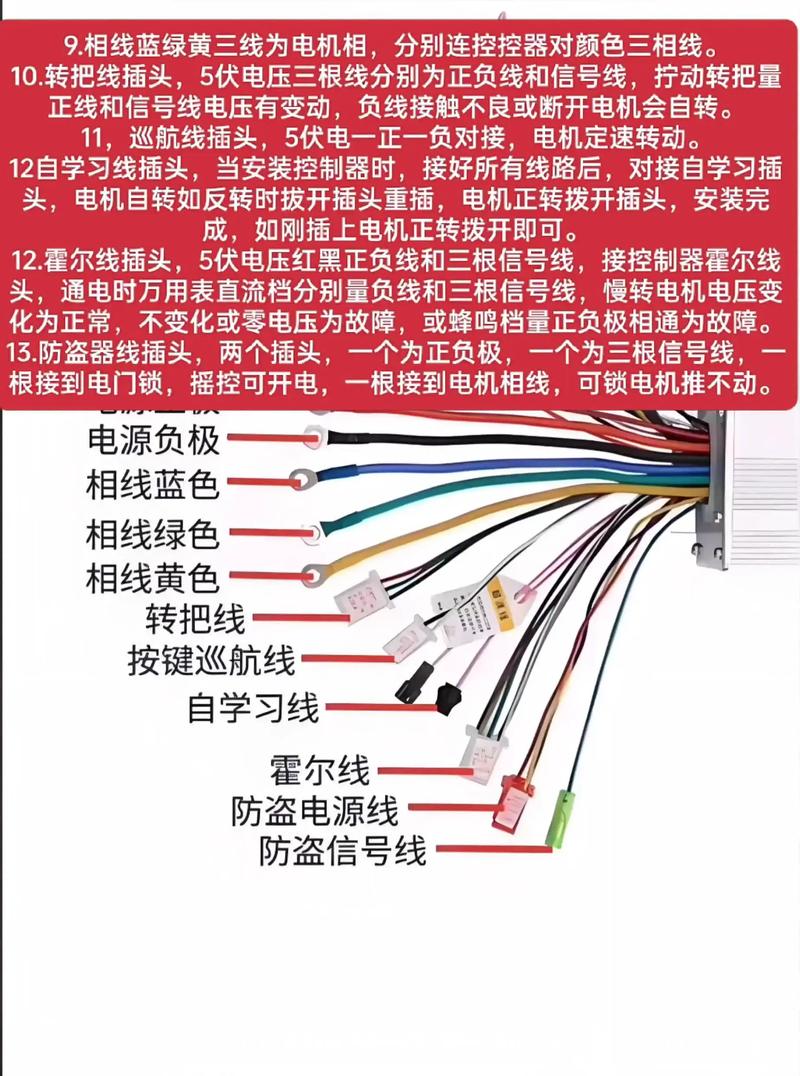

② 测量控制器输出端（与电机相连的黄、绿、蓝线）电压，转动转把时若无电压变化，说明控制器未输出驱动信号；
③ 断开电源，用二极管档测量MOS管三个引脚间的阻值，若存在短路（阻值接近0），则MOS管损坏；
④ 检查驱动芯片输出端与MOS管栅极之间的连接是否正常，驱动芯片无输出则需更换。
电机抖动或转速不稳
- 可能原因：霍尔传感器故障、相线接触不良、PWM信号异常、MOS管性能不一致。
- 诊断步骤：
① 断开电机霍尔插头，若电机转动但抖动减轻，说明霍尔传感器损坏或信号线短路；
② 用示波器测量MCU输出的PWM信号波形，若波形畸变或频率不稳定，检查MCU外围电路（如晶振、电容）；
③ 分别测量三个MOS管的栅极驱动电压，若某一路电压偏低或无电压，对应驱动电路或MOS管异常。
控制器发热严重
- 可能原因：MOS管选型不当、散热不良、长期过载运行、短路故障。
- 诊断步骤：
① 检查控制器外壳是否有积尘或散热片变形，清理散热通道；
② 测量MOS管漏极-源极间电阻，若短路需更换MOS管及驱动电路；
③ 检查电机是否卡顿或相线短路，导致控制器长期输出大电流而过热。
控制器维修流程与注意事项
维修流程
① 安全断电：维修前务必断开电池与控制器的连接线，避免短路触电；
② 故障定位：通过上述诊断方法确定故障模块（如电源模块、驱动电路等）；
③ 元件更换：更换元件时需选用同型号、同参数的元器件（如MOS管的耐压值、电流值需原厂匹配）；
④ 焊接与测试：使用恒温烙铁焊接元件，避免虚焊或短路；焊接完成后，先不接电机，通电测量控制器各模块电压是否正常，再接电机测试。
注意事项
- 防静电：MOS管易受静电击穿，维修时需佩戴防静电手环，避免用手直接触碰引脚；
- 散热处理：更换MOS管后需在元件与散热片之间涂抹导热硅脂，确保散热良好；
- 信号匹配：维修后需验证转把信号（1-4.2V线性信号）、刹把信号（低电平刹车）是否正常，避免因信号异常导致安全隐患。
相关问答FAQs
问题1：维修电动车控制器时，如何判断MCU是否损坏？
解答：判断MCU损坏需结合多方面检测结果：① 测量MCU电源引脚（如VCC、GND）电压是否正常（通常为5V或3.3V）；② 用示波器检测MCU输出的PWM信号和霍尔信号引脚，若无信号输出或信号异常，且外围电路（晶振、电容）正常，则MCU可能损坏；③ 若MCU存在明显烧灼痕迹或引脚短路，可直接判定为损坏，需注意，MCU故障概率较低，优先排查其他模块后再确认。
问题2：控制器维修后出现电机反转，如何解决？
解答：电机反转通常是由于控制器输出相序与电机相序不匹配导致，解决方法有两种：① 调整电机与控制器的相线顺序，将控制器输出端的黄、绿、蓝线中的任意两根对调（如黄绿对调），即可改变电机转向；② 若控制器支持相序设置功能（如部分智能控制器可通过软件调试），则进入调试界面修改相序参数，需注意，相序调整后需测试电机转向是否正常，避免影响骑行安全。
