电子控制技术是现代电子工程领域的核心组成部分,它通过传感器、控制器和执行器的协同工作，实现对各种系统的自动化控制，在电子控制技术的学习和实践中，面包板作为一种无需焊接的 prototyping 工具，发挥着不可替代的作用，面包板以其灵活、便捷、可重复使用的特点，成为电子爱好者、学生和工程师快速搭建和测试电路原型的重要平台，本文将详细介绍电子控制技术的基本原理、面包板的结构与使用方法，以及两者结合在实践中的应用，并探讨常见问题的解决方案。
电子控制技术的基本原理包括信号采集、信号处理和控制输出三个核心环节，信号采集环节通过传感器（如温度传感器、光敏电阻、压力传感器等）将物理量（如温度、光照、压力）转换为电信号；信号处理环节通常由微控制器（如 Arduino、STM32）或逻辑电路（如 555 定时器、运算放大器）完成，负责对采集到的信号进行放大、滤波、比较或逻辑运算，并根据预设的控制算法生成控制指令；控制输出环节则通过执行器（如继电器、电机、LED 灯）将电信号转换为机械动作或光、热等物理量的变化，从而实现对被控对象的调节，在自动温控系统中，温度传感器采集环境温度，微控制器将采集值与设定值比较，若温度过高则控制继电器断开加热器电路，若温度过低则闭合电路，从而维持温度稳定。

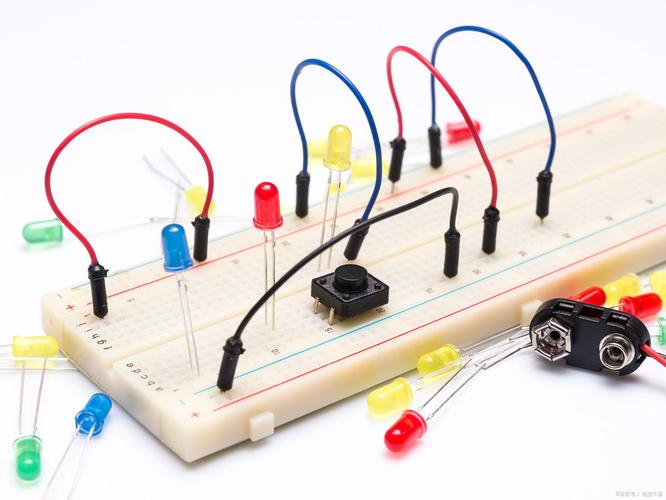

面包板是一种用于搭建电子电路原型的实验工具,其核心结构由上下两排横向的电源轨道和中间区域纵向排列的插孔组成，电源轨道通常位于面包板的两侧，用于接入直流电源（如 5V 或 3.3V），并通过内部的金属导轨与插孔连通，为整个电路提供供电；中间区域的插孔按照 0.1 英寸（约 2.54mm）的标准间距排列，每个插孔通过底部的弹性金属夹与相邻的 5 个插孔（同一列纵向）连通，形成“行通列不通”的连接结构，需要注意的是，面包板中间通常会有一个凹槽，将纵向插孔分为左右两部分，凹槽两侧的插孔之间相互独立，因此需要使用跳线跨过凹槽连接两侧电路，面包板的使用无需焊接，电子元器件的引脚可直接插入插孔，导线（杜邦线）也可通过插孔实现连接，极大地简化了电路搭建过程，适合初学者快速验证电路设计。
在电子控制技术的实践中,面包板常用于搭建传感器测试电路、控制器最小系统以及执行器驱动电路，以基于 Arduino 的光控 LED 灯系统为例，其面包板搭建步骤如下：将 Arduino UNO 开发板横向放置在面包板上，使其电源接口靠近面包板的电源轨道；将 5V 和 GND 引脚分别连接到面包板两侧的电源轨道正负极，确保电源轨道供电稳定；将光敏电阻的一端接入 5V 电源轨道，另一端接入模拟输入引脚 A0，同时在 A0 引脚与 GND 之间连接一个 10kΩ 的下拉电阻，构成光敏电阻分压电路，用于采集光照强度；将 LED 灯的正极通过 220Ω 限流电阻接入数字引脚 13，负极接入 GND，构成 LED 驱动电路；通过 Arduino IDE 编写程序，读取 A0 引脚的模拟值，当光照强度低于阈值时（如模拟值小于 500），控制 13 引脚输出高电平点亮 LED，否则熄灭 LED，将程序烧录至 Arduino 后，即可通过遮挡光敏电阻观察 LED 的亮灭变化，验证光控电路的功能。
在使用面包板搭建电子控制电路时,需要注意以下关键问题：一是电源连接的正确性与稳定性，面包板电源轨道的金属导轨可能因氧化或接触不良导致供电中断，因此建议使用万用表测量轨道电压，确保 5V 和 GND 连接可靠；二是元器件布局的合理性，将功能相关的元器件（如传感器与信号处理电路）集中放置，减少导线交叉长度，避免信号干扰；三是导线连接的规范性，杜邦线应垂直插入插孔，避免歪斜导致接触不良，长距离连接建议使用不同颜色的导线区分电源、信号和地线；四是避免短路，电源轨道与信号插孔之间、元器件引脚之间不应发生意外接触，尤其注意电解电容、二极管等有极性元器件的引脚方向，防止接反损坏元器件，对于大电流执行器（如直流电机），不建议直接由面包板供电，而应使用外部电源并通过继电器或电机驱动模块控制，避免面包板因电流过大而损坏。
为了更直观地展示面包板在电子控制技术中的应用,以下以“基于 Arduino 的温控风扇系统”为例，通过表格说明元器件清单与面包板连接方式：
| 元器件名称 | 型号/参数 | 连接位置说明 |
|---|---|---|
| Arduino UNO 开发板 | R3 | 横向放置于面包板中央，电源接口靠近面包板电源轨道 |
| 温度传感器（DS18B20） | TO-92 封装 | VCC 引脚接 5V 电源轨道，GND 引脚接 GND 电源轨道，DATA 引脚接数字引脚 2 |
| 直流电机 | 3-6V，100mA | 正极通过继电器模块常开端子接外部 5V 电源，负极接继电器模块公共端子 |
| 继电器模块 | 5V 触发 | VCC 接 5V，GND 接 GND，IN 引脚接 Arduino 数字引脚 3 |
| 面包板电源轨道 | 左侧正极轨道接 Arduino 5V，负极轨道接 Arduino GND；右侧正负极轨道备用 | |
| 杜邦线 | 公对公/公对母 | 用于连接 Arduino 引脚与传感器、继电器模块，以及面包板电源轨道的跨接 |
该系统的控制逻辑为：DS18B20 温度传感器实时采集环境温度，Arduino 通过单总线协议读取温度值，当温度高于 28℃ 时，控制数字引脚 3 输出高电平，继电器模块吸合，接通电机电路启动风扇；当温度低于 28℃ 时，数字引脚 3 输出低电平，继电器模块断开，电机停止工作，通过面包板搭建该系统，可直观验证温度采集、逻辑判断和执行器控制的完整过程，深入理解电子控制技术的工作原理。
尽管面包板为电子控制技术的实践提供了便利,但在使用过程中仍可能遇到一些常见问题，面包板电路出现接触不良时，可尝试重新插拔元器件引脚，或用酒精棉签清洁插孔内的灰尘与氧化物；若电路出现短路现象，应立即断开电源，检查导线是否误接电源轨道、元器件引脚是否触碰，排除故障后再重新通电测试，对于高频信号或精密模拟电路，面包板的分布电容和电感可能影响电路性能，此时建议改用洞洞板或 PCB 板进行搭建，以减少寄生参数的干扰。
相关问答 FAQs：
问题 1：面包板搭建的电路在工作时出现不稳定现象（如 LED 闪烁、传感器数据跳变），可能的原因及解决方法是什么？
解答：可能原因包括：① 电源供电不足，如使用 USB 供电时电流过大导致电压下降，建议改用外部稳压电源；② 导线接触不良，检查杜邦线是否插紧，元器件引脚是否氧化，必要时更换导线；③ 环境干扰，如附近有强电磁设备或电源线干扰，尽量缩短导线长度，避免信号线与电源线平行布线；④ 传感器本身精度问题，如光敏电阻受环境光波动影响大，可增加软件滤波算法（如滑动平均滤波）稳定数据，通过逐一排查上述原因，可有效解决电路不稳定问题。
问题 2：在使用面包板搭建电机驱动电路时，电机无法正常启动，且继电器模块无反应，如何排查故障？
解答：排查步骤如下：① 检查继电器模块控制信号，用万用表测量 Arduino 数字引脚输出电压，确保在触发时为高电平（约 5V）；② 检查继电器模块供电，确认 VCC 和 GND 接线正确，模块指示灯是否正常亮起；③ 检查电机电源，确保外部电源电压与电机额定电压匹配，且电源容量足够（如电机启动电流较大，需选用大电流电源）；④ 检查继电器模块触点接线，确认电机正极接常开端子，负极接公共端子，避免接反；⑤ 若以上均正常，可能是继电器模块损坏，更换模块测试，通过逐步排查，可快速定位电机不启动的故障点。
