塑料激光单面焊接技术是一种先进的塑料连接工艺，通过激光能量穿透上层塑料并加热下层塑料材料，在两层塑料界面处形成熔融层，通过压力作用实现分子级焊接，该技术以其高精度、高效率、无污染等优势，在汽车、医疗、电子、家电等领域得到广泛应用，本文将从技术原理、工艺参数、设备组成、应用优势及局限性等方面详细介绍塑料激光单面焊接技术。

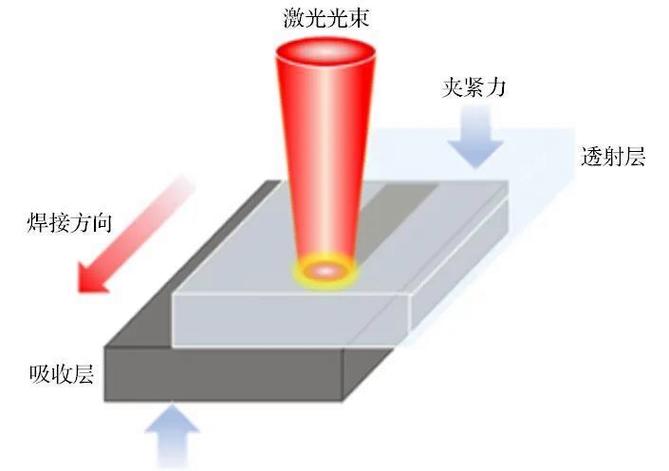

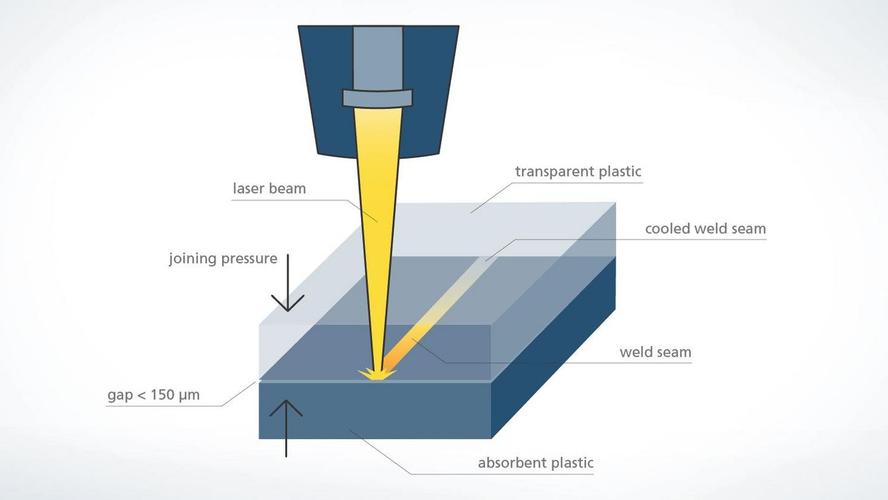

塑料激光单面焊接技术的核心原理是基于材料对激光能量的选择性吸收，当激光束穿过上层透明塑料时，下层塑料中的吸收剂（如碳黑、色母粒等）吸收激光能量并转化为热能，使下层塑料熔融，上层透明塑料在激光波长范围内具有高透过率，同时其熔点高于下层塑料，因此在焊接过程中保持固态，对熔融的下层塑料施加压力，实现两层塑料的牢固结合，与传统的超声波焊接、热板焊接等技术相比，激光单面焊接无需接触焊接工具，避免了机械应力对工件的影响，特别适用于精密、复杂结构的塑料件焊接。
工艺参数是影响焊接质量的关键因素，主要包括激光功率、焊接速度、激光光斑直径、压力大小以及材料特性等，激光功率决定了下层塑料的熔融程度，功率过低会导致焊接强度不足，功率过高则可能引起材料烧焦或变形，焊接速度需与激光功率匹配，速度过快会导致热量积累不足，速度过慢则可能造成过热，激光光斑直径影响焊接区域的宽度和深度，通常光斑直径越小，焊接精度越高，但焊接效率相对较低，压力的作用是使熔融层充分流动并排除界面间的空气，确保焊接面的紧密接触，压力大小需根据材料种类和厚度进行调整，上层塑料的透过率和下层塑料的吸收率是材料选择的重要依据，通常要求上层塑料在激光波长（如980nm、1064nm等）下的透过率大于80%，下层塑料的吸收率大于70%。
塑料激光单面焊接设备主要由激光器、光学系统、夹具系统、控制系统和冷却系统组成，激光器是核心部件，常用光纤激光器或半导体激光器，具有波长稳定、功率可调等优点，光学系统包括扩束镜、聚焦镜和振镜扫描系统，用于调整激光光斑的大小、形状和扫描路径，实现复杂焊接轨迹的精确控制，夹具系统用于固定工件并施加焊接压力，通常采用气动或液压驱动，确保压力均匀分布，控制系统通过PLC或工业计算机实现激光参数、焊接速度、压力等参数的实时监控和调整，支持多工位自动化生产，冷却系统用于激光器和光学系统的散热,保证设备长时间稳定运行。
塑料激光单面焊接技术的优势主要体现在以下几个方面：焊接精度高，激光光斑直径可小至0.1mm，适用于微型精密零件的焊接；焊接过程无振动、无粉尘，对工件无机械损伤，特别适合医疗电子等对洁净度要求高的领域；焊接速度快，单点焊接时间通常在秒级，可大幅提高生产效率；焊接强度高，可达母材强度的80%以上，且密封性好，满足汽车燃油系统、医疗器械等对气密性和液密性的要求；工艺灵活性高，可通过调整激光参数实现点焊、环焊、线焊等多种焊接形式,适应不同形状工件的加工需求。
塑料激光单面焊接技术也存在一定的局限性，对材料的选择性要求较高，仅适用于上层透明、下层含吸收剂的塑料组合，限制了其在某些材料中的应用；设备初期投资较大，尤其是高功率激光器和精密光学系统的成本较高；对于厚壁或高反射率材料，焊接效果可能不理想，需要优化工艺参数或采用辅助措施；焊接质量受材料厚度、颜色、添加剂等因素影响较大,需要严格的工艺控制和质量检测。
为提高塑料激光单面焊接的质量和稳定性，需从材料选择、工艺优化和设备维护三个方面入手，材料方面，应选择透过率和吸收率匹配的塑料组合，如PMMA（上层）与ABS（下层含碳黑），或PC（上层）与PA6（下层含碳黑），工艺优化方面，可通过正交试验或响应面法确定最佳激光参数组合，例如采用较低的激光功率（50-200W）和适中的焊接速度（10-100mm/s），配合0.5-2MPa的压力，设备维护方面，需定期检查激光器的功率稳定性、光学系统的清洁度以及夹具的压力均匀性,确保设备处于最佳工作状态。
随着工业4.0的推进，塑料激光单面焊接技术正朝着智能化、自动化方向发展，通过引入机器视觉系统，可实现工件定位和焊接质量的实时检测；结合人工智能算法，可优化焊接参数并预测焊接缺陷；采用模块化设计，可快速适应不同工件的焊接需求，提高生产线的柔性，随着新型吸收剂材料和激光技术的突破，塑料激光单面焊接的应用领域将进一步扩大,为高端制造提供更高效的解决方案。
相关问答FAQs：
-
问：塑料激光单面焊接是否适用于所有类型的塑料材料？
答：并非所有塑料都适用于激光单面焊接，该技术要求上层塑料在激光波长下具有高透过率（如PMMA、PC、PP等透明或半透明材料），下层塑料需添加吸收剂（如碳黑、色母粒等）以吸收激光能量，对于高反射率或高散射率的材料（如某些填充增强塑料），焊接效果可能不理想,需通过材料改性或调整工艺参数来改善。 -
问：如何检测塑料激光单面焊接的质量？
答：焊接质量可通过多种方法检测，包括外观检查（观察焊缝是否连续、有无烧焦或变形）、密封性测试（如气密性或液密性检测）、破坏性测试（如拉伸强度、剪切强度测试）和无损检测（如超声波检测、红外热成像），对于关键部件，还可采用金相显微镜观察焊缝的熔融深度和微观结构,确保焊接质量符合要求。
