易能变频器作为工业自动化领域常用的控制设备,其稳定运行对生产效率至关重要，但在长期使用过程中，变频器可能因型号差异、环境因素或操作不当出现故障，掌握常见故障的维修方法可快速恢复设备正常运行，以下从易能变频器常见型号、典型故障现象、维修步骤及注意事项等方面展开详细说明。
易能变频器常见型号及特点
易能变频器型号多样,不同型号在功能、应用场景及故障率上存在差异，了解型号特性有助于针对性排查问题，常见型号及特点如下：
| 型号系列 | 功率范围（kW） | 主要应用场景 | 常见故障高发部位 |
|---|---|---|---|
| ED2000系列 | 75-400 | 风机、水泵、传送带等通用场合 | 散热风扇、IGBT模块 |
| EDS1000系列 | 75-315 | 轻工机械、纺织设备 | 电容、控制板 |
| ED3100系列 | 15-400 | 重载启动、起重机等 | 制动单元、电阻 |
| ED5100系列 | 75-400 | 高精度速度控制场合 | 编码器接口板、PWM驱动电路 |
典型故障现象与维修步骤
变频器无法启动（显示“OC”过电压故障）
故障现象：上电后显示“OC”代码，电机无法运行，可能伴随报警声。
原因分析：
- 输入电压过高（超过额定值10%以上）；
- 加速时间设置过短,电机电流突变；
- 负载过大或机械卡死导致电机堵转；
- IGBT模块损坏或驱动电路异常。
维修步骤：

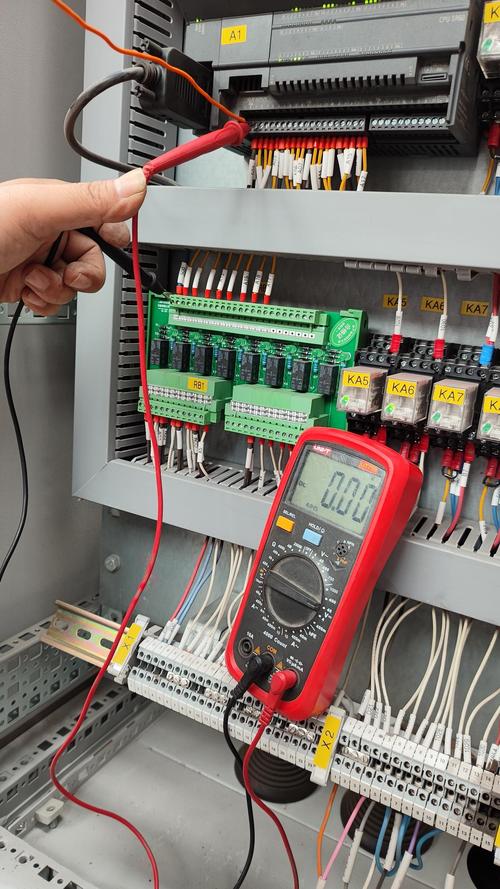

① 断电检查：确认输入电源电压是否在允许范围内，用万用表测量三相输入电压是否平衡（电压差≤5%）；
② 参数核查：进入参数设置界面，检查“加速时间”（F02）是否过短，建议按电机功率适当延长（如15kW电机可设为15-20s）；
③ 负载排查：断开电机输出轴，手动转动负载设备，确认是否存在卡死现象；
④ 电路检测：拆开机壳，观察IGBT模块是否有烧蚀痕迹，用万用表二极管档检测模块C-E、G-E极间电阻（正常值：正向0.3-0.5Ω，反向∞），若异常需更换同型号IGBT；
⑤ 驱动电路测试：用示波器检测驱动电路输出波形（PWM波），若波形缺失或畸变，检查光耦（如TLP250）是否损坏，更换后重新测试。
变频器运行中频繁跳“SC”（短路故障）
故障现象：电机运行过程中突然停止，显示“SC”，可能伴有焦糊味。
原因分析：
- 电机绕组短路或接地；
- 变频器输出电缆绝缘破损导致相间短路；
- IGBT模块击穿或驱动电路信号干扰；
- 温度传感器故障误报。
维修步骤：
① 电机与电缆检查：断开电机电缆，用兆欧表测量电机三相绕组对地绝缘电阻（应≥10MΩ），若阻值低则维修电机；检查输出电缆是否有破损、老化，必要时更换屏蔽电缆；
② IGBT模块检测：断电后拆下IGBT模块，用万用表测量其集电极（C）与发射极（E）、门极（G）与发射极（E）之间的电阻，若短路（阻值接近0）则需更换模块；
③ 驱动信号排查：上电后（不接电机）用示波器观察驱动电路的输入输出信号，确保PWM波形正常，无毛刺或干扰；检查温度传感器（如NTC热敏电阻）是否开路或短路，更换同型号传感器；
④ 抗干扰措施：检查变频器接地是否可靠（接地电阻≤4Ω），可在输入侧加装磁环或滤波器，减少电磁干扰。
变频器运行中过热报警（显示“OH”）
故障现象：变频器运行一段时间后显示“OH”，风机未停转但温度持续升高。
原因分析：
- 散热器灰尘过多导致散热不良；
- 环境温度过高（超过40℃）或通风不畅；
- 风扇故障或风道堵塞；
- 温度检测电路异常。
维修步骤：
① 清洁散热系统：断电后拆下风机，用压缩空气清理散热片及风道内的灰尘，避免使用液体清洗以防短路；
② 环境检查：确保变频器安装在通风良好的控制柜内，避免阳光直射或靠近热源，柜内温度建议控制在25℃以下；
③ 风扇测试：手动拨动风机扇叶，若转动卡顿或无阻力，可能是电机损坏，更换同规格冷却风扇（如AC220V/0.1A）；
④ 温度电路检测：用万用表测量温度传感器（通常为10KΩ NTC热敏电阻）在25℃时的阻值，若偏差过大（如＞15KΩ或＜5KΩ），需更换传感器。
变频器输出电压不平衡
故障现象：电机运行时振动大、噪音异常，测量输出三相电压差值＞5%。
原因分析：
- 输入电源缺相或电压不平衡；
- IGBT模块特性不一致（如某相导通延迟）；
- 驱动电路故障导致某相PWM信号缺失；
- 主板控制芯片（如DSP）异常。
维修步骤：
① 输入电源检测：用万用表测量三相输入电压是否平衡，若缺相需检查断路器或接触器；
② IGBT模块匹配：若更换过IGBT模块，需确保同一桥臂的上下IGBT为同一批次，特性差异≤5%；
③ 驱动信号对比：用示波器同时测量三相驱动电路的输出波形，若某相波形幅度或频率异常，检查对应驱动光耦及电阻电容元件；
④ 主板故障排查：若以上均正常，可能是DSP芯片或其周边电路故障，需联系厂家维修或更换主板。
维修注意事项
- 安全第一：维修前务必断电并等待电容放电（至少5分钟），避免触电或电容爆炸风险；
- 记录参数：维修前备份变频器当前参数（如F00-F99组），恢复出厂设置可能导致设备运行异常；
- 元件匹配：更换元件（如IGBT、电容、风扇）时，需确保型号、规格完全一致，尤其是耐压值、电流等级；
- 测试验证：维修后先进行空载测试（不接电机），确认输出电压、电流正常后再带负载运行，避免二次损坏。
相关问答FAQs
Q1：易能变频器上电后显示“OL”过载报警，如何处理？
A：“OL”报警通常由电机过载或变频器参数设置不当导致，首先检查电机负载是否超过额定值（如机械卡死、轴承损坏）；其次核对变频器“电机额定电流”（F01）与电机铭牌电流是否一致，若不一致需重新设置；最后检查“电子热过载”（F10）参数是否启用，建议根据电机负载特性调整热保护曲线（如轻载时降低动作值）。
Q2：变频器运行中输出频率不稳定，波动范围＞2Hz，可能是什么原因？
A：输出频率波动多与反馈信号干扰或参数设置有关，首先检查给定信号源（如电位器、4-20mA模拟量）是否接触不良，线路屏蔽层是否接地；其次检查“频率增益”（F03）是否为100%，若偏差过大需校准；最后若编码器反馈控制模式（如闭环矢量控制），需检查编码器线缆是否屏蔽良好，编码器本身是否损坏（如断线、脉冲丢失）。
