伺服电机作为现代工业自动化领域的核心执行元件,其技术尺寸参数直接决定了电机的适配性、性能表现及应用场景，以下从外形尺寸、安装尺寸、性能尺寸三大维度展开详细说明，并结合具体参数表格辅助理解。
（图片来源网络，侵删）

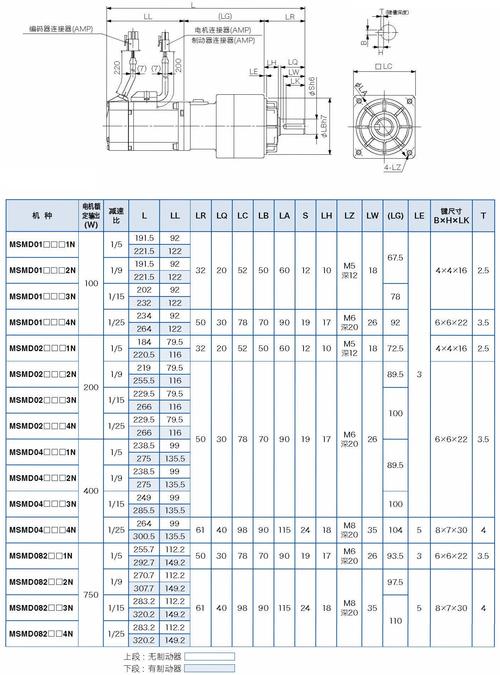

外形尺寸：结构设计与空间适配的基础

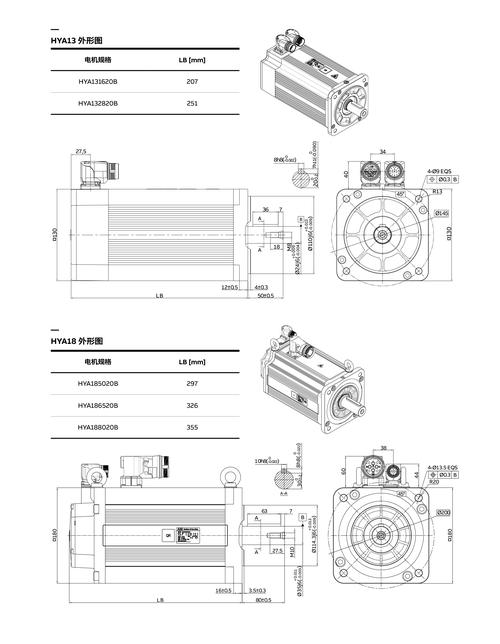

外形尺寸是伺服电机最直观的参数,主要包括电机长度、直径、轴径及重量等，这些数据决定了电机在设备中的安装空间需求，以常见的中空杯转子伺服电机和永磁同步伺服电机为例，其外形尺寸设计需兼顾紧凑性与散热效率。
- 电机长度（L）：指电机安装端盖到输出轴端的距离，通常分为短、中、长三种规格，短长度设计适用于空间受限的场景（如机器人关节），长长度则可能用于需要更高扭矩或散热需求的场合，某型号60mm机身直径的伺服电机，短长度规格为100mm，长规格可达180mm。
- 机座外径（D）：标准机座尺寸有60mm、80mm、110mm、130mm、180mm等，对应不同的功率等级，如80mm机座通常适配0.2-1kW功率，130mm机座可达2-3kW，机座尺寸越大，内部绕组空间和磁钢容量越大，输出扭矩能力越强。
- 轴径（d）与轴型：输出轴直径直接影响传动部件的匹配性，常见规格有10mm、12mm、15mm、20mm等，轴型分为直轴、阶梯轴或带键槽轴，键槽尺寸（如宽×深×长）需根据扭矩需求设计，避免传动打滑。
- 重量：重量影响设备的惯量匹配，轻量化设计（如采用铝合金外壳）可减少运动部件的惯量，适用于高速定位场景，但需兼顾结构强度。

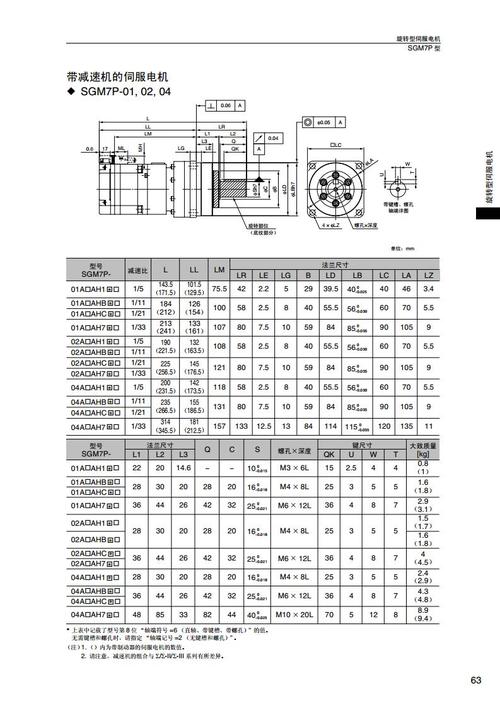

安装尺寸：确保机械接口的精准对接
安装尺寸涉及电机与负载设备的连接精度,包括法兰尺寸、安装孔位、中心高等，这些参数的标准化（如IEC标准）提升了互换性。
- 法兰尺寸：法兰是电机与设备固定的关键接口，常见法兰标准有IEC FLange（如IEC FLange 60、FLange 130），法兰外径（DF）、安装孔中心距（CDF）、孔径（DFH）及孔数（通常为4或8个）需严格匹配，IEC FLange 80的法兰外径为100mm，安装孔中心距为75mm，孔径为5.5mm。
- 安装方式：分为卧式（水平安装）、立式（垂直安装）及法兰端面安装，不同安装方式对电机的散热和轴承负载有影响，立式安装需考虑轴向窜动问题，通常需搭配止推轴承。
- 中心高（CH）：主要针对大型伺服电机（如机座180mm以上），指电机底部安装平面到输出轴中心线的距离，中心高标准化（如100mm、160mm）便于与减速机、丝杠等部件对中。
以下是常见伺服电机安装尺寸参数示例（单位：mm）：
| 机座型号 | 法兰标准 | 法兰外径(DF) | 安装孔中心距(CDF) | 孔径(DFH) | 孔数 | 中心高(CH) |
|---|---|---|---|---|---|---|
| 60 | IEC FL60 | 80 | 56 | 2 | 4 | |
| 110 | IEC FL110 | 130 | 100 | 7 | 8 | |
| 180 | IEC FL180 | 230 | 180 | 11 | 8 | 160 |
性能尺寸：核心能力的技术量化
性能尺寸是伺服电机动态与静态特性的具体体现,直接关系到控制精度和响应速度，主要包括额定扭矩、最大扭矩、额定转速、转子惯量等。
（图片来源网络，侵删）
- 额定扭矩（Tn）：电机在额定电压、额定电流下可长期输出的扭矩，单位为N·m，是选型的核心参数之一，某110mm机座伺服电机的额定扭矩为5N·m，对应0.75kW功率。
- 最大扭矩（Tmax）：电机在短时间内（如10分钟）可承受的过载扭矩，通常为额定扭矩的2-3倍，用于应对加速、冲击负载场景。
- 额定转速（n）：电机在额定扭矩下的最高稳定转速，常见有2000rpm、3000rpm、6000rpm等，高速电机多采用无框直驱或轻量化转子设计。
- 转子惯量（J）：转子的转动惯量，单位为kg·m²，需与负载惯量匹配（一般建议负载惯量/转子惯量≤10），惯量过小易导致系统振荡，过大则影响响应速度。
- 编码器分辨率：决定位置检测精度，增量式编码器分辨率常见为2500P/r、10000P/r，绝对式编码器可达17位（131072步）以上，高分辨率适用于半导体设备等精密场景。
- 功率密度：单位体积或重量输出的功率，是衡量电机设计水平的重要指标，现代伺服电机通过优化磁路设计和散热结构，功率密度较传统电机提升30%以上。
以下是某系列伺服电机性能参数示例：
| 型号 | 额定功率(kW) | 额定扭矩(N·m) | 最大扭矩(N·m) | 额定转速(rpm) | 转子惯量(kg·m²) | 编码器分辨率 |
|---|---|---|---|---|---|---|
| EMS-6020 | 2 | 64 | 92 | 3000 | 00025 | 17位绝对式 |
| EMS-11050 | 5 | 6 | 8 | 3000 | 0012 | 20位绝对式 |
| EMS-18015 | 5 | 8 | 4 | 3000 | 005 | 23位绝对式 |
其他关键技术尺寸
- 工作制：指电机的工作周期，如S1（连续工作）、S2（短时工作），不同工作制对尺寸设计（如散热片面积）有不同要求。
- 防护等级：IP等级（如IP54、IP65）影响电机外壳密封设计，高防护等级需增加密封件尺寸，可能影响电机外形紧凑性。
- 温度范围：工作温度（-20℃~+60℃）和存储温度需考虑材料膨胀对尺寸的影响，如高温环境下轴承游隙需预留补偿空间。
相关问答FAQs
Q1：伺服电机的机座尺寸如何与功率匹配？
A：机座尺寸与功率并非绝对线性关系，但存在大致对应规律，60mm机座通常适配0.1-0.5kW功率，80mm适配0.2-1kW，110mm适配0.5-2kW，130mm适配1-3kW，180mm适配2-5kW，具体选型需结合负载扭矩、转速需求，同时考虑电机过载能力和散热条件，避免因功率不足导致电机过热或因过大尺寸造成空间浪费。
**Q2：安装法兰尺寸不匹配时，如何解决？
A：若安装法兰尺寸不匹配，可通过以下方式解决：①定制转接法兰，根据原设备法兰孔位和电机法兰尺寸加工过渡件，需确保转接法兰有足够的强度和刚性；②选择带多种法兰接口的伺服电机型号，部分品牌提供模块化法兰设计，可快速切换不同标准；③修改设备安装结构，在允许范围内调整设备安装面尺寸，但需评估改动对设备整体性能的影响，优先选择非破坏性改装方案。
