陕西西门子伺服电机维修是一项专业性极强的技术工作，涉及机械、电气、控制等多学科知识的综合应用，西门子伺服电机以其高精度、高响应、高可靠性在工业自动化领域广泛应用，但长期运行后仍可能出现各类故障，需要通过系统化的诊断与维修来恢复其性能，以下从常见故障类型、维修流程、技术要点及维护建议等方面展开详细分析。
常见故障类型及原因分析
陕西西门子伺服电机的故障表现多样，根据故障性质可分为电气故障、机械故障、控制故障及通信故障四大类,各类故障的具体原因及表现如下表所示：
| 故障类别 | 常见现象 | 主要原因 | 诊断方法 |
|---|---|---|---|
| 电气故障 | 电机不启动、过流报警、编码器故障 | 电机绕组短路/断路、功率模块损坏、编码器信号丢失 | 绝缘电阻测试、万用表检测绕组通断、示波器分析编码器波形 |
| 机械故障 | 异响、振动、轴承过热 | 轴承磨损、润滑不良、负载不平衡、联轴器对中偏差 | 振动频谱分析、轴承间隙检测、机械精度校准 |
| 控制故障 | 定位偏差、速度波动、转矩不足 | 参数设置错误、控制器故障、反馈信号干扰 | 参数备份与恢复、PLC信号检测、干扰排查 |
| 通信故障 | 通讯中断、数据丢失 | 电缆接触不良、波特率不匹配、EMC干扰 | 通信线缆测试、协议分析、屏蔽接地检查 |
电气故障占比最高，约达45%，尤其是编码器故障和功率模块损坏最为常见，机械故障多发生在长期重载或维护不当的场合,而控制与通信故障则往往与系统调试或环境干扰相关。
标准化维修流程
规范的维修流程是保障伺服电机修复质量的关键,陕西地区的专业维修机构通常遵循以下步骤：
-
故障信息收集
向用户详细了解电机型号（如1FL6、1FT7系列）、故障发生时的运行工况（负载类型、运行速度、环境温度）、报警代码及历史维修记录，西门子伺服电机的报警代码可通过手册查询，F300”通常表示编码器故障，“F451”则对应过流报警。
（图片来源网络，侵删） -
外观与初步检查
检查电机外壳有无变形、烧焦痕迹，接线端子是否松动，通风口是否堵塞，对于防爆型电机，还需检查防爆接合面是否符合标准，使用红外测温仪检测轴承温度，若超过80℃则可能存在润滑问题。 -
电气性能测试
- 绕组检测：使用兆欧表测试绝缘电阻，要求不低于100MΩ（500V档）；通过直流电阻测试仪测量三相绕组电阻值，偏差应小于5%。
- 功率模块检测：使用万用表检测IGBT的导通与截止特性，避免短路或开路。
- 编码器诊断：通过专用设备（如西门子RSE200）读取编码器参数，检查零位脉冲、信号幅值是否正常。
-
机械精度检测

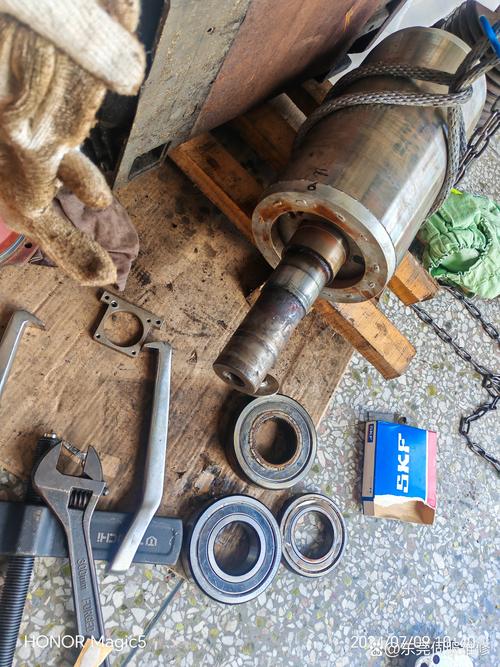

拆解电机后，使用千分尺测量轴承内径与轴颈配合间隙，标准间隙通常为0.02-0.05mm，检查转子动平衡，若不平衡量超过G2.5级,需进行现场动平衡校正。 -
故障修复与更换

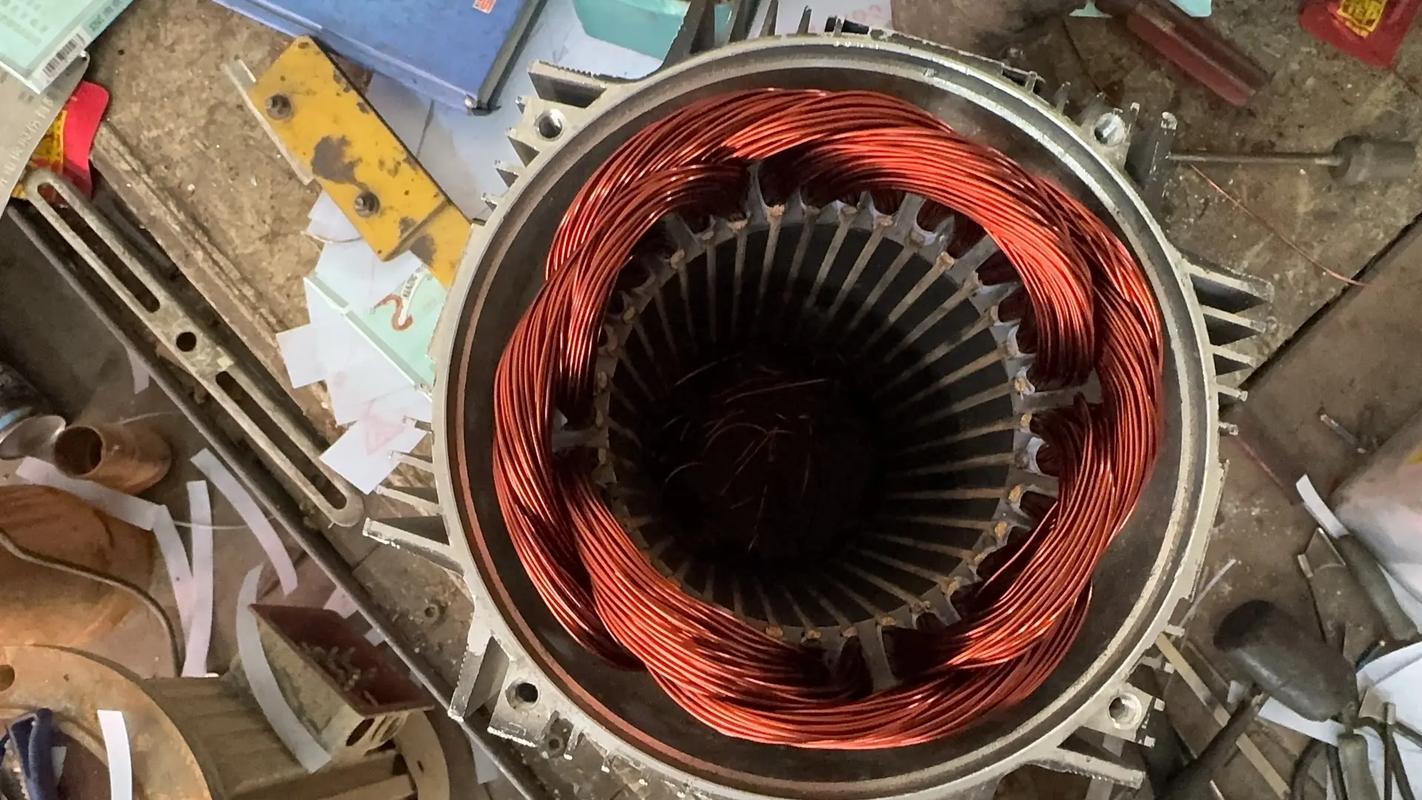

根据检测结果更换损坏部件：绕组故障需重新嵌线并浸漆处理；编码器损坏优先选用原厂型号，确保信号匹配；轴承更换需选用同等级的进口轴承（如SKF、FAG），对于功率模块，建议采用西门子原装备件,避免兼容性问题。
（图片来源网络，侵删） -
负载测试与参数优化
修复后需进行空载试运行，检测电流、转速、振动等参数是否符合标准，在负载测试中，通过西门子Sinamics调试软件优化PID参数，确保定位精度达到±0.01mm（取决于电机型号）。
关键技术难点与解决方案
-
编码器信号干扰
陕西部分工厂存在大功率设备（如中频炉），易导致编码器信号受电磁干扰，解决方案包括：采用双绞屏蔽电缆且单端接地，在编码器接口加装磁环滤波,必要时更换为抗干扰能力更强的绝对值编码器。 -
高温环境下的散热问题
夏季车间温度常超35℃，导致电机过热，维修时可更换为高等级绝缘材料（如H级），或在电机外部加装独立风冷系统，确保绕组温度不超过120℃。 -
老旧电机备件短缺
对于停产的西门子伺服电机型号（如1FT5044-6AF71-1AA1），可通过逆向设计绕组数据，或利用3D打印技术定制非标端子盖,解决备件供应难题。
维护建议与预防措施
-
日常维护
- 每月清理电机表面粉尘，检查通风滤网是否堵塞。
- 每半年更换一次润滑脂，选用Shell Alvania EP2锂基脂，注脂量为轴承腔容积的1/3。
- 定期检查电机地线接地电阻，要求小于4Ω。
-
状态监测
建议使用振动传感器（如IEPE型）实时监测电机振动值，当速度＞3000rpm时，振动速度应≤4.5mm/s，通过西门子TIA Portal平台建立预测性维护系统,提前预警轴承磨损等潜在故障。 -
操作规范培训
对操作人员进行培训，强调避免频繁启停（建议每小时启停次数＜30次）、禁止超载运行（负载率≤85%）等注意事项,从源头减少故障发生。
相关问答FAQs
Q1：陕西西门子伺服电机维修后如何判断编码器是否修复成功？
A：可通过以下方法验证：①使用示波器观察编码器输出波形，A、B相信号幅值应差小于5%，零位脉冲清晰无杂波；②在电机轴缓慢旋转时，通过监控软件读取位置反馈值，显示值应连续无跳变；③执行回原点操作，重复定位精度误差应≤0.005mm，若条件允许,建议使用西门子原厂诊断软件进行全参数扫描。
Q2：维修后的伺服电机在低速运行时出现抖动，可能的原因及解决方法？
A：低速抖动通常由以下原因导致：①PID参数比例增益（P值）过高，需通过调试软件逐步降低P值直至抖动消失；②负载惯量与电机惯量比超过10:1，建议增加减速机或选用更大功率电机；③编码器分辨率设置错误，需核对电机铭牌上的编码器线数（如2500ppr）并正确配置驱动器参数，若以上方法无效,需进一步检查转子是否因退磁导致输出转矩不足。
