cof全面屏封装技术作为现代显示领域的关键创新,正在重新定义智能手机等电子设备的视觉体验与设计边界，随着消费者对更高屏占比、更窄边框的追求日益迫切，传统封装技术逐渐难以满足需求，而cof（chip on film，薄膜上芯片）技术通过其独特的结构设计与工艺优势，成为实现全面屏形态的核心解决方案之一，以下将从技术原理、核心优势、工艺流程、行业应用及挑战等多个维度，对该技术进行详细解析。
技术原理与结构特点

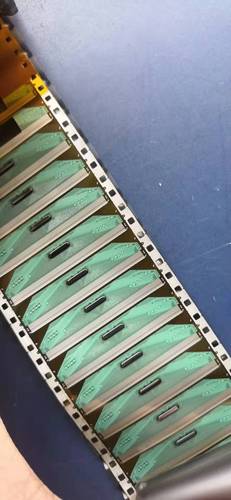

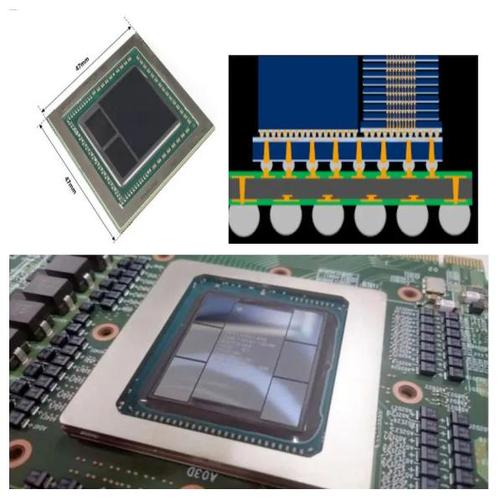

cof封装技术是一种将驱动ic（集成电路）直接封装在柔性薄膜基板上的先进封装方式，其核心结构包括三层关键组件：顶层为柔性薄膜基材（通常为聚酰亚胺pi，具备优异的耐弯折性与耐热性），中间层为驱动ic芯片，底层为铜箔电路走线与焊球，通过各向异性导电膜（acf）或铜柱凸块（c4 bump）等技术，将ic芯片与薄膜基板的电路实现精确电气连接，形成完整的驱动模块，与传统封装技术（如coc，chip on glass）相比，cof模块的厚度可控制在0.1mm以下，且具备柔性弯曲特性，能够沿屏幕边缘折叠或弯折，从而为屏幕边框的极致收窄提供可能。
在全面屏设计中,屏幕显示区域需要驱动电路提供信号控制，而cof技术可将驱动ic转移至屏幕非显示区域的柔性基板上，通过超精细的电路走线连接至显示面板，对于6.7英寸的全面屏手机，采用cof封装后，屏幕左右边框宽度可压缩至0.8mm以内，较传统coc技术减少30%以上的边框空间，为屏下摄像头、 ultrasonic指纹识别等模组的集成释放了宝贵空间。
核心优势与技术突破
cof全面屏封装技术的优势主要体现在以下几个方面：
极致窄边框设计
通过将驱动ic移出显示区域，并利用柔性薄膜的弯折特性，cof技术实现了“电路走线绕边”的布局方式，相较于需要将ic芯片直接贴合在玻璃基板边缘的coc技术，cof的薄膜基板可沿屏幕边缘折叠，使电路走线更贴近屏幕侧边，显著减少边框宽度，以当前主流旗舰手机为例，采用cof技术的屏幕边框普遍控制在1mm以下，部分机型甚至达到0.5mm的超窄水平。
柔性适配与可靠性
柔性薄膜基材（pi）的耐弯折性能（可承受数万次弯折而不失效）使cof模块能够适应全面屏设备的曲面设计、折叠屏结构等复杂形态，薄膜基板的热膨胀系数（cte）与玻璃面板更为接近，在温度变化环境下能减少应力集中，降低屏幕显示异常的风险。
电气性能优化
cof采用超薄铜箔（厚度≤5μm）和精细线路设计（线宽/线距≤20μm），信号传输损耗较传统封装降低15%以上，通过优化acf bonding工艺，可实现ic与基板之间10μm以下的精准对位，确保驱动信号的稳定性，支持高刷新率（120hz以上）和高分辨率（2k/4k）显示需求。
成本与规模化兼容性
cof技术基于成熟的柔性印刷电路板（fpc）工艺产线，设备兼容性强，可快速实现大规模生产，全球主要面板厂商（如三星显示、lg display）均已掌握cof量产工艺，单屏封装成本较早期下降40%，推动了全面屏设备的普及。
关键工艺流程与质量控制
cof全面屏封装的制造流程复杂且精度要求极高,主要步骤包括：
薄膜基板制备
选用厚度25-50μm的聚酰亚胺薄膜，通过磁控溅射工艺沉积铜层（厚度3-8μm），再通过光刻、蚀刻工艺形成精细电路图形，此环节需控制线路粗糙度（rz≤1.2μm）和线宽公差（±2μm），确保后续 bonding 精度。

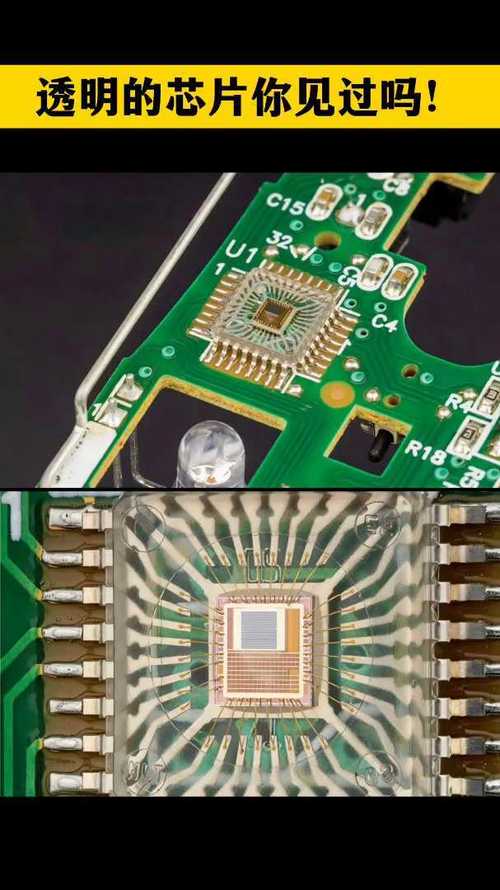

ic芯片贴装
采用倒装芯片（flip chip）工艺，将驱动ic（通常为cmos工艺，尺寸3-5mm²）的凸块（pb-free焊球或铜柱）与薄膜基板的焊盘对位，通过热压焊接（温度300-350℃，压力20-30n）实现电气连接，对位精度需达到±5μm，以避免短路或开路。
柔性弯折与保护
将贴装好的cof模块沿屏幕边缘弯折（弯折半径≤0.3mm），并在表面覆盖一层厚度10-20μm的聚酰亚胺保护膜，防止弯折区域出现电路断裂或绝缘层破损。
与显示面板集成
通过acf bonding工艺，将cof模块的输出端子与显示面板的驱动电路连接， bonding 压力为50-100n，温度为180-200℃，此步骤需控制连接电阻（≤10mω）和连接强度（≥1.5n/mm），确保长期使用下的可靠性。
行业应用与挑战
cof全面屏封装技术已广泛应用于高端智能手机、平板电脑、智能穿戴设备等领域，据市场研究机构dscc数据，2025年全球搭载cof技术的显示面板出货量达8.5亿片，其中智能手机占比超过85%，随着折叠屏手机的兴起，cof技术进一步向可弯曲、可折叠的封装形态升级，如三星galaxy z系列折叠屏手机采用双层cof封装，实现了屏幕内弯折区的信号稳定传输。
尽管如此,cof技术仍面临多项挑战：
- 工艺复杂度高：超薄薄膜基板的 handling（搬运）易产生褶皱，导致ic贴装良率下降（目前行业良率约95%，较传统封装低3-5个百分点）；
- 信号延迟问题：长距离电路走线可能引发信号衰减，影响高刷新率显示效果，需通过优化线路阻抗设计（如采用差分信号传输）解决；
- 成本压力：柔性薄膜和精密设备（如高精度贴片机）的成本较高，限制了在低端市场的渗透，随着材料技术的进步（如超薄pi薄膜的量产）和工艺自动化水平的提升，cof技术的成本有望进一步降低。
相关问答FAQs
Q1：cof封装技术与传统的coc封装技术有何本质区别？
A：cof（chip on film）是将驱动ic封装在柔性薄膜基板上，利用薄膜的弯折特性实现电路绕边，从而大幅压缩边框宽度；而coc（chip on glass）是将ic直接贴合在玻璃基板边缘，受限于玻璃的刚性，边框宽度难以进一步收窄，cof具备柔性适配能力，更适合曲面屏和折叠屏设计，而coc主要用于平面屏，可靠性较低。
Q2：cof技术如何影响全面屏手机的显示效果？
A：cof技术通过减少边框宽度，实现了更高的屏占比（通常达到90%以上），提升了视觉沉浸感，其低信号传输损耗和高驱动稳定性，支持高分辨率（如2k/4k）和高刷新率（120hz/144hz）显示，避免画面拖影或色彩失真，cof的柔性弯折特性使屏幕边缘显示区域更完整，消除了传统coc技术可能出现的边缘亮度不均问题。
