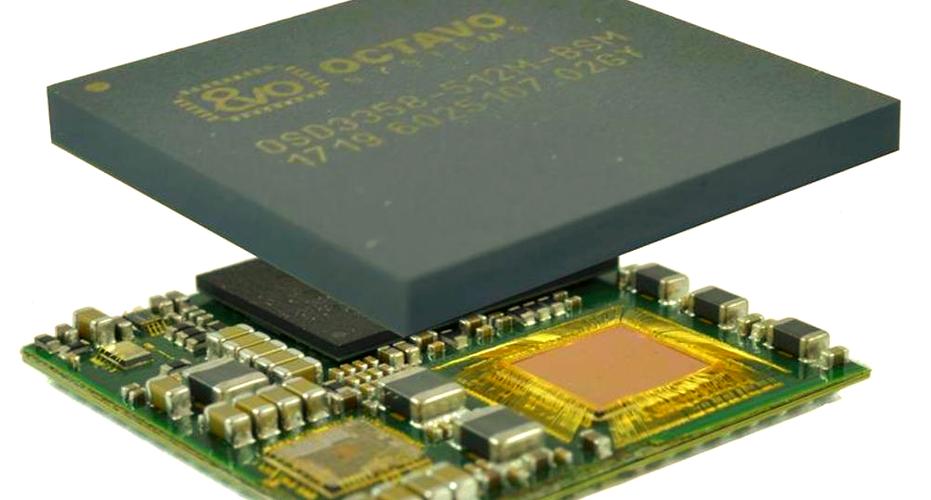

半导体SIP封装技术,即系统级封装技术，是一种将多个具有不同功能的半导体芯片、无源器件、被动元件等集成在一个封装体内的先进封装技术，与传统的单芯片封装相比，SIP技术通过三维堆叠、并排封装或混合集成等方式，将处理器、存储器、射频模块、传感器等多种功能芯片集成在一起，形成一个完整的系统级解决方案，从而实现更高的集成度、更小的体积、更低的功耗和更优的性能，这种技术近年来随着移动设备、物联网、5G通信、人工智能等领域的快速发展而备受关注，成为半导体封装领域的重要发展方向。
SIP技术的核心在于“系统级”集成，其技术特点主要体现在以下几个方面：高集成度，SIP能够将原本需要多个独立封装芯片实现的功能整合到一个封装体内，大幅减少PCB板的面积和组件数量，例如在智能手机中，SIP封装可以将基带处理器、应用处理器、内存芯片等集成在一起，显著缩小主板尺寸，优异的电气性能，通过缩短芯片间的互连距离，SIP技术降低了信号传输延迟和损耗，提高了信号完整性，尤其适用于高频、高速场景，如5G射频前端模块，低功耗设计，通过优化芯片布局和互连结构，SIP可以降低系统功耗，延长移动设备续航时间，SIP还具备设计灵活性，可根据不同应用需求定制封装结构和集成方案，支持多种芯片类型（如CMOS、GaAs、MEMS等）的混合集成。
SIP封装技术的实现依赖于多种关键工艺和技术的支撑,芯片堆叠技术是核心之一，包括2.5D封装和3D封装，2.5D封装通过硅中介层（Interposer）将多个芯片并排连接，再封装到基板上，适用于需要高带宽互连的场景，如GPU与内存的集成；3D封装则通过硅通孔（TSV，Through-Silicon Via）技术将芯片垂直堆叠，实现更短的三维互连，大幅提升集成密度和性能，如高带宽内存（HBM）的封装，无源器件集成技术也是SIP的重要组成部分，包括将电阻、电容、电感等被动元件集成到封装基板或嵌入式器件中，减少外部元件数量，提高系统可靠性，先进散热技术（如微流控散热、石墨烯散热材料）和高密度互连技术（如扇出型封装、Flip-Chip）的应用，确保SIP在高集成度下的稳定运行，下表总结了SIP封装中的关键技术及其应用：
| 技术类型 | 具体技术 | 应用场景举例 | 技术优势 |
|---|---|---|---|
| 芯片堆叠技术 | 3D封装（TSV） | 高带宽内存（HBM）、AI芯片 | 高集成度、短互连、高性能 |
| 5D封装（硅中介层） | GPU+内存集成、FPGA加速模块 | 高带宽、低延迟 | |

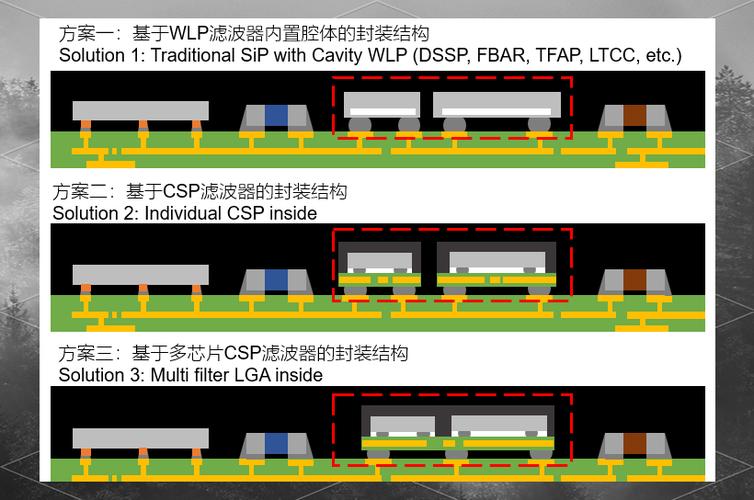

| 无源器件集成 | 嵌入式无源器件 | 射频模块、电源管理芯片 | 减小体积、提升电气性能 |
| 薄膜无源器件 | 移动终端射频前端 | 高精度、高频特性 | |
| 散热技术 | 微流控散热 | 高功率CPU、GPU | 高效散热、温度均匀 |
| 石墨烯/碳纳米管散热材料 | 便携式电子设备 | 轻量化、高导热率 | |
| 互连技术 | Flip-Chip（倒焊） | 高端处理器、射频芯片 | 低电阻、高I/O密度 |
| 扇出型封装（Fan-Out） | 智能手机SoC、穿戴设备 | 超薄、小型化 |
SIP技术的应用领域十分广泛,几乎涵盖了所有电子设备，在消费电子领域，智能手机、平板电脑、智能手表等设备广泛采用SIP封装以实现小型化和高性能，例如苹果iPhone的A系列芯片和射频前端模块均采用SIP技术，在通信领域，5G基站中的毫米波射频模块、光模块等需要高频、高可靠性的解决方案，SIP技术通过集成PA、滤波器、开关等器件，满足5G通信的需求，在汽车电子中，随着自动驾驶的发展，SIP技术用于集成ADAS（高级驾驶辅助系统）的传感器、处理器和控制芯片，提高系统的集成度和可靠性，在医疗电子领域，植入式设备（如心脏起搏器、血糖监测仪）利用SIP的小型化和低功耗特性，实现便携化和长效续航，在人工智能、物联网、工业控制等领域，SIP技术也发挥着重要作用，推动各行业向智能化、小型化方向发展。
尽管SIP技术具有显著优势,但其发展仍面临诸多挑战，首先是技术复杂性，SIP涉及多芯片协同设计、异质材料集成、三维堆叠工艺等，对设计工具和制造工艺要求极高，研发周期长、成本高，其次是散热管理问题，高集成度导致功率密度上升，若散热不良会影响芯片性能和寿命，需要创新的散热方案，可靠性问题也不容忽视，不同材料间的热膨胀系数差异、TSV的应力集中等可能导致封装失效，需要通过材料优化和工艺改进解决，成本控制是SIP技术普及的关键，尤其是在消费电子领域，如何在性能提升的同时降低封装成本，是业界需要突破的难题。
SIP技术将朝着更高集成度、更高性能、更低成本的方向发展，随着Chiplet（芯粒）技术的兴起，SIP与Chiplet的结合将成为趋势，通过将不同功能的芯片粒封装在一起，实现“模块化”的系统集成，降低设计难度和成本，新材料和新工艺的应用，如扇出型封装、玻璃基板、嵌入式传感器等，将进一步推动SIP技术的创新，AI驱动的SIP设计工具将提升设计效率和优化精度，加速SIP技术在新兴领域的应用。
相关问答FAQs
Q1：SIP封装与传统封装（如QFP、BGA）的主要区别是什么？
A1：传统封装（如QFP、BGA）通常针对单一芯片进行封装，主要功能是保护芯片、实现电气连接和散热，而SIP封装是系统级集成，将多个不同功能的芯片（如处理器、存储器、射频芯片等）和无源器件集成在一个封装体内，形成完整的系统，SIP的集成度更高、体积更小、电气性能更优，适用于复杂系统；传统封装则主要用于单一芯片的保护和基础互连，集成度和功能相对有限。
Q2：SIP技术在5G通信中有哪些具体应用？
A2：在5G通信中，SIP技术主要用于射频前端模块和基带处理单元，5G手机中的毫米波射频模块通过SIP集成PA（功率放大器）、LNA（低噪声放大器）、滤波器、开关等器件，实现高频信号的收发功能，大幅减小模块体积并提升高频性能，5G基站中的Massive MAA（大规模天线阵列）也采用SIP技术，将天线单元、收发芯片、处理器等集成在一起，提高基站的处理能力和能效比，满足5G高速率、低延迟的需求。
