摩托车电路维修是保障骑行安全与车辆正常运转的关键技能,其核心在于通过系统性的排查与精准的故障定位，逐步解决问题，以下从基础准备、核心部件检修、故障排查流程及实操技巧等方面，结合图解思路进行详细说明。
维修前的准备工作
电路维修前,需先准备好工具与资料，基础工具包括万用表（具备电压、电阻、通断测试功能）、试灯（12V/24V）、电工胶带、剥线钳、压线钳、保险丝钳及螺丝刀套装，资料方面，需获取对应车型的电路图（区分电源电路、点火电路、照明电路、信号电路等模块），若电路图缺失，可通过观察线束颜色、连接器形状及部件标识反向绘制简易线路图。
安全操作是前提：务必断开蓄电池负极，避免短路引发部件损坏；维修时佩戴绝缘手套，防止触电；在潮湿环境中作业需额外干燥线束与接头，避免锈蚀或漏电。
核心部件的检修方法
电源系统：蓄电池与充电电路
蓄电池是电路的“心脏”，常见故障包括亏电、极桩腐蚀、内部短路，检修时，先用万用表直流电压档测试电压（12V蓄电池标准电压为12.6V，低于12V需充电）；若电压正常但车辆无法启动，可能是启动电流不足，需用高率放电仪测试负载电压（电压不低于9.5V为合格），极桩腐蚀时，可用热水冲洗后涂抹凡士林，并紧固接线柱。
充电电路故障多见于发电机（磁电机/交流发电机）与整流器，发电机检修时，断开接线插头，用万用表电阻档测试线圈阻值（参照车型参数，通常为0.1-2Ω），若阻值无穷大或异常偏小，需更换线圈；整流器则需测试输入（AC）与输出（DC）电压，发电机怠速时输出电压应比蓄电池电压高1-2V（13.5-14.5V），若过高（超过15V）或无输出，说明整流器损坏。
点火系统：点火器与火花塞
点火系统故障表现为启动困难、怠速不稳、加速无力，核心部件包括点火器（CDI）、点火线圈、火花塞，检修时，先拆下火花塞，观察电极颜色：灰白色为正常，黑色为混合气过浓，白色为混合气过稀；电极间隙需调整为0.6-0.8mm（依车型调整）。

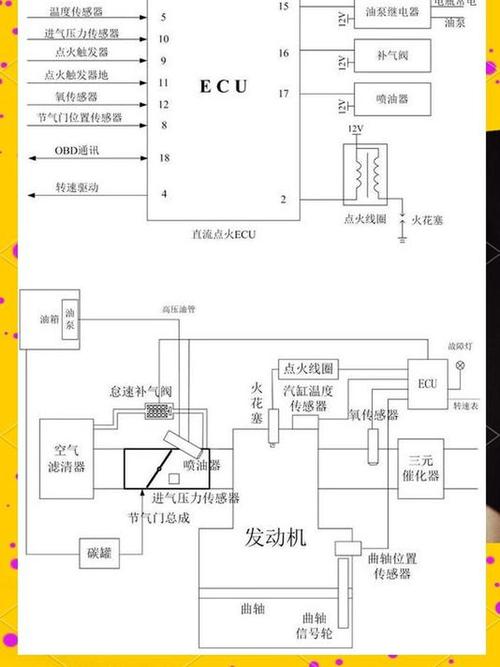

点火器检测需借助电路图：用万用表电压档测试输入信号线（通常为黑色/白色线）在启动时是否有脉冲电压（约5-12V脉冲），若无信号，需检查触发线圈（阻值一般为50-500Ω）；点火线圈则测试初级与次级线圈阻值（初级阻值0.1-1Ω，次级阻值5-15kΩ），若阻值异常需更换。
照明与信号系统：灯泡与开关
照明系统（大灯、尾灯、转向灯）故障多为灯泡烧毁、线路短路或开关接触不良，检修时，用试灯逐段测试：将试灯一端接地，另一端依次接触灯泡供电线，若试灯不亮，说明供电线路断路；若试灯亮但灯泡不亮，需更换灯泡（注意区分卤素灯与LED灯的功率要求）。
转向灯故障需检查闪光器（机械式或电子式）：机械式闪光器可通过短接接线柱判断是否工作（短接后转向灯常亮，说明闪光器损坏）；电子式闪光器则需测试输入输出电压，若无输出需更换。

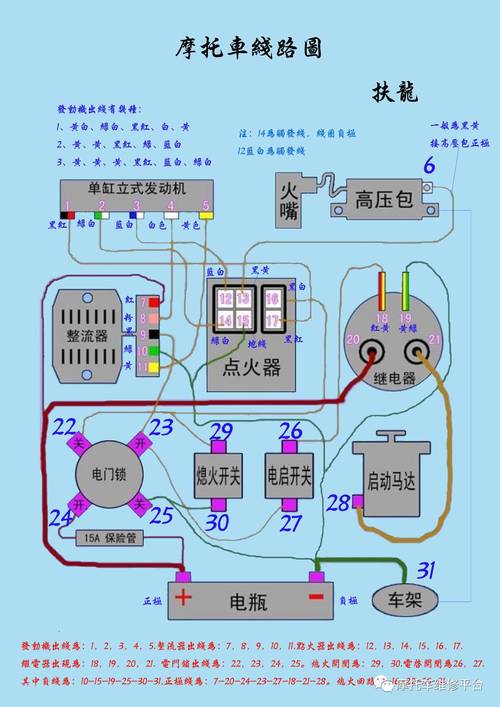

电路故障排查流程（图解核心步骤）
- 明确故障现象：记录故障发生条件（如冷车启动困难、雨天灯光闪烁等），缩小排查范围，所有灯光不亮，可能是总保险丝或电源线故障；单缸缺火，则聚焦该缸点火线路。

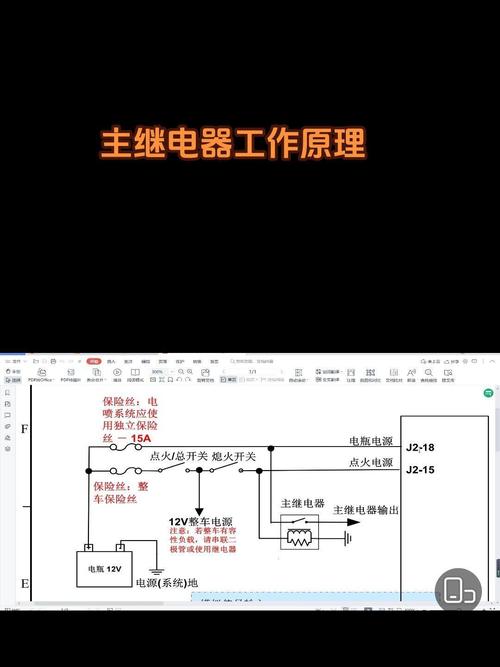

- “先电源，后负载”：优先检查蓄电池电压、保险丝（保险丝熔断需查找短路点，不可直接加大容量）、主继电器是否吸合（可短接继电器30与87端脚测试负载是否工作）。
- 分段测试法：将电路按“电源→开关→负载→接地”分段，用万用表逐段测量电压与通断，大灯不亮，测量大灯插头供电线是否有电（开关打开时应有12V），若无电则检查开关到供电线的线路；有电则检查灯泡接地是否良好（接地电阻应小于0.5Ω）。
- “替换法”验证：对可疑部件（如点火器、传感器）用同型号正常部件替换，若故障消失，则确认部件损坏。
- 线束与连接器检查：线束故障占电路故障的30%以上，重点检查磨损、挤压处（如车架转向轴承处线束是否磨破）；连接器则需检查针脚是否氧化、锈蚀（可用酒精清洗针脚，用压缩空气吹干后重新插接）。
常见故障案例与图解要点
- 案例1：电启动无反应
图解要点：先测蓄电池电压（低于11V需充电）；若电压正常，短接启动继电器30与87端脚，若启动马达运转，说明继电器或启动按钮故障；若马达不转，测马达供电线是否有电（无电则检查保险丝与线路），有电则可能是马达内部碳刷磨损（需更换马达）。 - 案例2：大灯闪烁，发动机转速升高时更明显
图解要点：多为充电电路故障，用万用表测发电机输出电压（转速升高时电压若超过15V，为整流器损坏；若电压低于13V，为发电机线圈或定子故障）。
维修注意事项
- 焊接线束时需使用锡焊与热缩管,避免胶带缠绕导致散热不良；
- 更换电子部件（如ECU、点火器）时，需先断开电源，防止静电击穿元件；
- 改装电路（如加装射灯、音响）需使用继电器控制，避免原线路过载。
相关问答FAQs
Q1：摩托车电路维修时，万用表如何正确选择档位？
A1：测电压时选直流电压档（DCV），量程高于被测电压（如测12V电路选20V档）；测电阻时选电阻档（Ω），断电后测量线路两端，阻值接近0Ω为通路，无穷大为断路；测通断时可使用蜂鸣档，线路导通时会发出提示音，注意：严禁在通电时用电阻档或电流档测电压，以免烧毁万用表。
Q2：摩托车线束破损后，自己修复需要注意什么？
A2：若外层护套破损，可用电工胶带缠绕3-5层，但需确保线束无裸露铜丝；若内部线芯断裂，需剥开绝缘层（长度约2cm），将对应颜色线芯对接，用锡焊焊接，套上热缩管（用打火机均匀加热至收缩），最后用胶带包裹防潮，避免简单缠绕，因振动可能导致接触不良或短路。
