冠捷e2462vw维修是一项需要一定电子技术基础和耐心的工作,在进行任何维修操作前，务必确保设备已断电，并做好安全防护措施，本文将详细介绍该型号显示器的常见故障现象、可能原因、排查步骤及维修方法，帮助用户快速定位并解决问题。
维修前需要准备基本的工具和资料,包括万用表、螺丝刀、电烙铁、吸锡器、替换零件（如电源板、驱动板、高压条等）以及该型号的电路图，如果无法获取官方电路图，可通过网络搜索或拆机后对照实物绘制大致原理图，重点关注电源部分、高压部分和信号处理部分。
电源电路维修
电源电路是显示器故障的高发区,常见现象为无法开机、指示灯不亮、屏幕无反应等，冠捷e2462vw的电源板通常采用内置电源设计，主要将220V交流电转换为12V、5V、3.3V等直流电压，为后续电路供电。
故障排查步骤：
- 外观检查：观察电源板是否有明显烧焦、鼓包的电容、电阻或IC，检查保险管是否熔断，保险管熔断通常意味着后级电路存在短路，需重点检查整流桥、开关管、PWM控制器等元件。
- 电压测量：若保险管完好，可通电测量电源板输出端电压，若无12V或5V输出，可能是电源板本身故障，需依次测量整流滤波后的300V电压是否正常，若无则检查市电输入回路和整流桥；若有300V电压但无输出，则检查开关振荡电路（如PWM芯片及其外围电路）和过压保护电路。
- 元件替换：常见易损元件包括滤波电容（通常为450V/220μF左右，长期使用后容量下降导致电压波动）、开关管（一般为MOSFET，易因过压击穿）、PWM控制器（如OB2202、OB2203等型号），可通过万用表二极管档测量开关管D、S极间是否短路，PWM芯片各引脚对地阻值是否异常。
维修案例：一台e2462vw无法开机，指示灯不亮，拆机后发现保险管熔断，测量整流桥输出端对地短路，更换整流桥和保险管后，开机测量12V输出正常，故障排除，若更换后再次熔断，需进一步检查开关管和尖峰吸收电路是否损坏。
高压电路维修
高压电路负责将电源板提供的12V电压转换为背光所需的高压交流电,常见故障现象为屏幕黑屏但指示灯亮、屏幕闪烁、有图像但背光微弱等。
故障排查步骤：
- 背光检测：开机时仔细观察屏幕，若能看到微弱图像或听到“滋滋”声，说明高压条可能工作不良，可使用万用表交流档测量高压条输出端电压，正常值通常在500-800V之间（不同尺寸屏幕略有差异）。
- 供电检查：确认高压条的12V供电是否正常，以及ON/OFF控制信号（高电平或低电平有效）是否由驱动板发出，若供电正常但无输出，可能是高压条本身故障。
- 元件排查：高压条易损元件包括升压变压器、mos管（如AOD414等）、启动电阻、电容等，重点检查mos管是否击穿，变压器是否开路或短路，可通过替换法用同型号高压条测试，快速判断故障点。
维修案例：一台e2462vw屏幕闪烁，背光时亮时灭，测量高压条12V供电稳定，ON/OFF信号正常，但输出电压波动，拆下高压板后发现mos管发热严重，更换mos管和升压变压器后，背光恢复正常，故障排除。

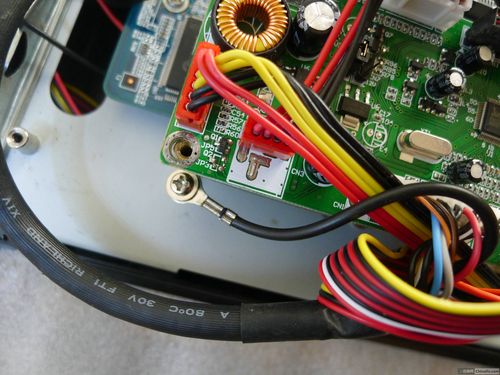

驱动板维修
驱动板主要负责信号处理、图像控制和电源分配，常见故障现象为花屏、图像缺色、无信号输入等。
故障排查步骤：
- 信号检测：使用信号源测试显示器是否正常显示，若其他设备接入正常，则可能是信号线或电脑显卡问题，若所有信号均异常，需检查驱动板。
- 供电测量：驱动板通常由电源板提供12V和5V供电，需测量各路电压是否稳定，尤其是LVDS供电（一般为3.3V或5V）。
- 芯片检查：驱动板核心为图像处理芯片和MCU，可通过万用表测量芯片各引脚电压是否与正常值对比（参考电路图或同型号主板），若发现某路电压异常，检查其外围供电电路和滤波电容。
- 存储器检测：若出现花屏或字符错乱，可能是存储器（如24C02、24C16等）数据丢失或损坏，可通过编程器重新刷写固件。
维修案例：一台e2462vw开机后花屏，无正常图像，测量驱动板各路供电正常，检查LVDS接口排线无松动，替换同型号驱动板后故障消失，判断原驱动板图像处理芯片损坏，更换驱动板后修复。
其他常见故障
- 按键失灵：通常为按键板触点氧化或损坏，可拆下按键板用酒精清洗触点，或直接更换按键板。
- 屏幕亮线/暗块：多为液晶屏本身损坏，维修成本较高，建议更换屏幕或整机。
- 电源开关故障：若按电源开关无反应，可能是开关按键损坏或开关到电源板的连线断裂，需检查开关和线路连接。
维修注意事项
- 安全第一：维修时务必断电，避免触电，电源板部分即使断电后，滤波电容仍可能存有高压，需放电后再操作。
- 静电防护：驱动板和图像处理芯片对静电敏感，维修时需佩戴防静电手环，避免人体静电损坏元件。
- 元件替换：更换元件时尽量选用同型号或参数一致的元件，特别是电容的容量、耐压值，mos管的耐压电流等。
- 逐步排查：遇到复杂故障时，应按照“先电源后负载、先简单后复杂”的原则逐步排查，避免盲目拆卸。
以下是冠捷e2462vw维修中常见问题的FAQs：
FAQs：
-
问：冠捷e2462vw显示器开机后电源指示灯亮，但屏幕黑屏，如何排查？
答：首先检查背光是否点亮（可斜向观察屏幕），若背光不亮，重点检查高压电路：测量高压条12V供电是否正常，ON/OFF控制信号是否由驱动板发出；若供电和信号正常，则可能是高压条损坏，需更换高压板，若背光点亮但屏幕无图像，则检查信号线和驱动板，测量驱动板是否输出正常的LVDS信号，必要时更换驱动板。 -
问：维修时发现电源板滤波电容鼓包，更换后开机仍无输出，可能是什么原因？
答：更换鼓包电容后仍无输出，需进一步检查：1. 检查开关管是否因过压击穿，可用万用表测量D、S极间电阻；2. 检查PWM控制器（如OB2202）是否损坏，测量其供电、反馈引脚电压是否正常；3. 检查过压保护电路（如稳压管TVS是否击穿）；4. 检查副电源电路是否正常，为PWM芯片提供启动电压，若以上均正常，可能是PWM芯片本身损坏，需更换。
