实训中级维修电工配线是电工技能提升过程中的关键环节,它不仅要求学员掌握扎实的电气理论知识，更强调动手操作能力、规范意识和故障排查思维的培养，中级维修电工配线实训通常围绕控制电路、照明电路、动力电路等典型场景展开，学员需在实训中完成从图纸识读、元器件选型、线路敷设到功能调试的全流程操作，最终达到“能配线、会调试、懂安全”的专业水准。
实训核心内容与技能要求
图纸识读与元器件认知

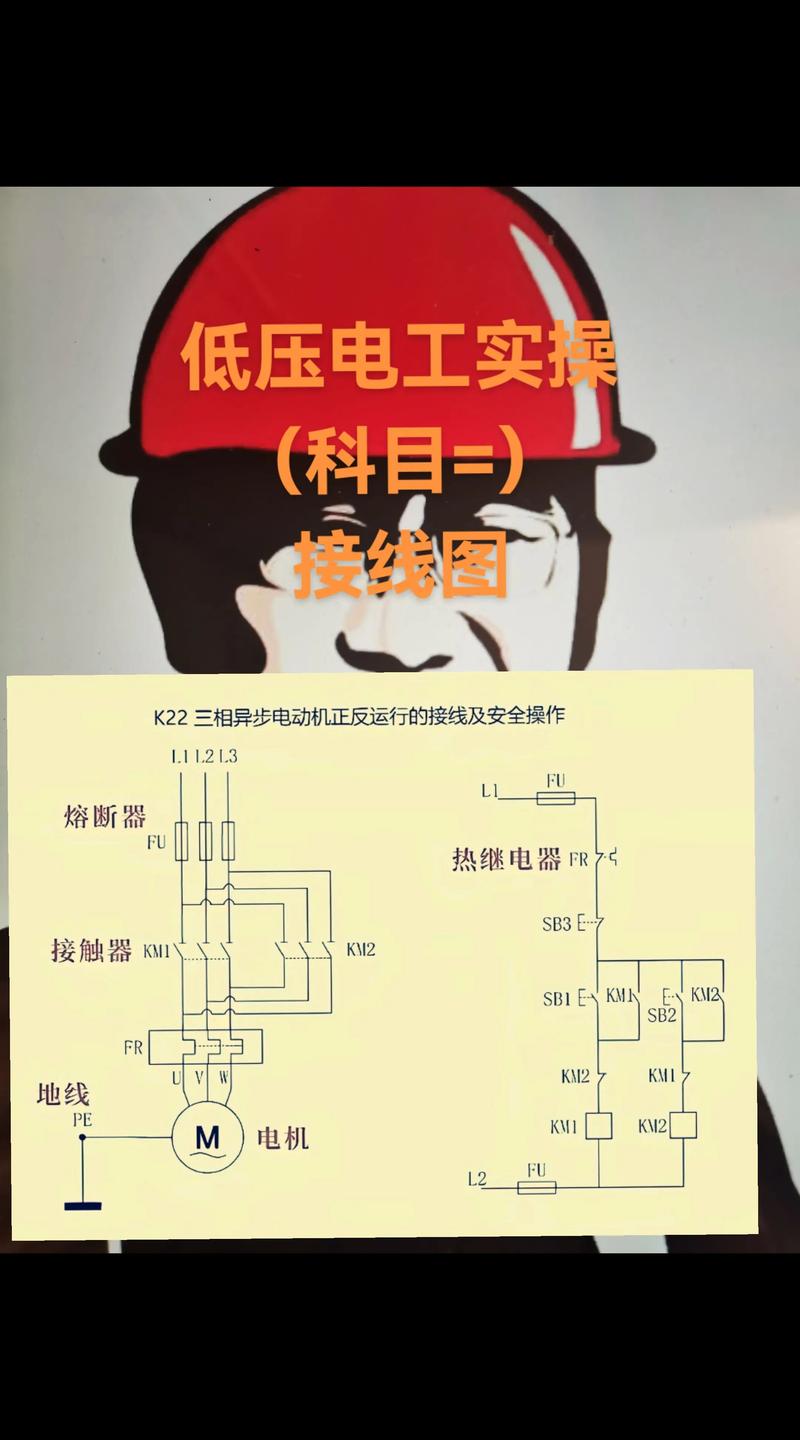

配线前,学员必须熟练识读电气原理图、接线图和布置图，原理图是理解电路逻辑的基础，需明确各元器件的连接关系、控制逻辑和保护功能；接线图和布置图则是现场施工的直接依据，需掌握元器件的实际安装位置、导线走向和端子编号，需熟记常用元器件的符号与规格，如断路器、接触器、热继电器、按钮、指示灯、继电器等，能根据负载电流、控制电压等参数正确选型，三相异步电机控制电路中，接触器主触点额定电流需大于电机额定电流，热继电器整定电流应与电机额定电流匹配。
工具与材料的使用规范
实训中需熟练使用电工常用工具,如剥线钳、压线钳、螺丝刀、万用表、验电笔等，掌握工具的正确操作方法和安全注意事项，导线选型是关键，需根据电路类型选择合适截面积和材质的导线：动力电路通常采用BV铜芯塑料线，截面积按载流量计算；控制电路多采用1.5mm²以下的细导线；信号线需考虑屏蔽抗干扰，导线颜色需遵循规范，如相线用黄、绿、红，零线用蓝，地线用黄绿双色，控制线用其他颜色区分，线槽、端子排、线号管等辅助材料的安装也需牢固、整齐，便于后期维护。
配线工艺与操作流程
配线工艺直接影响电路的安全性和可靠性,实训中需重点练习以下技能：
- 导线处理：剥削绝缘层时长度适宜（通常8-10mm），不损伤芯线；多股铜线需搪锡或压接端子；导线弯曲半径合理，避免死弯。
- 元器件安装：按布置图定位，元器件间距符合规范，紧固件用力均匀，避免损坏外壳；熔断器、断路器等易损件需便于更换。
- 线路敷设：明配线需横平竖直，进入线槽有护口；暗配线穿管时，管内导线总截面积不超过管截面积的40%，禁止接头；导线与元器件连接时，螺丝压接需牢固，同一端子不超过2根导线。
- 标识与编号：导线两端套有线号管，编号与图纸一致；端子排标注清晰，便于故障排查。
通电调试与故障排查
完成配线后,需进行绝缘电阻测试（相间、相对地绝缘电阻≥0.5MΩ），确认无误后通电调试，调试时先分步测试控制电路（如按钮、接触器吸合、指示灯状态），再测试主电路（如电机转向、电流、转速），若出现故障，需结合原理图逐步排查：常见故障包括导线接错、端子松动、元器件损坏、短路或断路等，需使用万用表电压档、电阻档测量关键点电位，定位故障点并排除。
实训常见问题与解决方法
在配线实训中,学员常因操作不规范或细节疏忽导致问题，以下是典型问题及解决措施：
| 常见问题 | 原因分析 | 解决方法 |
|---|---|---|
| 通电后接触器不吸合 | 控制电路断路或短路；2. 停止按钮常闭触点未复位；3. 接触器线圈烧毁 | 用万用表电阻档检查控制回路通断；2. 检查按钮触点是否卡阻；3. 测量线圈电阻，若无穷大则更换 |
| 电机运行时嗡嗡响但不转动 | 缺相（主电路某相未接通）；2. 电机负载过大；3. 电机内部故障 | 检查主电路熔断器、接触器主触点是否导通；2. 断开负载测试电机空载运行；3. 检测电机三相绕组电阻是否平衡 |
实训安全注意事项
安全是电工实训的首要原则,必须严格遵守：① 操作前切断电源，验电确认；② 使用绝缘工具，穿戴绝缘鞋、手套；③ 高压线路操作需有人监护；④ 带电操作时，单手操作，避免跨步电压；⑤ 配电箱内保持整洁，禁止堆放杂物。
相关问答FAQs
Q1：中级维修电工配线实训中，如何避免导线接错的问题？
A1：避免导线接错需做到“三核对”：一是核对图纸，确保导线编号与端子排一致；二是核对元器件，确认导线连接至对应端子（如接触器线圈A1接电源零线，A2接启动按钮）；三是分步测试，每连接一段线路后用万用表测量通断，确认无误后再继续，不同颜色导线的规范使用（如相线L1-L3用黄绿红，控制线用白、灰等）也能减少混淆。
Q2：实训中遇到导线绝缘层破损，应该如何处理？
A2：若导线绝缘层轻微破损（如小面积划伤），可用绝缘胶带包裹2-3层，确保完全覆盖破损处，胶带缠绕时需半叠压，起点和末端各缠2圈固定；若破损严重或芯线已损伤，需剪断破损部分，重新剥削绝缘层连接，连接处需用接线端子或绝缘套管保护，禁止直接缠绕胶带带电使用，对于多股导线，若部分芯线断裂，需剪断断裂部分并重新压接端子，确保连接可靠。
