ht46r23电路维修是一项需要结合理论知识与实践操作的工作，该芯片是一款由Holtek推出的8位微控制器，常用于工业控制、家电产品及消费类电子设备中，由于其内置了多通道ADC、PWM输出及I/O端口等功能，电路故障可能涉及电源、时钟、外围电路及程序等多个方面，以下是详细的维修思路与步骤，涵盖故障排查、常见问题处理及维修技巧。

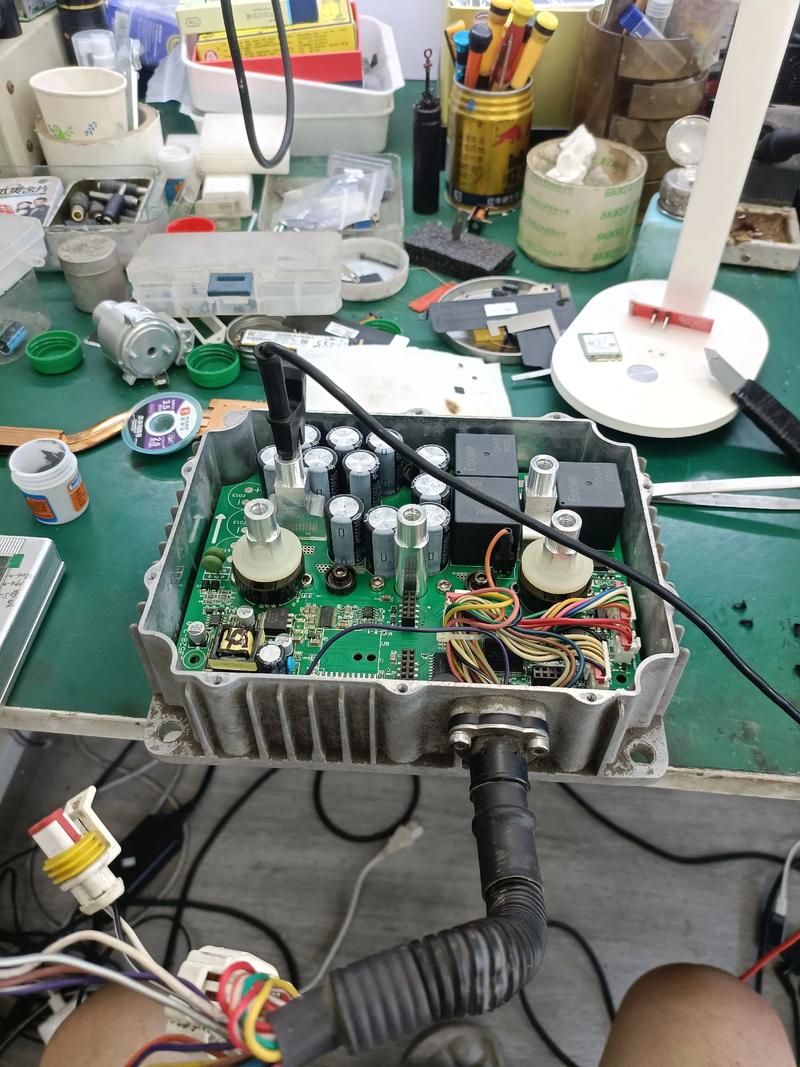

维修前需准备工具及资料，包括万用表、示波器、编程器、逻辑分析仪及ht46r23的数据手册，数据手册是维修的核心依据，需重点查阅其引脚定义、电气特性、时钟电路要求及ADC参考电压等参数，ht46r23的VDD引脚（电源正极）正常工作电压为2.2V-5.5V，若实测电压异常，需优先检查电源电路，包括滤波电容是否失效、稳压芯片（如LDO）是否损坏及线路是否存在短路或断路，电源故障是导致ht46r23不工作的最常见原因，可通过分段测量电压排查，例如先测量电源输入端，再检查VDD和VSS（接地）之间的压差，若压差过低,可能是负载过重或电容漏电。

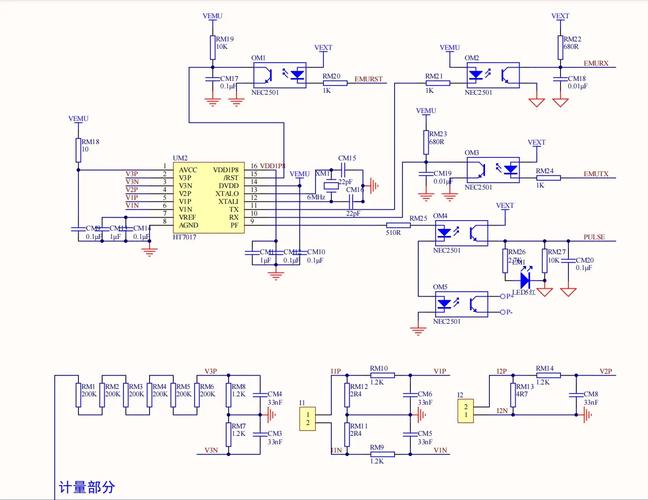

时钟电路是ht46r23正常运行的另一关键部分，该芯片支持外部RC振荡、晶体振荡及外部时钟源输入，若程序无法运行或时序错乱，需重点检查时钟引脚XTAL1和XTAL2，使用示波器观察波形，正常情况下，晶体振荡电路应输出稳定的正弦波或方波，频率范围通常为4MHz-8MHz，若波形异常，可能是晶体损坏、负载电容（通常为22pF-30pF）失效或PCB走线断裂，某维修案例中，设备出现偶尔死机现象，经排查为晶体老化导致频率漂移，更换同规格晶体后故障排除，需检查时钟使能寄存器（OSCCON）的配置,确保程序中正确设置了时钟模式。
对于I/O端口及外围电路的故障，需结合ht46r23的功能特性进行分析，若ADC采样值不准确，可能原因包括参考电压（VREF）不稳定、输入通道滤波电容漏电或ADC寄存器配置错误，可通过测量VREF引脚电压（通常为VDD的一半）判断参考电路是否正常，若电压波动，需检查VREF端的电容及电阻网络，对于PWM输出异常，需检查PWM寄存器（如PWMCON、PWMDUTY）的设置及输出端的上拉电阻、滤波电路是否完好，若I/O端口无法输出高电平，可能是端口引脚短路至地或内部驱动电路损坏,可通过断开外围电路测量判断故障点。
程序及存储器故障相对复杂，需使用编程器读取芯片内部程序进行验证，若程序丢失或损坏，可能是芯片受强干扰、电源波动或写入电压异常导致，此时需重新烧录程序，并确保编程器电压与芯片工作电压匹配，需检查复位电路，ht46r23的RESET引脚为低电平复位，若复位电容漏电或复位按键短路，可能导致芯片无法正常启动，使用万用表测量RESET引脚电压，正常时应为高电平（接近VDD），若为低电平，需检查复位电路中的电阻、电容及外部复位信号。
在维修过程中，还需注意静电防护及操作规范，避免因静电击穿导致芯片二次损坏，对于多层PCB板，若无法直观判断故障点，可使用逻辑分析仪追踪总线信号，或采用升温、降温法排查虚焊、冷焊等间歇性故障，某设备在高温环境下出现功能异常，经加热芯片后故障重现，判断为芯片内部性能不良,更换后问题解决。
以下是ht46r23电路维修中常见问题的排查表格：
| 故障现象 | 可能原因 | 排查方法 |
|---|---|---|
| 芯片不工作 | 电源电压异常、时钟电路故障、复位信号异常 | 测量VDD/VSS电压，检查晶体波形，测量RESET引脚电平 |
| ADC采样值不准 | 参考电压波动、输入通道干扰、寄存器配置错误 | 检查VREF电压，滤波电容，核对ADC初始化程序 |
| PWM无输出 | PWM寄存器配置错误、输出端短路、负载过重 | 读取PWM寄存器值，断开负载测量输出波形 |
| I/O端口无响应 | 引脚短路、内部驱动损坏、程序配置错误 | 断开外围电路，测量端口对地电阻，检查程序I/O设置 |
相关问答FAQs：
-
问：ht46r23芯片的VDD引脚电压为3.3V，但芯片无法正常工作，可能是什么原因？
答：除电源电压本身外，需检查VDD端的滤波电容是否失效（可用万用表电容档测量），以及芯片是否因过热导致锁死，需确认时钟电路是否起振，使用示波器观察XTAL1和XTAL2引脚的波形，若无波形，可能是晶体或负载电容损坏，复位电路异常（如RESET引脚被拉低）也会导致无法工作,需检查复位电容是否漏电或复位按键是否卡住。

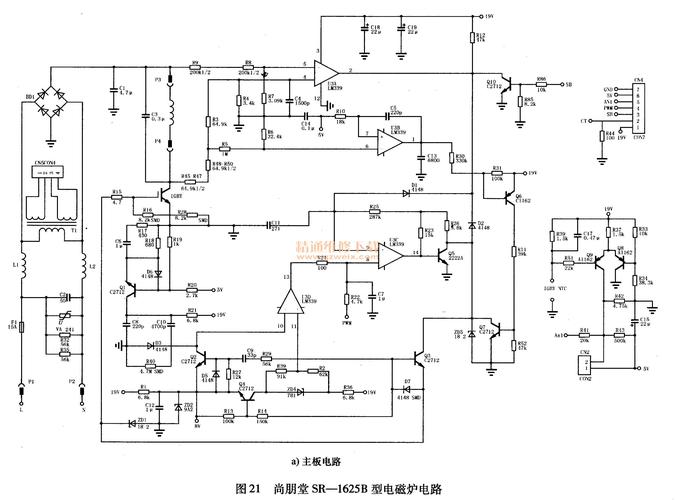

（图片来源网络，侵删） -
问：维修ht46r23电路时，如何判断是芯片损坏还是外围电路故障？
答：可采用“隔离法”排查：首先断开芯片的所有外围电路（如ADC输入、PWM负载等），仅保留电源、时钟及复位电路，测量芯片基本功能是否正常，若此时芯片仍无响应，可能是芯片内部损坏；若恢复正常，则逐步接入外围电路，定位故障模块，若断开某个I/O端口的外接电路后芯片工作正常，说明该端口存在短路或过载问题，可通过编程器读取芯片内部程序，若程序无法读取或内容异常,也表明芯片可能损坏。
