24伏开关电源维修技巧涉及安全规范、故障排查、电路分析和元件检测等多个方面，需遵循系统化、逐步深入的原则，避免盲目操作导致故障扩大，以下从准备工作、常见故障类型、维修步骤及关键检测方法等角度展开详细说明。
维修前的安全与准备工作

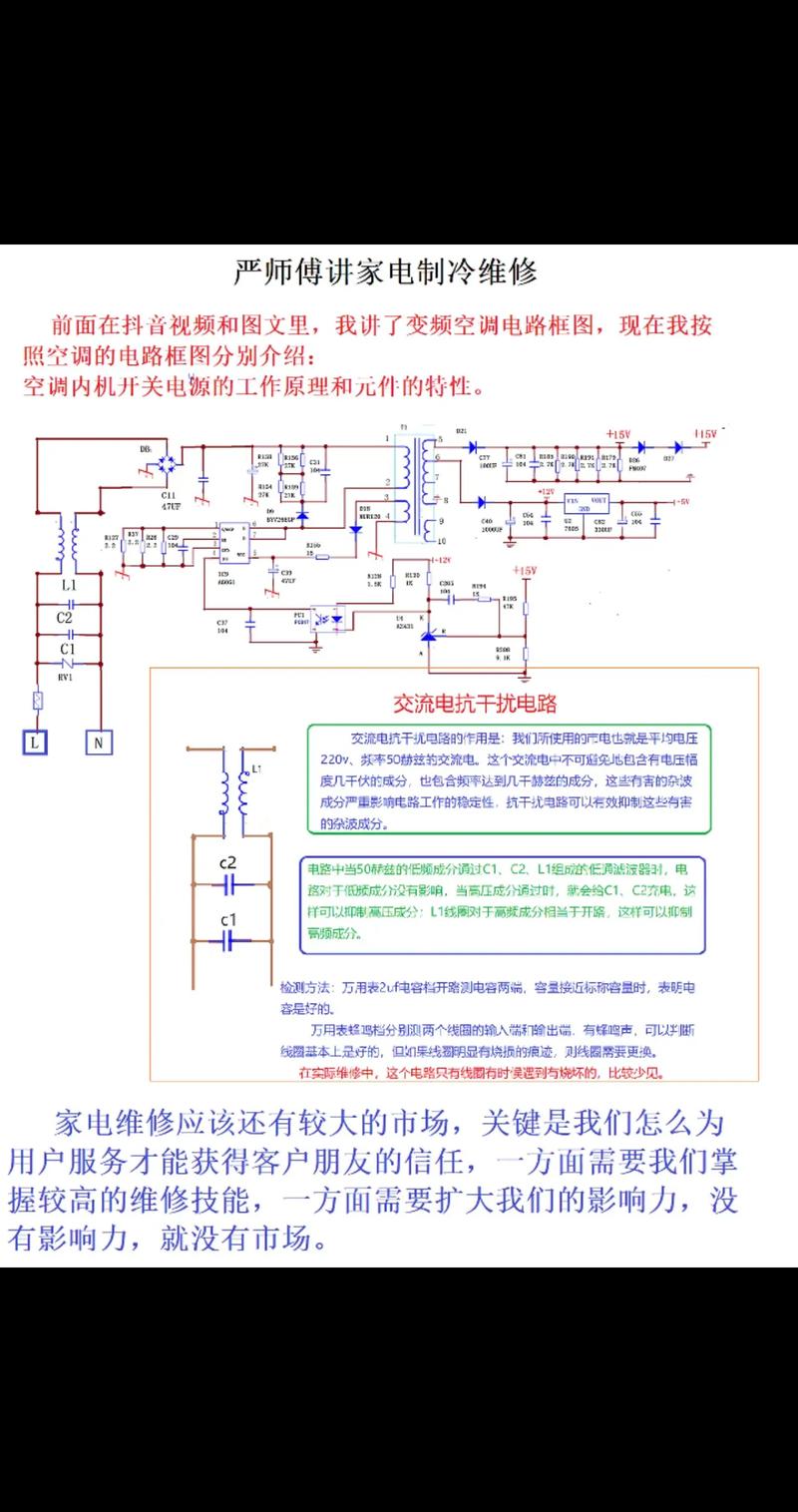

开关电源内部存在高压电容（即使断电后仍可能储存电荷），维修前必须先断开电源，并使用20kΩ以上电阻对高压电容进行放电，避免触电风险，准备必要工具：万用表（含电压、电阻、二极管档）、示波器（用于检测开关波形）、隔离变压器（防止市电干扰）、电烙铁、吸锡器及常用元件（如保险丝、整流二极管、开关管、电解电容等），维修时需佩戴防静电手环,避免静电损坏敏感元件。
常见故障类型与初步判断
24伏开关电源常见故障表现为无输出电压、电压偏低、电压波动或过载保护等，需通过外观、声音及初步测量快速定位故障范围。
-
无输出电压
- 外观检查：观察保险丝是否熔断，若保险丝发黑或熔断，说明存在严重短路（如整流桥击穿、开关管短路）；若保险丝完好，可能是启动电路或反馈电路故障。
- 听声音：通电后若听到“吱吱”声，多为负载过重或电源处于保护状态；无声则说明电源未启动。
-
输出电压偏低

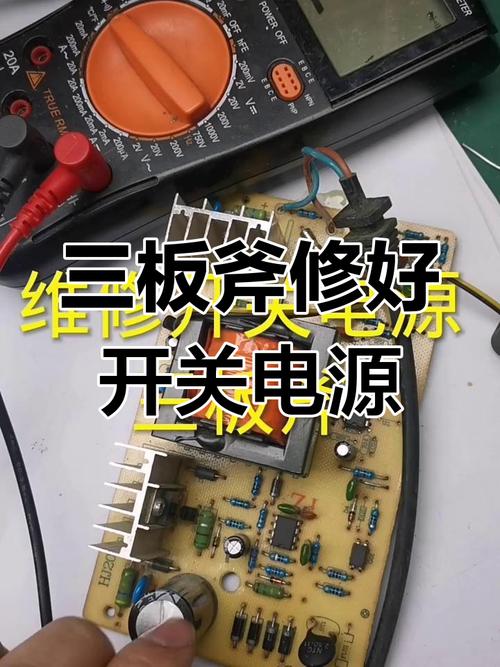

（图片来源网络，侵删）负载过重（如短路）会导致电压下降，需断开负载测空载电压；若空载电压仍低，可能是整流二极管压降大、滤波电容容量衰减或反馈电路误差。
-
电压波动或间歇性输出
多为虚焊、元件性能不稳定（如电解电容漏电、开关管热稳定性差）或控制电路接触不良导致。
系统化维修步骤
断电检测，排查短路故障
- 保险丝熔断：用万用表二极管档检测整流桥（交流输入端与直流输出端之间是否短路）、开关管（C-E极是否短路）、输入滤波电容（是否击穿），若短路元件损坏，需进一步检查导致短路的根源（如开关管G极驱动电压异常可能引发过流击穿）。
- 保险丝完好：测输入端电阻，正常应有几百千欧阻值（若接近0Ω，仍存在短路），重点检查启动电阻（如常见的100kΩ～1MΩ贴片电阻，开路会导致电源无法启动）、PWM控制器（如UC3842，其7脚电压正常为12V～17V，若7脚无电压可能是启动电阻损坏）。
通电检测，关键电压测量
- 输入电压检测：测整流滤波后电压（市电220V输入时，直流侧应有300V左右，若明显偏低，可能是整流二极管开路或限流电阻损坏）。
- 启动电压检测：测PWM控制器7脚供电，若电压为0V，检查启动电阻、滤波电容（如7脚并联的47μF/35V电容是否失效）；若电压偏低，可能是PWM控制器内部损坏或反馈电路异常。
- 输出电压检测：若启动电路正常但无输出，需测开关管C极电压（应有300V脉冲电压）和G极驱动波形（示波器观测应有10V以上PWM波，若无驱动波形，可能是PWM控制器损坏、光耦开路或取样电阻损坏）。
反馈电路与负载检测

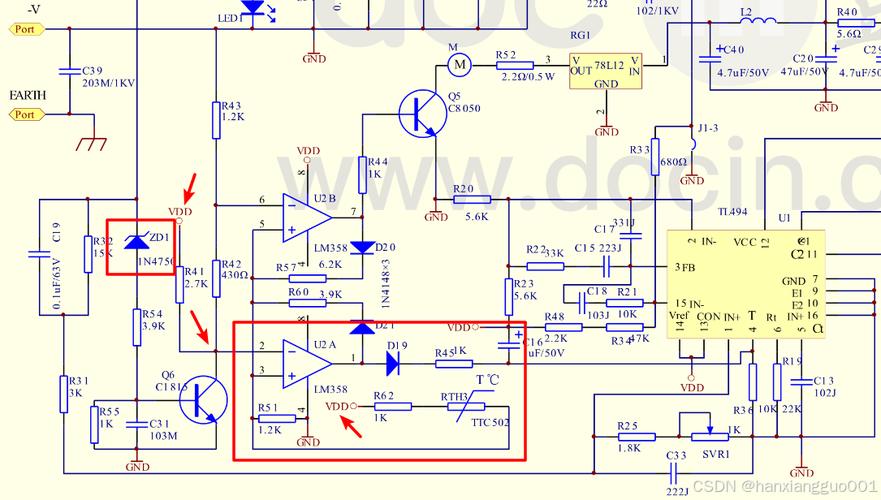

反馈电路是稳压核心，通常由光耦（如PC817）、精密稳压源（如TL431）及取样电阻组成，若输出电压偏高，可能是TL431击穿、光耦发光侧/受光侧短路；若电压偏低，可能是光耦开路、TL431未导通或取样电阻变值。
- 负载检测：断开负载，测空载电压，若电压恢复正常，说明负载过重；若仍异常，故障在电源本身。
高频元件与代换注意事项
- 开关管：损坏后需用同型号或参数相近的管子代换（注意耐压、电流及放大倍数，如常见的K2655、2SK2143）。
- 电解电容：若鼓包、漏液或容量下降（用万用表电容档检测），需更换同容量、耐压等级（如25V输出电源需用耐压35V以上电容）的电容。
- PWM控制器：如UC3842损坏后，需检查其外围元件（如振荡电阻、电容）是否正常，避免代换后再次损坏。
关键元件检测方法
| 元件类型 | 检测方法 |
|---|---|
| 整流桥 | 用万用表二极管档测正反向电阻，正向导通（0.5V～0.7V），反向截止（显示“1”）。 |
| 开关管 | 拆下后测C-E、B-E极电阻，正常时C-E极有一定阻值（不是短路），B-E极正向导通。 |
| 光耦（PC817） | 测发光侧（1-2脚）正向电阻（约100Ω～200Ω），反向截止；受光侧（3-4脚）导通时阻值变小。 |
| TL431 | 参考端（R）与阴极（K）之间应有2.5V基准电压，若异常可能是内部损坏。 |
维修案例参考
某24V/10A电源无输出，保险丝完好，测输入端300V正常，UC3842的7脚电压为0V，检查启动电阻（1MΩ）已开路，更换后7脚电压升至16V，但仍无输出，测开关管G极无驱动波形，进一步检测发现光耦4脚与UC3842的2脚之间反馈电阻（10kΩ）开路，更换后电源恢复正常输出。
相关问答FAQs
Q1：维修时开关管频繁击穿，可能是什么原因？
A：开关管反复击穿通常由以下原因导致：①驱动电压异常（如驱动电压过高或过低，导致开关管工作在放大区而非饱和区）；②尖峰吸收电路损坏（如RCD缓冲电路中的二极管或电容失效，导致开关管C极尖峰电压过高）；③ PWM控制器损坏（输出驱动脉冲异常）；④负载短路未排除，导致开关管过流损坏，需逐一检测上述电路，避免只更换开关管而忽略故障根源。
Q2：输出电压纹波过大如何处理？
A：输出电压纹波过大可能由以下因素引起：① 输出滤波电容容量衰减（需更换同规格电容，并联小容量电容（如0.1μF）可改善高频纹波）；② 整流二极管特性不良（如快恢复二极管反向恢复时间过长，需更换肖特基二极管）；③ 开关频率异常（如PWM控制器振荡电容变值，导致频率降低）；④ 接地不良或布局干扰（需优化接地路径，增加屏蔽措施），可通过示波器检测纹波频率和幅度,针对性排查元件及电路问题。
