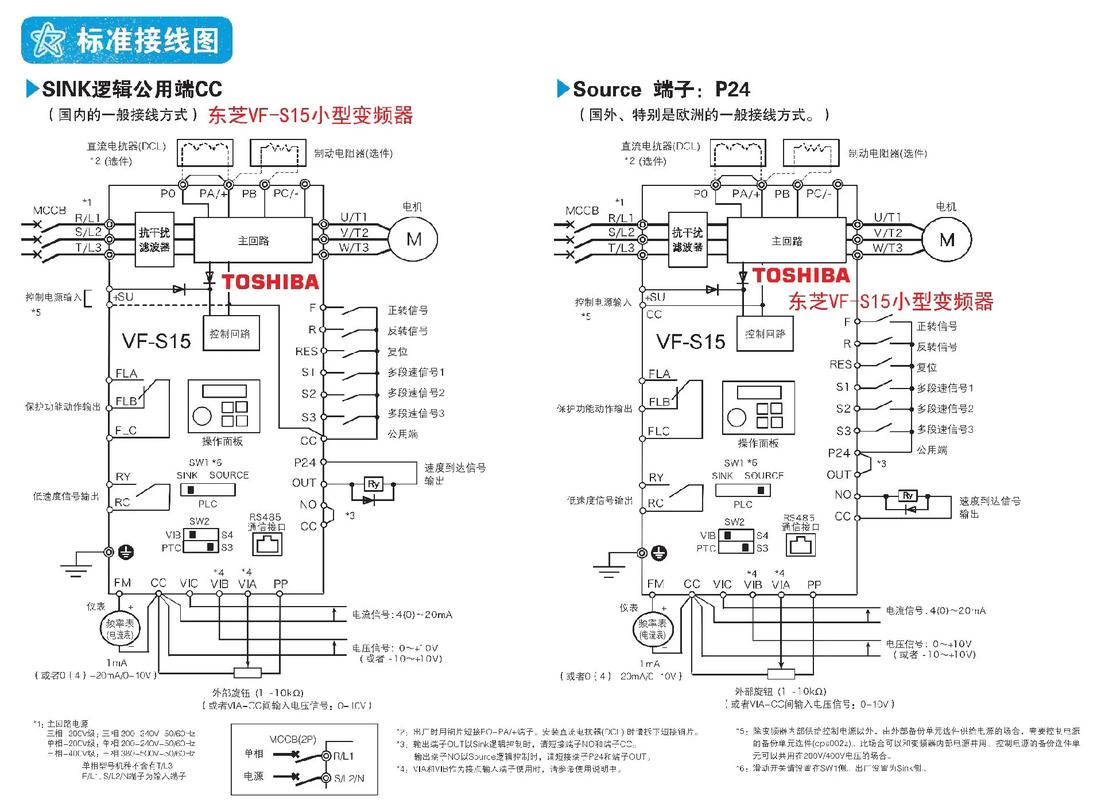

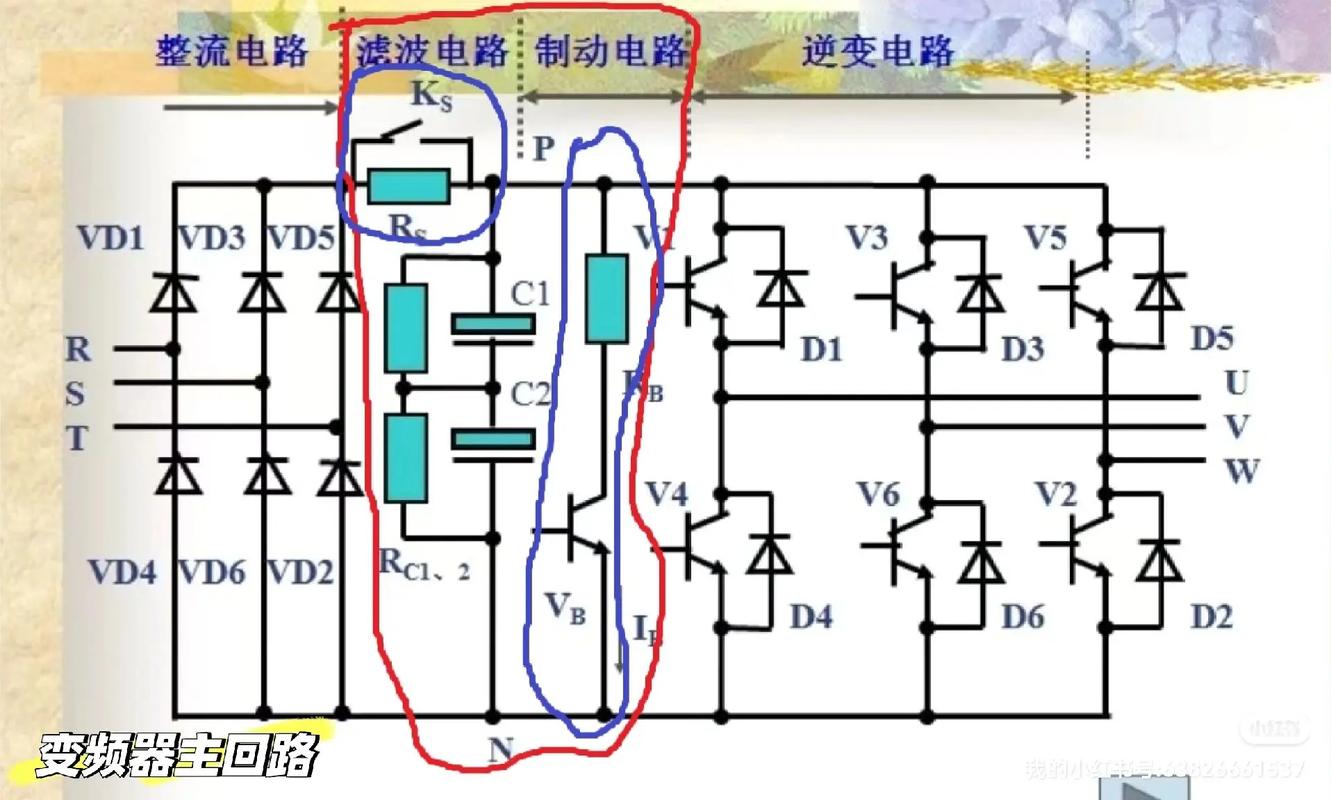

东芝变频器维修电路分析是一项系统性工作，需结合故障现象与电路原理逐步排查，需明确变频器的核心构成，主要包括主电路、控制电路、驱动电路及保护电路等模块，主电路负责功率变换，通常由整流单元、直流母线、逆变单元组成，其中IGBT模块是关键元件，易因过流、过压或过热损坏，控制电路以CPU为核心，处理外部指令并生成PWM信号，驱动电路则将PWM信号放大以驱动IGBT，其工作电压、波形完整性直接影响变频器输出，保护电路通过检测电流、电压、温度等参数，实现过流、过压、过载等保护功能,异常时可能触发报警或停机。
维修时，需遵循“先外后内、先易后难”原则，先检查外部供电、控制端子接线及负载是否正常，排除外部因素后，再进行内部电路检测，针对主电路，应重点测量直流母线电压（通常为输入电压的1.4倍左右），判断整流桥是否正常；使用万用表二极管档检测IGBT的C-E、G-E极间是否存在短路或漏电现象，若发现异常需更换同型号模块，控制电路检修需关注CPU供电（如5V、3.3V）是否稳定，复位电路是否正常工作，可通过示波器观察晶振波形是否失真，驱动电路需测量光耦输出波形是否与PWM信号匹配，驱动电源（如15V、-7V）是否正常，若驱动电压偏低或波形畸变，需检查隔离光耦及周边电阻、电容元件是否损坏。
对于保护电路触发的故障，需结合故障代码分析，过流报警可能由IGBT短路、电流检测电路异常或负载突变引起，可通过断开负载后测试判断故障点；过压报警通常与制动单元失效或减速时间设置过短有关，需检查制动电阻及制动回路接线，电解电容老化也是常见故障点，可通过观察电容外观是否鼓包、测量容量及ESR值进行判断,必要时予以更换。
在维修过程中，需注意安全事项：断电后需对直流母线电容进行放电，避免残留电压击穿元件；焊接时需使用防静电工具，防止静电损坏集成电路，对于复杂故障，可参考东芝变频器电路原理图，结合故障树分析法逐步缩小故障范围,必要时替换可疑电路板进行验证。
相关问答FAQs
-
问：东芝变频器上电后显示“OH”报警，如何排查？
答：“OH”报警通常指过热保护，需检查散热风扇是否运转正常，过滤网是否堵塞，散热器表面是否有灰尘覆盖，若风扇不转，需更换风扇；若通风良好但仍报警，可能是温度传感器（如热敏电阻）损坏或老化，需测量其阻值是否符合标准值（通常在25℃时为10kΩ左右），异常则更换传感器。 -
问：变频器输出电压不平衡，可能的原因有哪些？
答：输出电压不平衡可能由以下原因导致：①驱动电路故障，如某相驱动光耦或电阻损坏，导致对应IGBT驱动不足；②IGBT模块性能不一致，存在开路或短路隐患；③控制板输出的PWM信号异常，需通过示波器检测三相PWM波形是否对称；④直流母线电压不稳定，如整流桥或电容老化，需逐一检测上述部分,重点排查驱动及IGBT模块。
