iPhone7维修电路涉及多个技术层面,从基础故障排查到精密元件更换，需要维修人员具备扎实的电子知识和实操经验，其核心电路系统主要包括电源管理单元、基带处理器、射频电路、显示驱动电路等模块，各模块协同工作以实现手机功能，以下从常见故障类型、维修流程及注意事项三个方面展开分析。
常见电路故障类型及原因
-
电源故障
表现为无法开机、频繁自动重启或充电异常，多与电源管理芯片（PMIC）、充电管理IC、电源开关按键损坏或相关电容电阻虚焊有关，iPhone7的PMIC芯片负责电压分配，若其供电线路短路或脱焊，会导致整机供电失效。 -
基带与射频故障
基带电路问题常导致无服务、信号弱或无法识别SIM卡，可能涉及基带处理器（如高通MDM9645）、射频前端模块（功放、开关）或天线接口损坏，射频电路易受摔落或进水影响，天线焊点断裂或滤波器损坏是常见诱因。 -
显示与触摸故障
显示驱动电路（PMIC）故障会导致屏幕花屏、白屏或触摸失灵，通常与屏幕排线接口氧化、驱动芯片供电异常或液晶屏本身损坏相关，维修时需通过万用表测量排线电压是否正常，排除排线接触不良的可能性。 -
音频与振动故障
听筒、扬声器或振动马达无声，多与音频编解码芯片、音频放大电路或相关接口松动有关，iPhone7的听筒电路通过排线连接主板，排线弯折易导致断路。

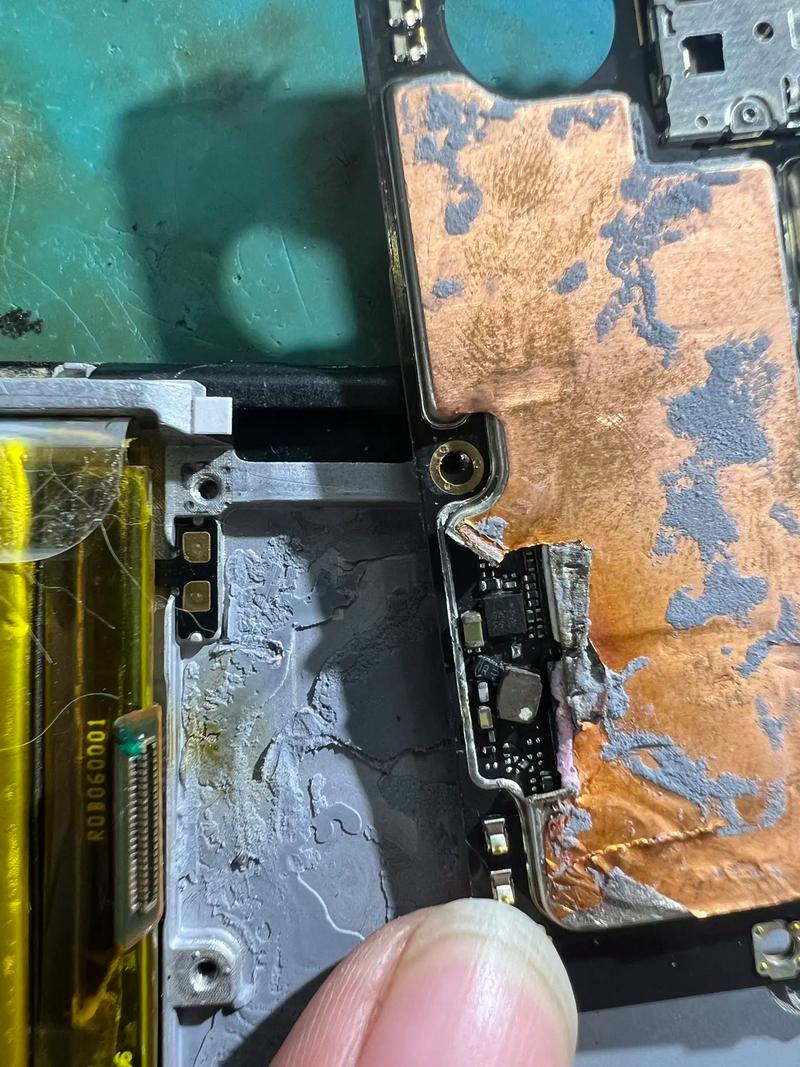

（图片来源网络，侵删）
维修流程与技术要点
-
故障诊断
首先通过观察法检查是否有明显物理损伤（如进水腐蚀、元件烧焦），再使用专用设备（如DC电源、万用表）测量关键测试点电压，测量电池触点电压是否为3.8V-4.2V，判断电源模块是否正常启动。 -
电路板检测
对疑似故障区域进行放大镜或显微镜检查，观察元件是否虚焊、鼓包或脱落，使用热风枪或烙铁修复虚焊点时，需控制温度（一般350℃以内）和操作时间，避免损坏周围元件，基带芯片周围的小型电容易因受热脱落，需补焊加固。 -
元件级维修
对于损坏的芯片或元件（如PMIC、射频功放），需使用专业拆焊工具（如BGA返修台）进行更换，更换前需确认元件型号兼容性，例如iPhone7的基带芯片有不同版本，混用可能导致功能异常，焊接后需进行清洁，避免助焊剂残留导致短路。 -
功能测试
维修后需进行全面功能测试，包括开机、信号检测、屏幕显示、音频输出等，更换屏幕后需校准触摸功能，确保触摸响应正常；修复基带后需验证通话和数据连接稳定性。

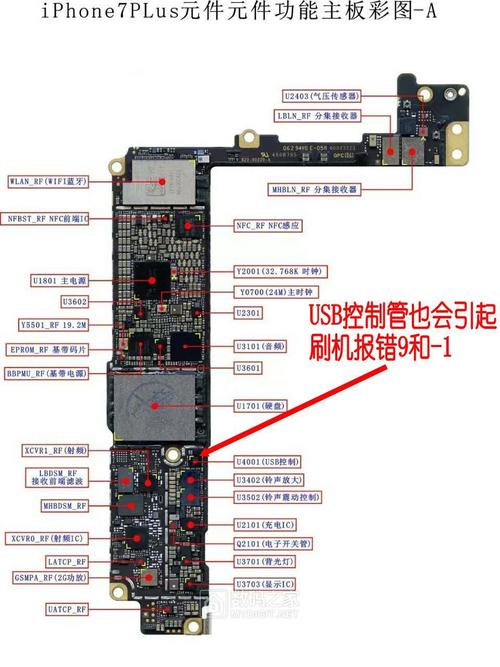

（图片来源网络，侵删）
维修注意事项
- 防静电措施
电路板中的CMOS元件对静电敏感，维修时需佩戴防静电手环，并在防静电工作台上操作，避免静电击穿芯片。 - 数据备份与安全
拆机前提醒用户备份重要数据，避免维修过程中导致数据丢失，对于需要刷机的故障，需确保使用官方固件，避免变砖风险。 - 工具与配件质量
使用原厂或认证配件（如屏幕、电池），劣质配件可能引发二次故障，非原装电池可能存在电压不稳定问题，导致主板供电异常。
相关问答FAQs
Q1：iPhone7开机显示“恢复模式”无法退出，是否属于电路故障？
A：此问题可能由基带电路或存储芯片故障导致，首先尝试强制重启（按音量+键、音量-键、电源键组合），若无效需检查存储芯片供电和焊接情况，或通过刷机修复系统软件故障，若硬件检测到存储芯片损坏，则需更换芯片并重新刷写固件。
Q2：维修后iPhone7耗电快，是否与电路维修有关？
A：可能与电源管理电路或电池相关，检查电池健康度（若低于80%需更换），并测量PMIC输出的各路电压是否稳定，若维修过程中更换了非原装电源芯片或损坏了供电线路，可能导致电压异常，需重新检测电源电路元件。
