液晶电视逻辑板是控制液晶面板显示图像的核心部件,负责处理主板送来的视频信号，并驱动液晶面板正常工作，逻辑板故障会导致电视出现无图像、图像异常、花屏、黑屏等问题，维修时需结合故障现象和电路原理进行系统排查，以下是逻辑板的详细维修方法和步骤：

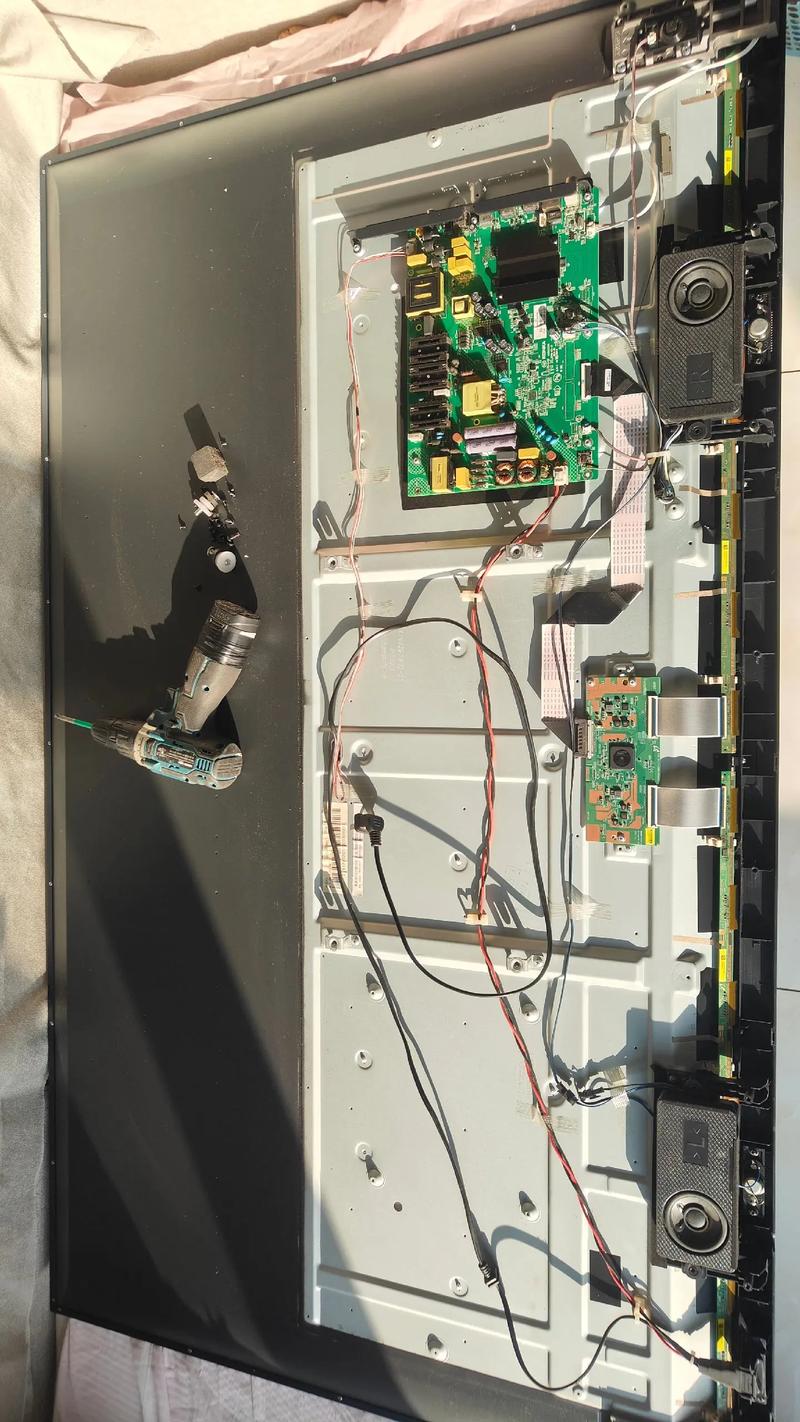

（图片来源网络，侵删）
维修前准备与安全注意事项
- 工具准备：万用表（数字/指针型）、示波器、电烙铁、热风枪、螺丝刀套装、镊子、放大镜、酒精、清洁剂、防静电手环等。
- 安全防护：逻辑板为精密电子元件，维修前务必断电并放电，避免静电击穿芯片；操作时佩戴防静电手环，工作台保持干燥清洁。
故障判断与初步检测
常见故障现象分析
| 故障现象 | 可能原因 |
|---|---|
| 完全无图像 | 电源供电异常、LVDS接口松动、主芯片损坏 |
| 图像花屏、闪屏 | DDR供电不稳、主芯片虚焊、程序存储器故障 |
| 黑屏但有声音 | 屏供电异常、VCOM电压异常、背光驱动电路故障 |
| 图像颜色异常 | RGB输出电路故障、LVDS排线接触不良、伽马电压异常 |
外观检查与接口清洁
- 目视检查：观察逻辑板是否有明显烧焦、鼓包元件、电容漏液、虚焊焊点，重点检查电源管理芯片、主控芯片、DDR内存等关键部位。
- 接口清洁：用无水酒精擦拭LVDS接口、排线插头，确保接触良好；检查排线是否有折损或氧化。
电路检测与关键点测量
电源供电检测
逻辑板需多路供电,需逐一测量：
- 3V/5V供电：用万用表直流电压档测量电源管理芯片输出端，电压偏差需在±5%以内。
- 2V/1.8V核心供电：为主控芯片和DDR供电，电压不稳会导致花屏或死机。
- VCOM电压：通过测量屏驱动芯片的VCOM引脚，与标准值对比（通常为-5V至-10V），异常会导致图像发白或对比度低。
信号通路检测
- LVDS信号测量：用示波器检测LVDS排线上的差分信号（RX-、RX+），正常应有跳变的波形，若无信号需检查主板输出接口。
- 时钟信号检测：测量主控芯片的晶振输出脚（通常为25MHz或27MHz），若无波形则晶振损坏或停振。
存储器与程序检测
- DDR内存检测：测量DDR供电端和排阻是否正常，虚焊或损坏会导致图像卡顿或花屏。
- 程序存储器（Flash）检测：用万用表二极管档测量芯片对地阻值，若短路则芯片损坏；需重新刷写程序修复。
元件级维修技巧
- 电容更换：对于鼓包、漏液的电解电容，需用同规格电容更换（注意耐压值和容量）。
- 芯片补焊：对主控芯片、电源芯片等BGA封装芯片，使用热风枪进行补焊（温度控制在350℃左右，风量适中）。
- 排线修复：若LVDS排线断裂，可用细铜线焊接修复或更换新排线。
- 电压调节：伽马电压异常时，通过调节板上电位器（标记为“VR”）使电压达到标准值。
维修后测试与注意事项
- 上电测试：修复后先不装屏幕，单独通电测量各路供电是否正常，避免二次损坏。
- 联机测试：连接屏幕和主板，输入测试信号观察图像是否稳定，检查色彩、亮度是否正常。
- 故障复现：长时间运行（至少30分钟），确认是否出现高温或故障复发现象。
相关问答FAQs
Q1：逻辑板花屏是否一定需要更换整个板子？
A1：不一定，花屏多由DDR供电不稳、主芯片虚焊或程序错误导致，可先尝试补焊主芯片和DDR，测量供电电压，若正常则需重新刷写程序；若仍无效，再考虑更换存储器或整个逻辑板。
Q2：维修逻辑板时如何避免静电损坏？
A2：首先佩戴防静电手环并确保接地良好；操作前触摸金属物体释放静电；避免用手直接触碰芯片引脚；维修环境保持湿度40%-60%，过低易产生静电，过高易导致短路。
