开关电源维修基础是电子维修领域的重要技能,掌握其核心原理和常见故障排查方法，能够快速定位并解决电源故障，以下从基础概念、关键部件、故障流程、维修工具及注意事项等方面进行详细解析，帮助初学者建立系统化的维修思路。
开关电源的核心原理

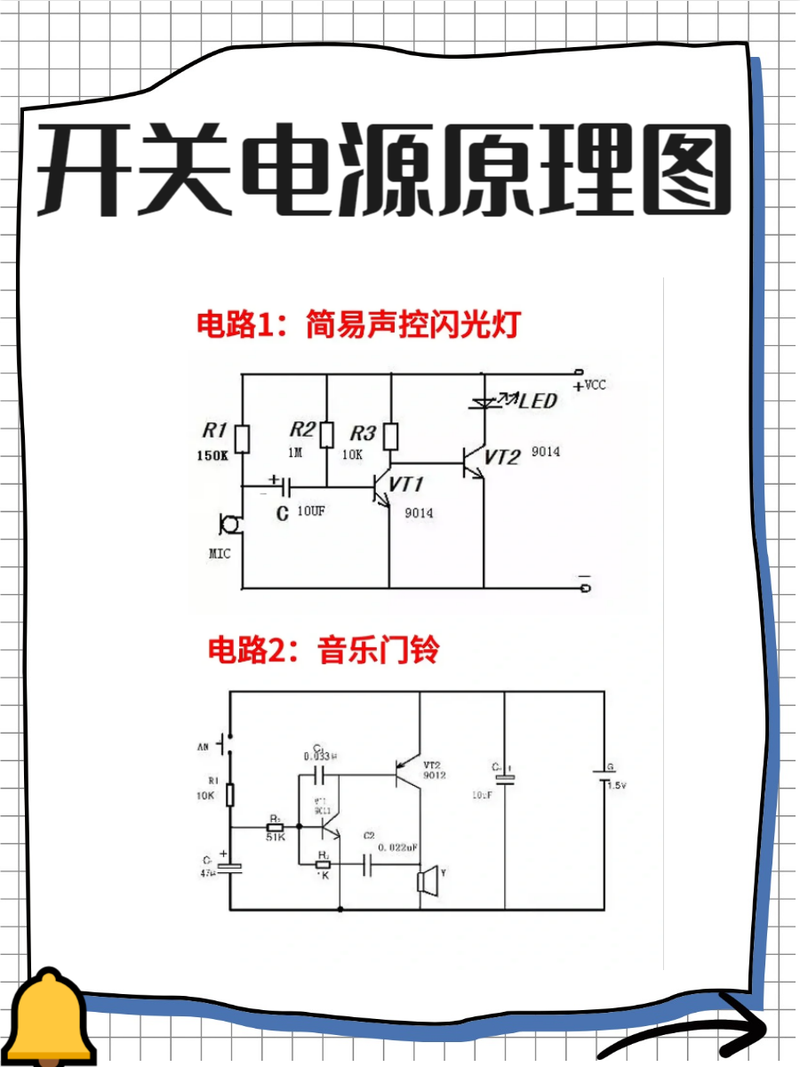

开关电源通过高频开关动作实现AC-DC转换，与线性电源相比具有效率高、体积小、重量轻等优点，其基本工作流程包括：输入滤波（抑制电网干扰）→整流（将交流转换为直流）→滤波（平滑直流电压）→高频变换（通过MOSFET或IGBT等开关管控制通断）→变压器隔离（变压及电压调整）→输出整流（将高频交流转换为直流）→输出滤波（消除纹波）→反馈控制（通过PWM芯片调节输出电压稳定），PWM控制芯片是电源的“大脑”，通过反馈电压与基准电压的比较，动态调整开关管的占空比，实现电压稳定输出。
关键部件功能与故障特征
-
输入整流滤波电路：由桥式整流堆和滤波电容组成，常见故障为电容鼓包、漏液或整流堆短路，导致保险丝熔断，测量时需注意电容是否失效（可用万用表电容档或替换法验证），整流堆正向压降是否正常（约0.5-0.7V/二极管）。
-
开关管与驱动电路：开关管（如MOSFET）是核心功率器件，常见故障为击穿短路（通常伴随炸裂或发黑），驱动电路（如PWM芯片的输出级、驱动变压器）故障会导致开关管无法正常开关，需检查PWM芯片供电（通常12-18V）、反馈电压（如光耦PC817的输出端电压）及驱动波形（示波器观测）。
-
变压器与电感：变压器负责电压变换和隔离，常见故障为匝间短路（导致输出电压异常或发热），电感（如输出滤波电感）故障表现为开路或磁芯饱和（电感量下降），测量时可用万用表电阻档检测初级/次级绕组通断，或用LCR表测量电感量。
（图片来源网络，侵删） -

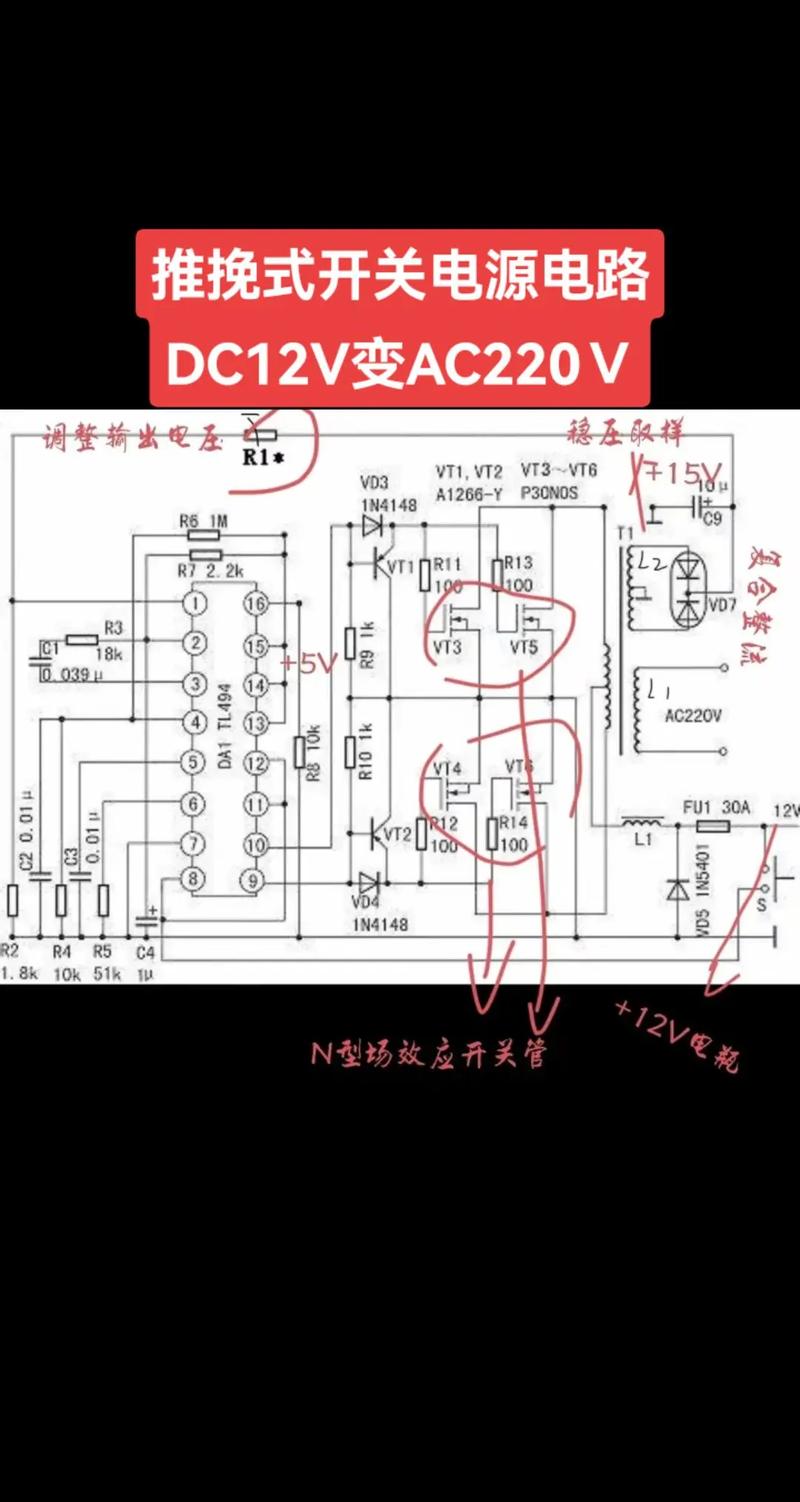

反馈控制电路：包括PWM芯片（如UC3842、TL494）、光耦及精密稳压源（如TL431），故障多表现为输出电压偏高/偏低、无输出，需重点检查TL431的基准电压（通常2.5V）、光耦的输入端（发光二极管）是否导通、PWM芯片的误差放大器输入端电压是否正常。
-
输出滤波与保护电路：输出电容失效会导致纹波过大，过压保护电路（如TVS、稳压管）动作时输出电压为零，需测量电容ESR（等效串联电阻）或替换验证，保护电路可通过短接法暂时解除（需谨慎操作）。
故障排查流程与维修技巧
维修开关电源需遵循“先安全后功能、先静态后动态、先简后繁”的原则，具体步骤如下：
- 外观检查：观察保险丝是否熔断、元件是否烧毁、电容是否鼓包，初步判断故障范围。
- 静态测量：断开电源，测量输入端电阻（排除短路故障），检查开关管D-S极、整流堆是否击穿。
- 上电测试：先接假负载（如灯泡或电子负载），避免空载损坏电路，测量PWM芯片供电、反馈电压关键点是否正常。
- 动态调试：用示波器观测开关管驱动波形、PWM芯片输出波形，判断是否振荡或驱动不足。
- 替换法：对可疑元件（如电容、PWM芯片）进行替换，快速定位故障点。
维修工具与注意事项

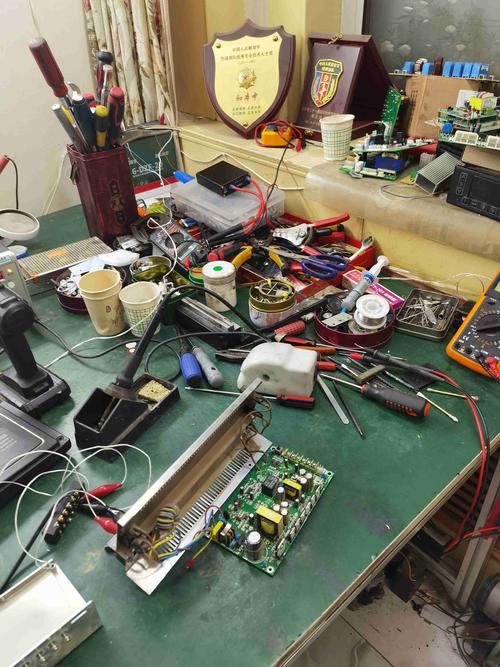

必备工具包括：数字万用表（测电压/电阻/电容）、示波器（观测波形）、可调直流稳压电源（提供安全上电）、焊接工具及常用备件（保险丝、电容、PWM芯片等），维修时需注意：
- 断电操作：更换元件前必须完全放电，避免电容残留电压损坏电路或人身危险。
- 隔离防护：开关电源部分带市电高压，需加隔离变压器操作，防止触电。
- 参数匹配：替换元件时需注意耐压、容量、功率等参数，避免二次故障。
相关问答FAQs
Q1：开关电源上电后立即烧保险丝，如何排查？
A：烧保险丝通常意味着输入端存在短路，首先断开电源，用万用表电阻档测量输入端（AC端）电阻，若接近0Ω，则说明整流堆、滤波电容或开关管击穿，可依次断开整流桥输出端、开关管D极，分段测量定位短路点，常见故障为开关管G-S极短路或滤波电容失效，需重点检查。
Q2：输出电压偏低且纹波较大，可能的原因有哪些？
A：输出电压偏低多由反馈电路故障或负载过重导致，纹波大则与输出滤波电路有关，具体排查步骤：①测量空载电压，若恢复正常则为负载问题；②检查输出电容是否失效（ESR过大），可用替换法验证；③测量反馈电压（如TL431的REF端是否为2.5V），若偏低则检查光耦、PWM芯片及分压电阻；④检查输出整流二极管是否正向压降过大（需用万用表二极管档测量）。
