la76931是广泛应用于彩色电视机主控芯片的型号,由微科公司生产，常见于TCL、创维等品牌的部分机型，其内部集成了微处理器、TV信号处理、行场扫描控制、I2C总线接口等功能模块，故障率较高，维修时需掌握其核心资料和检测方法。

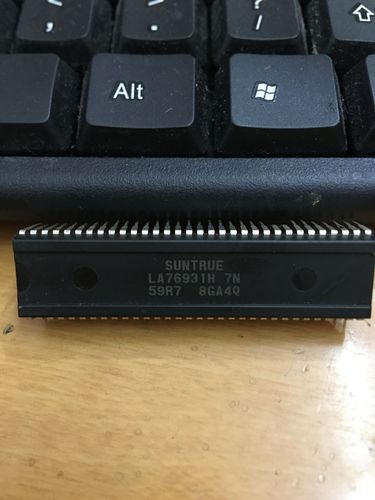

（图片来源网络，侵删）
la76931基本结构与功能

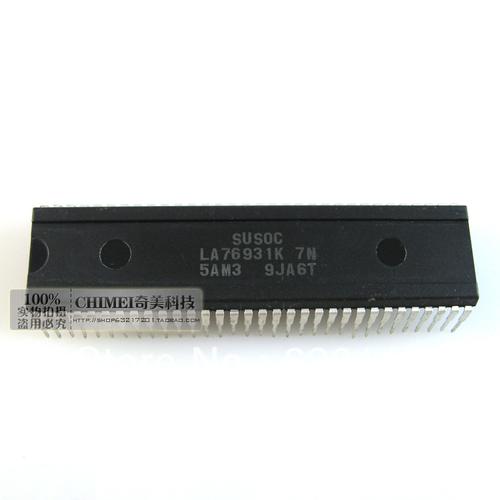

la76931采用64脚LQFP封装,主要引脚功能可分为电源、系统控制、视频处理、扫描控制、I2C总线等部分，电源引脚包括VDD（5V）、AVDD（8V）、HVCC（32V）等，需确保供电稳定；系统控制引脚如XTAL1/XTAL2外接晶振，提供时钟基准；视频处理引脚负责色度/亮度信号解调；行场扫描引脚输出行场激励信号，控制偏转线圈工作，维修时需结合电路图，重点检测各供电电压、时钟波形及总线数据是否正常。
关键维修参数与检测方法
- 供电电压检测：用万用表测量各电源引脚电压，正常值参考如下：VDD（脚1）为5V±0.2V，AVDD（脚2）为8V±0.3V，HVCC（脚3）为32V±1V，若电压异常，需检查供电电路滤波电容是否漏电、稳压块是否损坏。
- 总线信号测量：I2C总线包括SDA（脚59）和SCL（脚60），正常工作时电压为3.5-4.5V（待机状态），工作时波形为脉冲信号，可用示波器检测波形，若无波形或电压偏低，需检查总线外接上拉电阻（通常为4.7kΩ）是否开路，或存储器（如24C08）是否损坏。
- 行场输出信号：脚35（H-OUT）输出行激励脉冲，正常波形为5Vpp方波；脚36（V-OUT）输出场激励脉冲，波形为0.5Vpp锯齿波，若波形异常，需检查行场偏转线圈、逆程电容等周边元件。
常见故障与维修案例
| 故障现象 | 可能原因 | 检修步骤 |
|---|---|---|
| 三无，指示灯不亮 | 电源电路故障 | 检查保险管是否熔断；2. 测量VDD、AVDD电压是否正常；3. 检查电源开关管是否击穿。 |
| 图场不同步 | 行场扫描电路异常 | 检测晶振（脚10/11）是否起振；2. 测量总线电压是否正常；3. 检查存储器数据是否错乱。 |
| 无图像，有声音 | 视频信号处理路径故障 | 检测脚52（VIDEO IN）视频输入信号；2. 测量脚38（CVBS OUT）输出信号；3. 检查周边耦合电容是否失效。 |
维修案例：一台TCL L21E72机型出现“图像暗淡、彩色失真”故障，首先测量la76931供电电压，VDD为4.8V（正常），但AVDD仅为6V（正常应为8V），顺路检查AVDD供电电路，发现滤波电容C203（100μF/16V）容量严重下降，更换后电压恢复正常，图像彩色恢复。
维修注意事项
- 防静电处理：la76931为CMOS芯片，焊接时需断电操作，电烙铁接地，避免静电击穿。
- 总线数据恢复：更换存储器后需通过专用工具初始化数据，否则可能出现功能异常。
- 行管保护：行激励信号异常时易导致行管击穿，维修时需先检测行输出电路，避免扩大故障。
相关问答FAQs
Q1：la76931芯片发热严重是什么原因？
A1：通常供电电压过高或负载短路导致，重点检查AVDD、HVCC电压是否超出正常范围，以及视频输出、行扫描电路是否对地短路，若排除外部故障，可能是芯片内部损坏，需更换。
Q2：如何判断la76931是否损坏？
A2：可通过以下方法判断：1. 测量各电源引脚对地阻值，若阻值明显偏低（如VDD对地阻值小于10Ω），可能击穿；2. 检测总线波形，若SDA/SCL电压为0V或5V且无脉冲，结合外围电路正常可判断芯片损坏；3. 替换法：更换同型号芯片后若故障恢复，则确认原芯片损坏。
